elero Motorzubehör RevoLine Baureihe S - Ø 35 mm

Kaufberatung für elero RevoLine S Zubehör mit Ø 35 mm

Die RevoLine S Baureihe ist auf kompakte 35-mm-Rohrmotoren ausgelegt. Diese Motoren werden häufig in kleinen Rollladenkästen, Vorbauelementen, Miniwellen und Anlagen mit wenig Bauraum eingesetzt. Genau deshalb muss das Zubehör präzise passen. Adapter, Kupplungen, Lager und Kabel sind nicht beliebig austauschbar, sondern müssen zur Motorgröße, zur Wellengeometrie und zur vorhandenen Befestigung passen.

Motorkupplungen und Adaptersets

Motorkupplungen übertragen die Kraft des Motors auf die Rollladenwelle. Für RevoLine S gibt es unterschiedliche Adaptersets für Rundrohr-, Nutrohr- und Profilrohrwellen. Entscheidend sind Rohrdurchmesser, Innenkontur und Mitnahmeform. Wird ein falscher Adapter eingesetzt, kann der Motor nicht sauber greifen, die Welle läuft unruhig oder die Anlage wird mechanisch belastet.

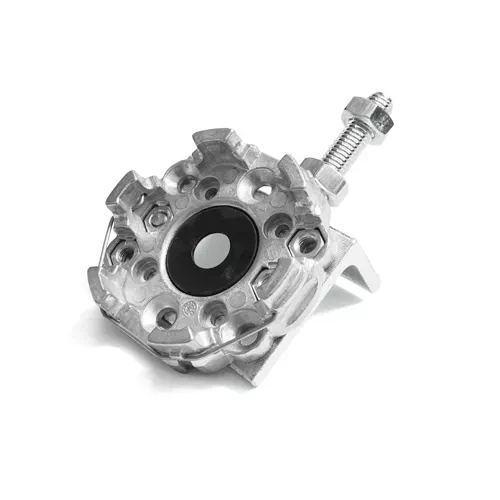

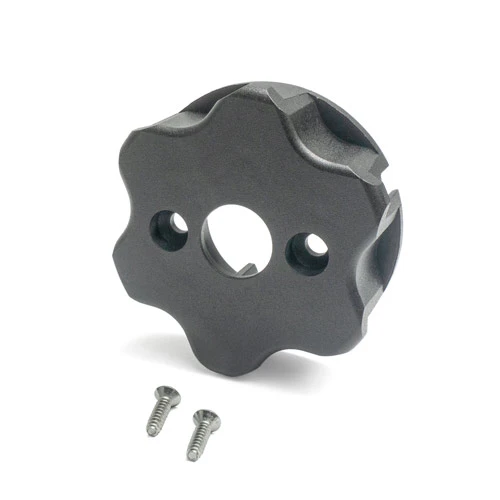

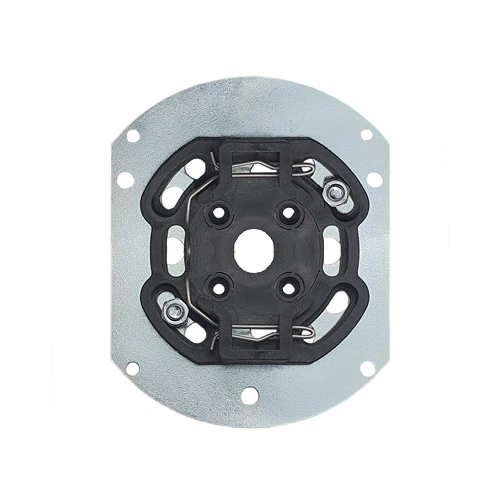

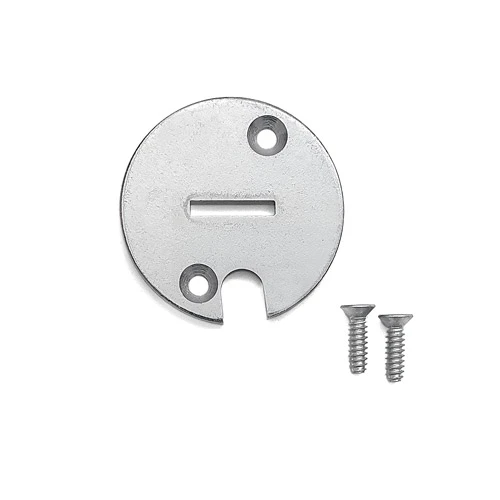

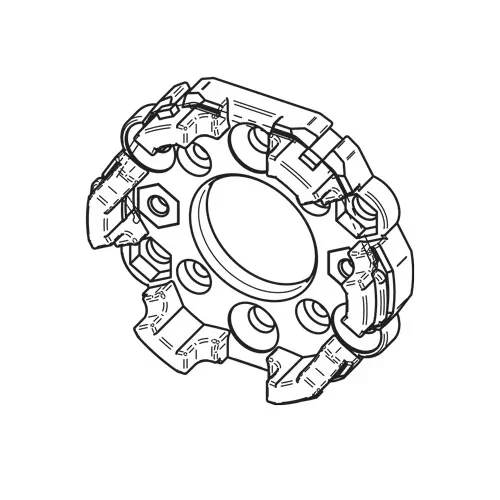

Motorlager und Wandlager

Das Motorlager nimmt den Motorkopf auf und hält den Antrieb in der richtigen Position. Für Vorbauelemente stehen schraublose Lager, Motorlagerplatten und spezielle Wandlager zur Verfügung. Universalmotorlager und ausrastbare Lagerlösungen erleichtern Wartung und Austausch. Bei bestehenden Anlagen sollte die Lageraufnahme immer mit dem alten Bauteil verglichen werden.

Anschlusskabel und steckbare Leitungen

Steckbare Anschlusskabel sind besonders praktisch, wenn ein Motor ausgetauscht oder für Wartungsarbeiten gelöst werden muss. Verfügbare Längen wie kurze Anschlussleitungen, 2-m-, 3-m-, 5-m- oder längere Kabelvarianten ermöglichen die Anpassung an unterschiedliche Einbausituationen. Varianten mit Hirschmannstecker unterstützen steckbare Installationskonzepte.

Montageplatten, Zwischenplatten und Einstellhilfen

Montageplatten und Zwischenplatten gleichen unterschiedliche Befestigungssituationen aus. Einstellhilfen unterstützen die Arbeit an mechanischen Endlagen. Kupplungsabziehhilfen sind sinnvoll, wenn alte Kupplungen gelöst oder Servicearbeiten an bestehenden Anlagen durchgeführt werden. Solche Kleinteile sind für eine saubere Montage oft entscheidend.

Kompatibilität bei Austauschmotoren

Beim Austausch älterer Rohrmotoren reicht es nicht aus, nur den Motordurchmesser zu vergleichen. Wichtig sind auch Motorkopfaufnahme, Wellensystem, Lagerseite und vorhandene Adaptertechnik. Besonders bei älteren Vorbauelementen können unterschiedliche Lagerformen oder Sonderadapter verbaut sein. Deshalb sollte vor dem Kauf immer geprüft werden, welche Komponenten aktuell in der Anlage montiert sind.

Abgrenzung zu RevoLine M und L

RevoLine S Zubehör ist auf 35-mm-Motoren abgestimmt. Zubehör für RevoLine M mit 45 mm oder RevoLine L mit 58 mm ist mechanisch anders ausgelegt. Die Baureihen dürfen deshalb nicht vermischt werden. Vor allem Adapter, Lager und Kupplungen unterscheiden sich in Durchmesser, Aufnahme und Belastbarkeit.

Montage und Wartung

Bei der Montage sollten Kupplung, Mitnahmering und Lager spannungsfrei eingesetzt werden. Ein verkanteter Einbau kann die Lebensdauer des Motors und der Welle deutlich reduzieren. Auch Anschlusskabel sollten nicht unter Zug stehen und sauber geführt werden. Regelmäßige Kontrolle der Lagertechnik hilft, frühzeitigen Verschleiß zu vermeiden.

FAQ zu elero RevoLine S Zubehör

Für welche Anlagen ist RevoLine S Zubehör gedacht?

Es wird für kompakte Rollladenanlagen, Vorbauelemente und 35-mm-Rohrmotoren der elero RevoLine S Baureihe verwendet.

Welche Teile werden beim Austausch häufig benötigt?

Häufig werden Motorkupplungssets, Motorlager, Wandlager, Anschlusskabel und Montageplatten benötigt.

Kann Zubehör der Baureihe M verwendet werden?

Nein, nicht ohne technische Prüfung. RevoLine M Zubehör ist für 45-mm-Motoren ausgelegt und passt mechanisch nicht automatisch zu 35-mm-Antrieben.

Warum ist die genaue Wellenform wichtig?

Die Wellenform bestimmt, welcher Adapter die Kraft sicher übertragen kann. Rundrohr, Nutrohr und Profilrohr benötigen unterschiedliche Kupplungen.
