elero Motorzubehör RevoLine Baureihe M - Ø 45 mm
elero Motorzubehör RevoLine Baureihe M für Ø 45 mm Rohrmotoren
elero RevoLine M Zubehör wurde für 45-mm-Rohrmotoren im Rollladen-, Sonnenschutz- und Markisenbereich entwickelt. Die Baureihe gehört zu den wichtigsten Plattformen für Standard-Rohrmotoren mit mittleren Drehmomentbereichen. Adapterplatten, Motorkupplungen, Lagertechnik und Anschlusssysteme sorgen dafür, dass Motor, Welle und Befestigung technisch korrekt zusammenarbeiten.
Die Zubehörserie umfasst Adapterplatten, Kupplungssysteme, Wandlager, Motorlager, Anschlussleitungen, Kabeladapter und Montagekomponenten für unterschiedliche Wellen- und Motorkopfvarianten. Zusätzlich stehen Lösungen für Rundrohr-, Nutrohr- und Profilrohrsysteme zur Verfügung. Dadurch lassen sich RevoLine M Motoren flexibel an vorhandene Rollladen- oder Sonnenschutzanlagen anpassen.
Adapterplatten und Motorkupplungen
Adapterplatten und Kupplungen verbinden den Motorkopf mit Lagerseite und Welle. Unterschiedliche Zapfenmaße, Vierkantaufnahmen und Kupplungssysteme ermöglichen die Anpassung an verschiedene Wellensysteme. Besonders bei Austauschmotoren müssen Adaptertyp, Rohrprofil und Lageraufnahme exakt geprüft werden.
Lagertechnik und Wandlager
Motorlager und Wandlager stabilisieren den Rohrmotor im Rollladenkasten oder in der Markisenkonstruktion. Teilkreisaufnahmen, gekröpfte Lager und Montageplatten erlauben die Anpassung an unterschiedliche Einbausituationen. Bei höheren Drehmomenten muss die Lagerung ausreichend belastbar ausgelegt sein.
Kabeladapter und steckbare Anschlüsse
Steckbare Anschlusskabel erleichtern Servicearbeiten und den Austausch vorhandener Motoren. Zusätzlich stehen Kabeladapter für ältere elero Installationen oder bestimmte Motorkopfvarianten zur Verfügung. Dadurch lassen sich bestehende Anlagen häufig ohne vollständige Neuverkabelung modernisieren.
41 bis 60 (von insgesamt 69)
Kaufberatung für elero RevoLine M Zubehör mit Ø 45 mm
RevoLine M ist die zentrale Zubehörplattform für viele elero Rohrmotoren mit 45 mm Durchmesser. Diese Baugröße wird in zahlreichen Rollladen-, Markisen- und Sonnenschutzanlagen eingesetzt. Beim Austausch oder bei der Montage reicht es nicht, nur den Motor zu kennen. Entscheidend sind Wellenprofil, Motorkopf, Lageraufnahme, Adaptertyp und elektrische Anschlussart.

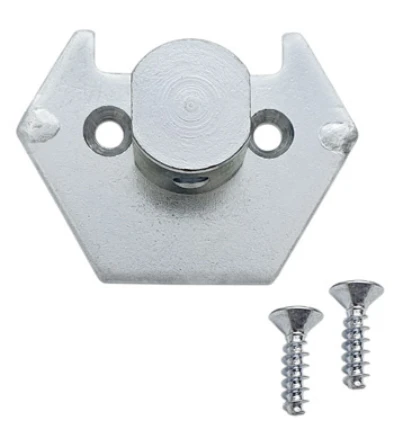

Adapterplatten für unterschiedliche Aufnahmen

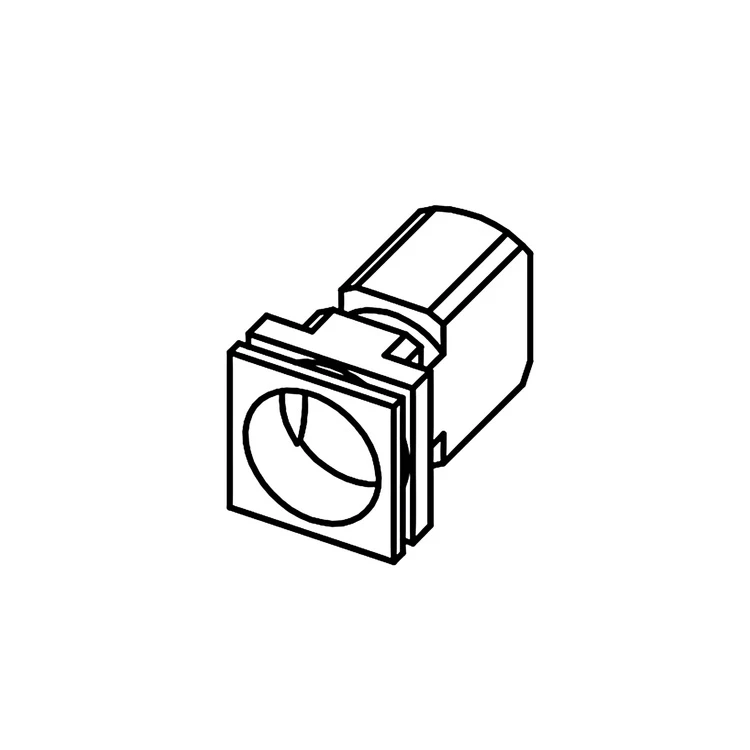

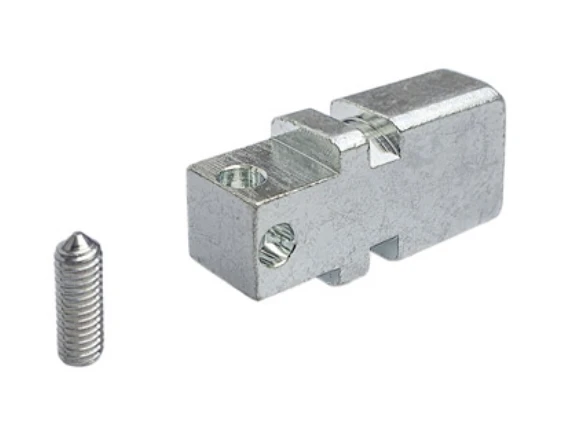

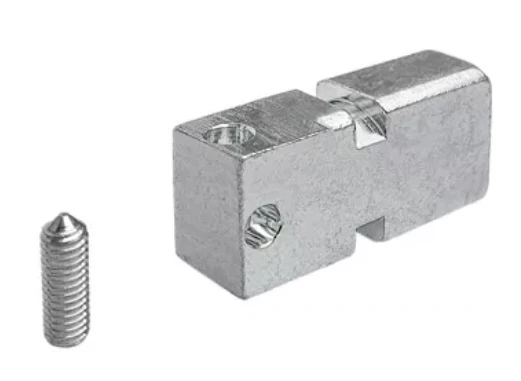

Adapterplatten verbinden Motorkopf, Lagerseite und vorhandene Befestigung. Die verfügbaren Varianten unterscheiden sich unter anderem durch Zapfenmaß, Höhe und Aufnahmeform. Bauteile mit 10x10-, 10x16-, 12x12- oder Vierkantbolzen werden je nach Anlage unterschiedlich eingesetzt. Bei bestehenden Systemen sollte die alte Adapterplatte exakt verglichen werden.

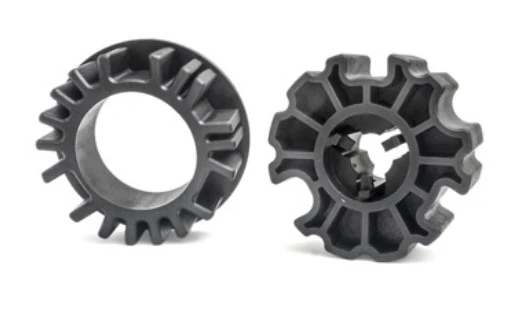

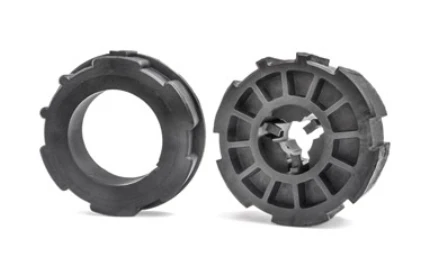

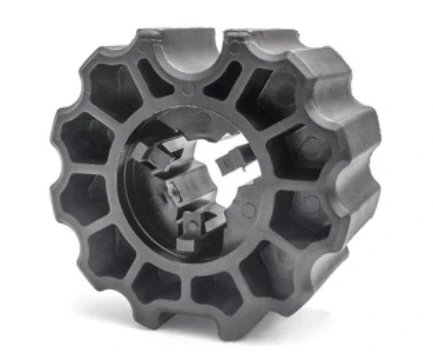

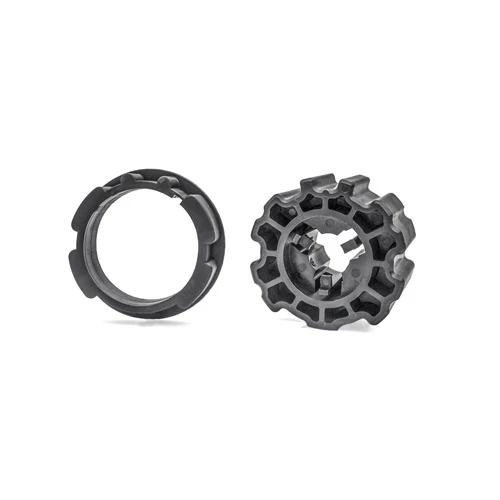

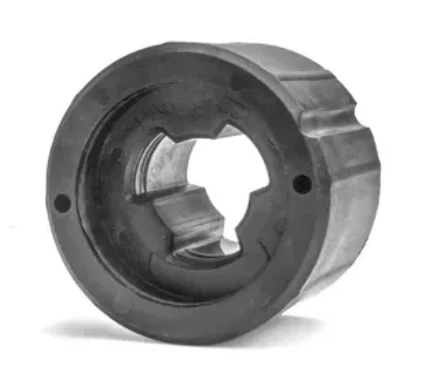

Motorkupplungen für Nutrohr, Profilrohr und Rundrohr
Motorkupplungen übertragen das Drehmoment auf die Welle. Die große Variantenbreite der RevoLine M Zubehörteile zeigt, dass unterschiedliche Wellenprofile nicht mit einer einzigen Universallösung abgedeckt werden können. Nutrohre, Profilrohre und Rundrohre benötigen jeweils passende Kupplungen und Mitnahmeringe.

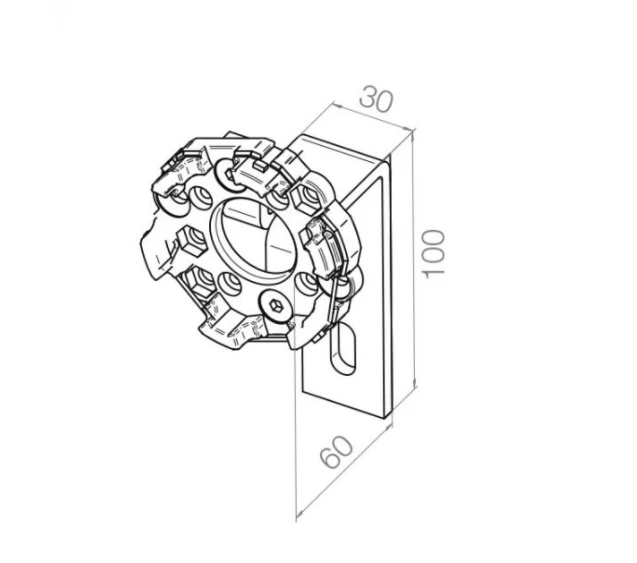

Motorlager und Wandlager
Motorlager sichern den Antrieb und beeinflussen den ruhigen Lauf der Anlage. Wandlager, Teilkreisaufnahmen, gekröpfte Lager und Montageplatten ermöglichen die Anpassung an verschiedene Kästen, Konsolen und Vorbausysteme. Bei höheren Drehmomenten muss die Lagerung stabil genug ausgelegt sein.
Anschlusskabel und Kabeladapter
Steckbare Anschlussleitungen sind in mehreren Längen verfügbar und erleichtern Montage oder Service. Kabeladapter können beim Austausch älterer elero Antriebe relevant sein, wenn bestehende Anschlüsse weiter genutzt werden sollen. Die elektrische Kompatibilität muss zur Motorserie und zur vorhandenen Steuerung passen.
Bezug zu RolTop M, SunTop M und VariEco M

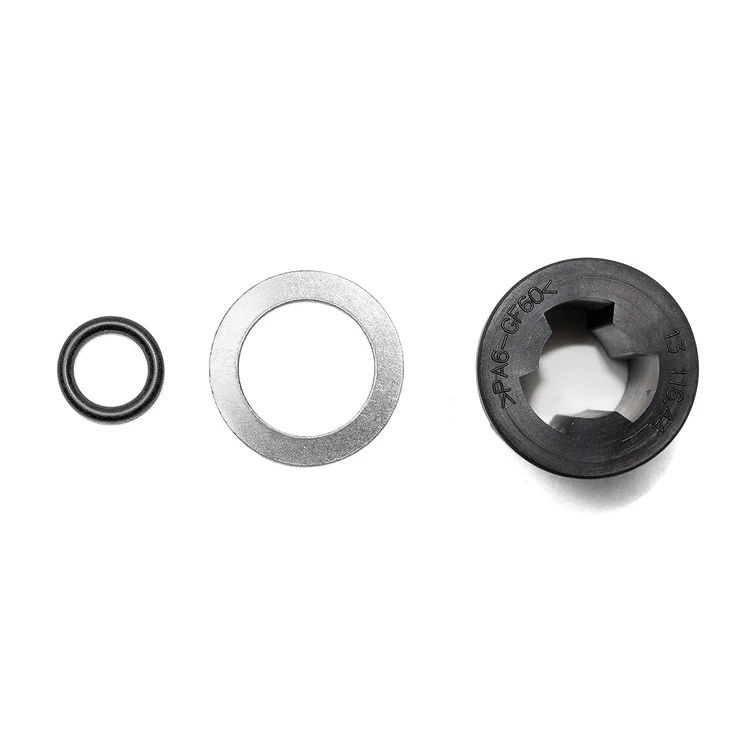

Viele RevoLine M Zubehörteile werden zusammen mit 45-mm-Motoren wie RolTop M, SunTop M oder VariEco M eingesetzt. Trotzdem ist die Baureihe allein kein ausreichender Kompatibilitätsnachweis. Entscheidend bleiben Artikelnummer, Motorkopf, Wellensystem und Einbaulage. Bei Fremdsystem-Adaptern sollte besonders genau geprüft werden, ob der Einsatz mechanisch vorgesehen ist.
Abgrenzung zu RevoLine S und RevoLine L
RevoLine M Zubehör gehört zur 45-mm-Baugröße. RevoLine S ist kleiner und für 35-mm-Antriebe vorgesehen, RevoLine L größer und für 58-mm-Motoren ausgelegt. Adapter, Lager und Kupplungen unterscheiden sich deutlich. Eine Vermischung der Baureihen kann zu Montagefehlern oder mechanischer Überlastung führen.
FAQ zu elero RevoLine M Zubehör
Für welche Motorgröße ist RevoLine M Zubehör gedacht?
Es ist für elero Rohrmotoren mit 45 mm Durchmesser vorgesehen.
Welche Zubehörteile sind besonders wichtig?
Besonders wichtig sind Adapterplatten, Motorkupplungen, Motorlager, Wandlager, Anschlusskabel und Kabeladapter.
Kann ein Adapterset für jede 45-mm-Welle genutzt werden?
Nein. Wellenprofil und Innenkontur müssen zum jeweiligen Adapterset passen.
Was ist beim Austausch alter Antriebe wichtig?
Motorkopf, Lageraufnahme, Adapter, Kabelführung und vorhandenes Wellensystem sollten mit dem Ersatzteil abgeglichen werden.
