elero Motorzubehör RevoLine Baureihe L - Ø 58 mm
elero Motorzubehör RevoLine Baureihe L für Ø 58 mm Rohrmotoren
elero RevoLine L Zubehör wurde für große Rohrmotoren mit 58 mm Durchmesser entwickelt. Diese Baureihe wird bei schweren Rollladenanlagen, Markisen, RH-Antrieben, NHK-Motoren und industriellen Anwendungen eingesetzt. Aufgrund der hohen Drehmomente müssen Motorkupplung, Wandlager, Adaptertechnik und Lageraufnahme exakt zur jeweiligen Welle und Belastung passen.
Die Auswahl umfasst Adaptersets für Rundrohr-, Nutrohr-, Achtkant- und Sonderwellen, Wandlager, Wandanker, Teilkreisaufnahmen, Vierkantaufnahmen, Markisenlager und steckbare Anschlussleitungen. Zusätzlich stehen spezielle Komponenten für RH- und NHK-Antriebe sowie große Wellenweiten wie SW70 oder SW102 zur Verfügung. Dadurch lassen sich leistungsstarke Rohrmotoren sicher in schwere Sonnenschutz- und Rollladenanlagen integrieren.

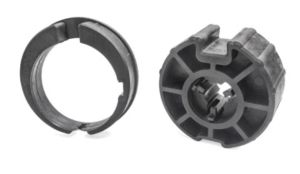

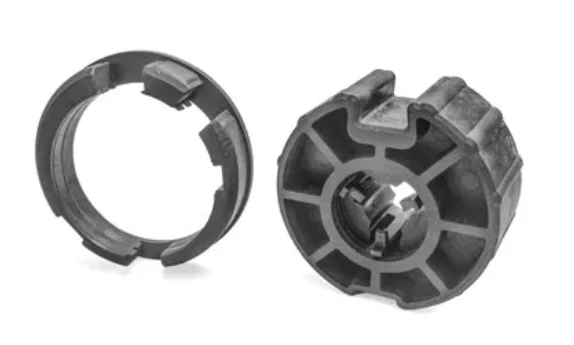

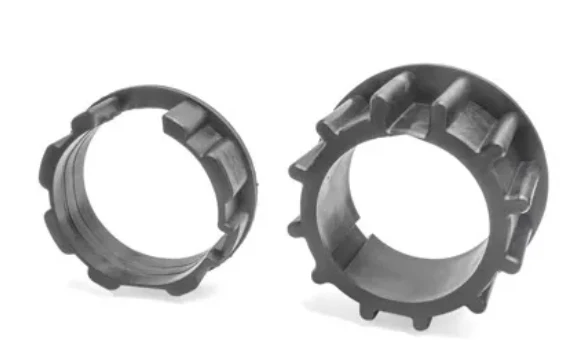

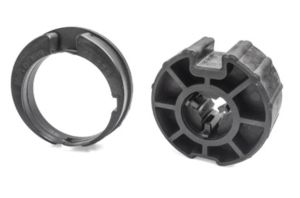

Motorkupplungen und Adapter für große Wellen
Adaptersets übertragen hohe Kräfte zwischen Motor und Welle. Unterschiedliche Kupplungen ermöglichen die Anpassung an Achtkant-, Rundrohr- und Sonderwellensysteme. Gerade bei großen Rollladenanlagen oder Markisen ist eine exakt passende Kraftübertragung entscheidend, damit Motor und Welle dauerhaft belastbar bleiben.
RH- und NHK-Kompatibilität
Mehrere Zubehörkomponenten wurden speziell für RH- und NHK-Antriebe entwickelt. NHK-Motoren verfügen über eine Nothandkurbeltechnik und stellen zusätzliche Anforderungen an Kupplung, Lagerung und Motoraufnahme. Deshalb dürfen Standardkomponenten nicht ohne technische Prüfung verwendet werden.
Wandlager, Wandanker und Teilkreisaufnahmen
Große 58-mm-Rohrmotoren erzeugen hohe Kräfte auf Lagertechnik und Befestigung. Wandlager, Wandanker und Teilkreisaufnahmen für TK48 oder TK60 sorgen für eine stabile Montage. Zusätzlich stehen spezielle Markisenlager und Vierkantaufnahmen für schwere Anlagen und große Wellengeometrien zur Verfügung.
Steckbare Anschlussleitungen und Montagekomponenten
Steckbare Anschlusskabel erleichtern Installation, Austausch und Wartung großer Rohrmotoren. Unterschiedliche Kabellängen und Anschlussvarianten ermöglichen die Anpassung an verschiedene Einbausituationen. Vor dem Kauf sollten Motordurchmesser, Wellenprofil, Lageraufnahme und vorhandene Kupplungstechnik eindeutig geprüft werden.
21 bis 40 (von insgesamt 67)
Kaufberatung für elero RevoLine L Zubehör mit Ø 58 mm
Die RevoLine L Baureihe ist für große 58-mm-Rohrmotoren mit hohen Drehmomenten konzipiert. Solche Antriebe werden bei schweren Rollladenanlagen, Markisen, Industrieanlagen, RH-Ausführungen und NHK-Motoren eingesetzt. Zubehör muss hier besonders belastbar sein, weil hohe Kräfte auf Kupplung, Welle, Lagerung und Befestigung wirken.
Motorkupplungen für große Wellen

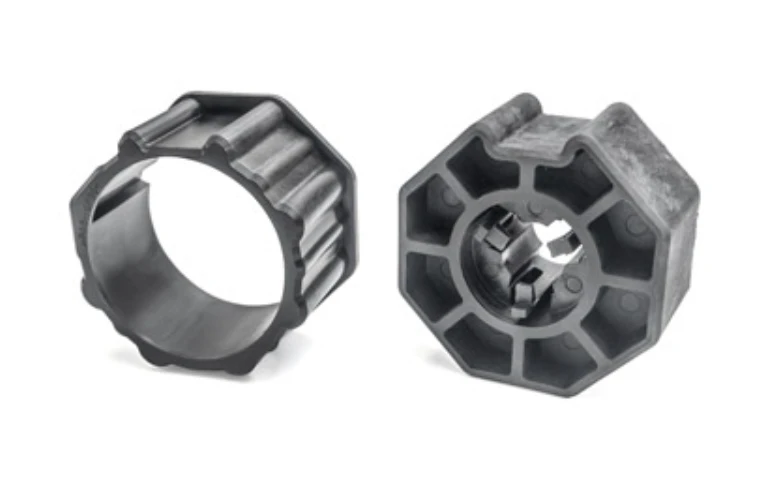

RevoLine L Motorkupplungssets sind für unterschiedliche Wellenarten ausgelegt. Dazu zählen Rundrohre, Nutrohre, Achtkantwellen und große Sonderwellen. Varianten für SW70, SW102 oder 16x16-Vierkantaufnahmen zeigen, dass die Auswahl stark von der vorhandenen Mechanik abhängt. Ein nicht passender Adapter kann die Kraft nicht sicher übertragen.
RH- und NHK-Antriebe
Viele Zubehörteile sind für RH- und NHK-Antriebe vorgesehen. RH steht für bestimmte Rundkopf-Ausführungen, NHK für Motoren mit Nothandkurbel. Gerade bei NHK-Antrieben muss die Mechanik zur Notbedienung passen. Standardadapter dürfen daher nicht ungeprüft eingesetzt werden.
Wandlager und Wandanker
Große Motoren benötigen eine stabile Lagerung. Wandlager, Wandanker, flache oder gekröpfte Lager und Teilkreisaufnahmen müssen zur Konstruktion passen. Bei Markisen kommen zusätzlich Markisenwandanker und spezielle Lagerlösungen zum Einsatz. Die Befestigung muss auf das Drehmoment und die bauliche Situation abgestimmt sein.

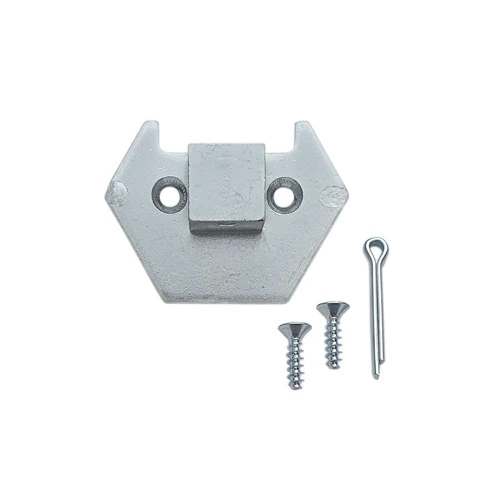

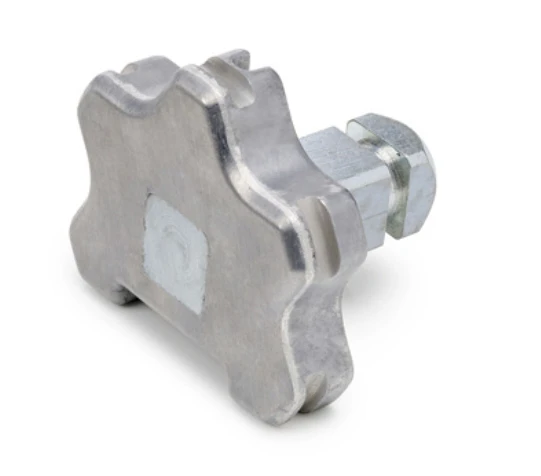

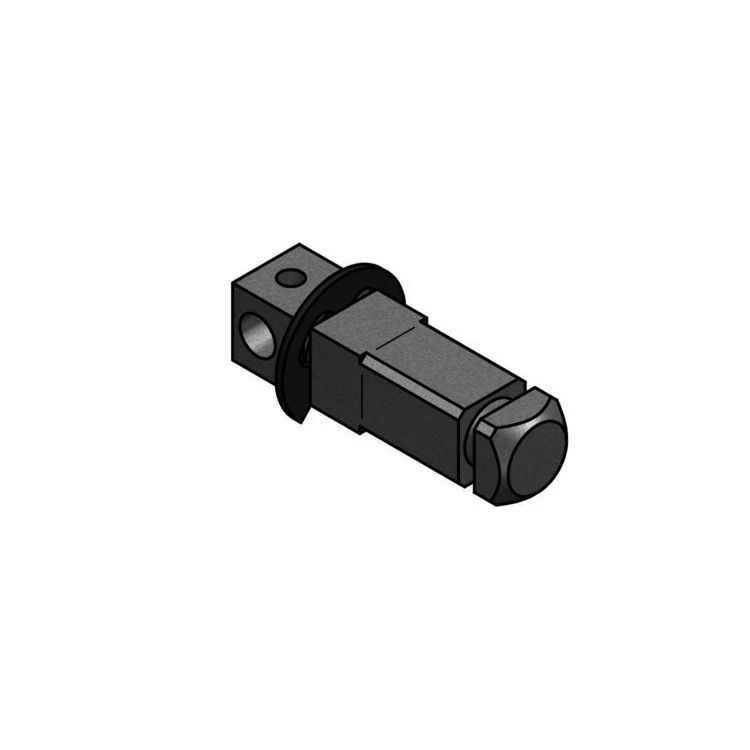

Adapterplatten, Vierkantbolzen und SH-Adapter
Adapterplatten und Vierkantbolzen verbinden Motorkopf, Lagerung und Anlage. SH-Adapter und Stern-Motorkopf-Komponenten unterstützen spezielle Motorkopfgeometrien. Auch hier entscheidet nicht allein die Baureihe, sondern die Kombination aus Motor, Lagerseite, Welle und Artikelnummer.
Anschlusskabel und steckbare Systeme
Steckbare Anschlussleitungen sind auch bei RevoLine L Motoren relevant. Unterschiedliche Kabellängen erleichtern Installation, Austausch und Wartung. Bei großen Anlagen sollte zusätzlich geprüft werden, ob Kabelführung, Zugentlastung und Steuerung zur Leistung des Motors passen.
Große Wellen und hohe Lastbereiche
58-mm-Rohrmotoren werden häufig mit großen Wellenprofilen und schweren Behängen kombiniert. Deshalb unterscheiden sich die verfügbaren Adaptersets deutlich nach Wellenweite und Mitnahmeform. Besonders bei großen Rollladenanlagen, Markisen oder Industrieanwendungen müssen Adapter und Lagertechnik dauerhaft hohe Lasten aufnehmen können.
Montagehinweise für schwere Anlagen
Bei leistungsstarken Rohrmotoren sollten Lager und Wandanker exakt ausgerichtet werden. Bereits kleine Schiefstellungen können zu erhöhtem Verschleiß oder unruhigem Lauf führen. Kupplungen müssen spannungsfrei montiert werden und dürfen nicht verkanten. Zusätzlich sollte geprüft werden, ob Befestigungsmaterial und Untergrund für die auftretenden Kräfte geeignet sind.
Abgrenzung zu kleineren Baureihen
RevoLine L Zubehör darf nicht mit RevoLine S oder RevoLine M Zubehör verwechselt werden. Die Baugröße 58 mm, die höheren Drehmomente und die größeren Wellen erfordern andere Adapter und Lager. Besonders bei Austauschmotoren ist der Vergleich von Motordurchmesser, vorhandener Kupplung und Lageraufnahme notwendig.
FAQ zu elero RevoLine L Zubehör
Für welche Motorgröße ist RevoLine L Zubehör geeignet?
Es ist für elero RevoLine L Rohrmotoren mit 58 mm Durchmesser vorgesehen.
Welche Wellenarten werden abgedeckt?
Je nach Artikel werden Rundrohre, Nutrohre, Achtkantwellen, SW70-, SW102- und Vierkant-Systeme unterstützt.
Warum ist die Befestigung so wichtig?
Große 58-mm-Motoren erzeugen hohe Kräfte. Lager und Wandanker müssen diese Kräfte sicher aufnehmen.
Kann Zubehör für M-Motoren verwendet werden?
Nein, nicht ohne technische Prüfung. RevoLine M Zubehör ist für 45-mm-Motoren ausgelegt und mechanisch anders dimensioniert.
