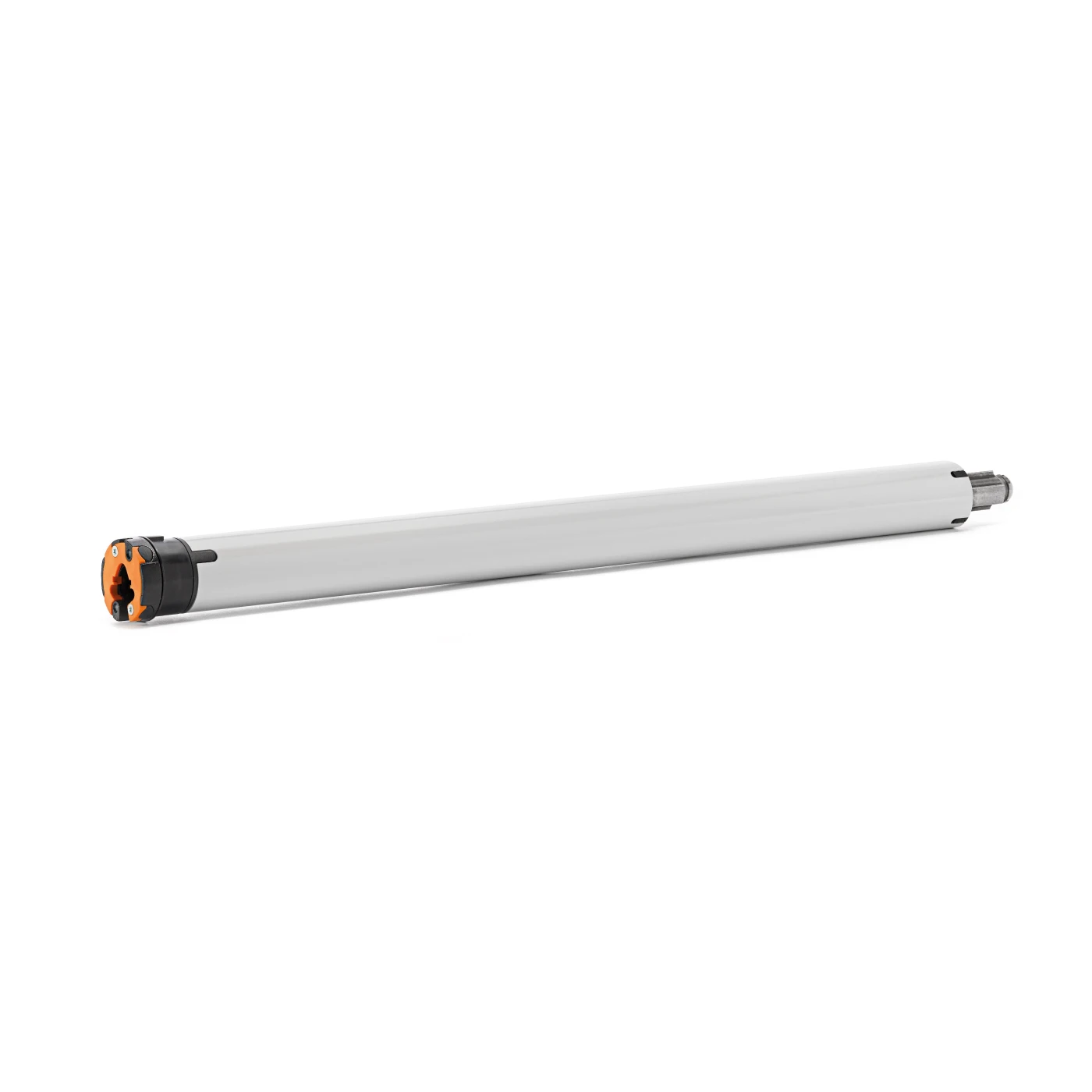

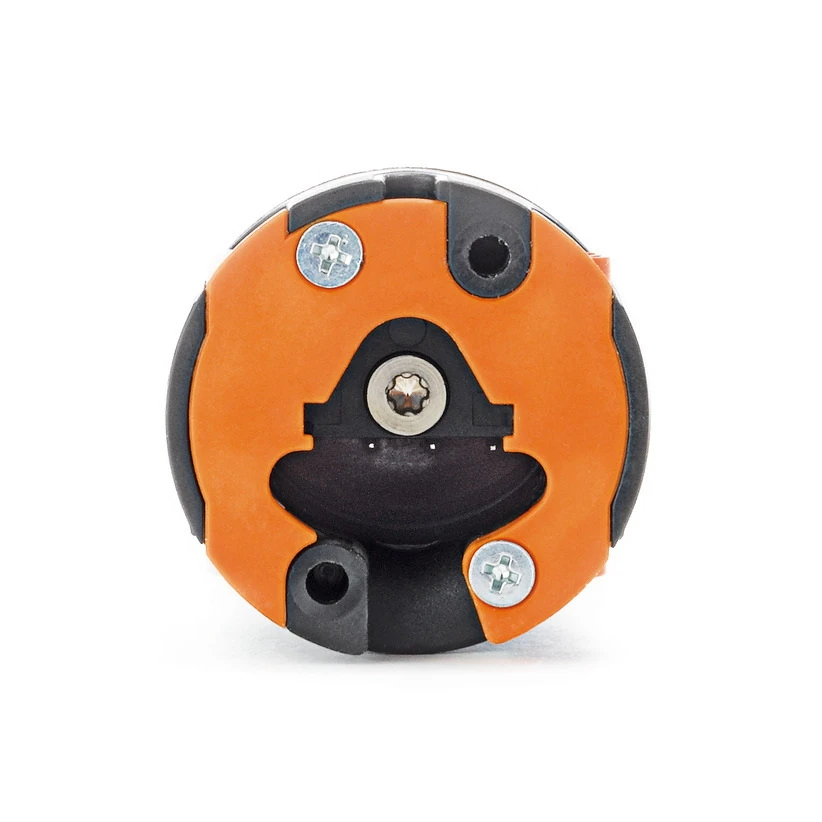

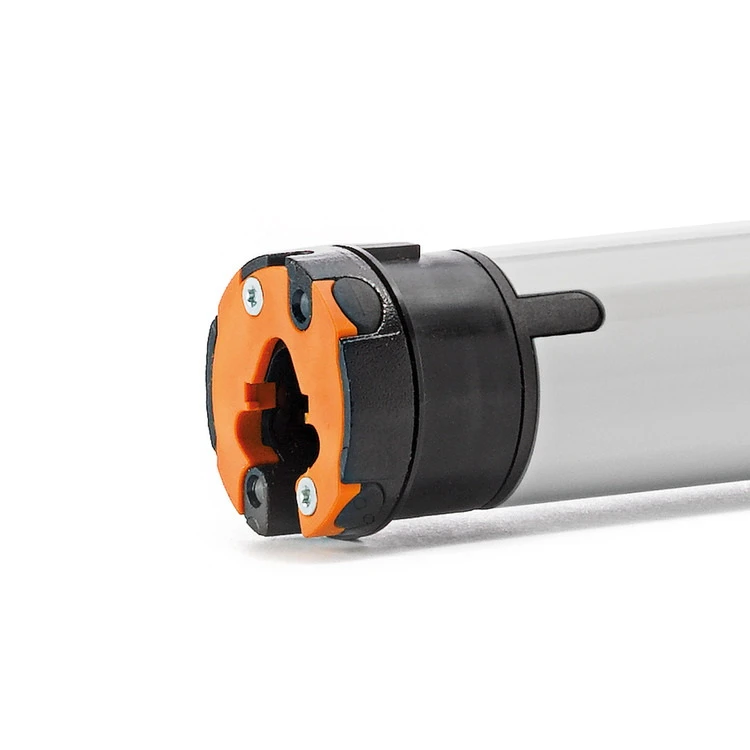

elero SunTop S7/30 FL Markisenmotor 7 Nm #307510001
elero SunTop S7/30 FL kabelgebundener Markisenmotor
Der elero SunTop S7/30 FL ist ein kabelgebundener Rohrantrieb für kleine Markisen, Screens und Rollos. Er arbeitet mit 7 Nm und 30 U/min und ist für Wickelwellen ab 38 mm vorgesehen.
Die elektronischen Endlagen werden mit einem elero Montagekabel eingestellt. Der Antrieb besitzt eine intelligente Kraftmessung, Blockiererkennung und eine mechatronische Endlagenerkennung mit Softabschaltung.
Funktionen
- Mechatronische Endlagenerkennung mit Softabschaltung
- Elektronisch einstellbare Endlagen
- Intelligente Kraftmessung
- Blockiererkennung
- Volles Drehmoment
- Parallelschaltung möglich
- Endlageneinstellung über elero Montagekabel
Vorteile
- 7 Nm Drehmoment bei kompaktem 35-mm-Motordurchmesser
- Schnellläufer mit 30 U/min
- Kabelgebundene Steuerung ohne integrierten Funkempfänger
- Steckbarer Anschluss für unterschiedliche Leitungslängen
Einsatzbereiche
Der Antrieb ist für textile Sonnenschutzanlagen wie Fenstermarkisen, Screens und Rollos bestimmt. Das Adapterset muss zum Profil und Innendurchmesser der verwendeten Wickelwelle passen.
Anschlussleitung, Adapterset und Motorlager
Die Grundausführung wird ohne Anschlussleitung, Adapterset und Motorlager angeboten. Die benötigten Komponenten können über die vorhandenen Produktoptionen passend zur Anlage ausgewählt werden.
Technische Daten
| Artikelnummer | 307510001 |
|---|---|
| Ausführung | SunTop S7/30 FL, kabelgebunden |
| Bemessungsdrehmoment | 7 Nm |
| Bemessungsdrehzahl | 30 U/min |
| Bemessungsspannung | 1~ 230 V |
| Bemessungsfrequenz | 50 Hz |
| Bemessungsstrom | 0,73 A |
| Bemessungsaufnahme | 168 W |
| Betriebsdauer | S2 4 Minuten |
| Steuerung | Kabelgebunden |
| Softbremse | Nein |
| Parallelschaltung | Möglich |
| Schutzart | IP44 |
| Motordurchmesser | 35 mm |
| Wickelwelle | ab 38 mm |

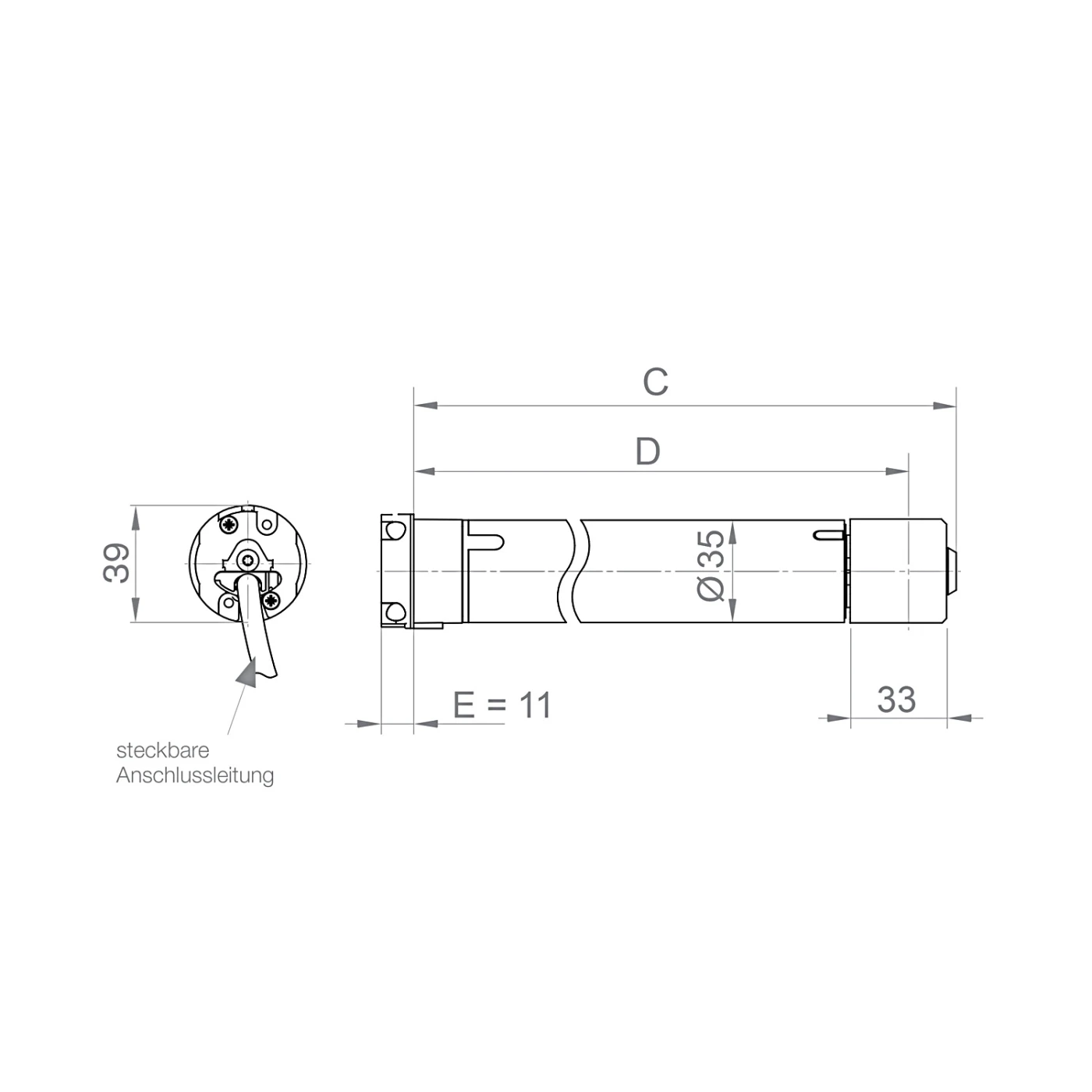

| Länge C | 534 mm |
| Länge D | 517,5 mm |
| Länge E | 11 mm |
| Gewicht | 1,4 kg |
| Betriebsumgebung | −20 bis +60 °C |
| Anschluss | Steckbare Anschlussleitung |
FAQ zum elero SunTop S7/30 FL
Welche Leistung besitzt der Antrieb?
Der SunTop S7/30 FL arbeitet mit 7 Nm und 30 U/min.
Besitzt die FL-Ausführung eine Softbremse?
Nein. Die 7-Nm-Ausführung besitzt laut elero keine geräuschlose Softbremse.
Wie werden die Endlagen eingestellt?
Die elektronischen Endlagen werden mit einem passenden elero Montagekabel eingestellt.
Ist eine Parallelschaltung möglich?
Ja. Die kabelgebundene SunTop-S-Ausführung kann entsprechend den Herstellerangaben parallel geschaltet werden.
| Anwendung | Textiler Sonnenschutz |
| Endabschaltung | Mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | S (ab Ø = 38 mm) |
| Bemessungs-Drehmoment (Nm) | 7 |
| Bemessungs-Drehzahl (Upm) | 30 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Parallelschaltung möglich | Ja |
| Schnellläufer | Ja |
| Bemessungs-Strom (A) | 0,73 |
| Bemessungs-Aufnahme (W) | 168,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 40,0 |
| Betriebsdauer (min S2) | 4,0 |
| Antriebslänge (mm) | 545,0 |
| Länge C (mm) | 534,0 |
| Länge D (mm) | 517,5 |
| Länge E (mm) | 11,0 |
| Gewicht (kg) | 1,4 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 2,0 m (steckbar) Nicht im Lieferumfang enthalten |
| Motorkopf | Motorkopf schwarz |
| Konformität | CE, EMC, VDE |
