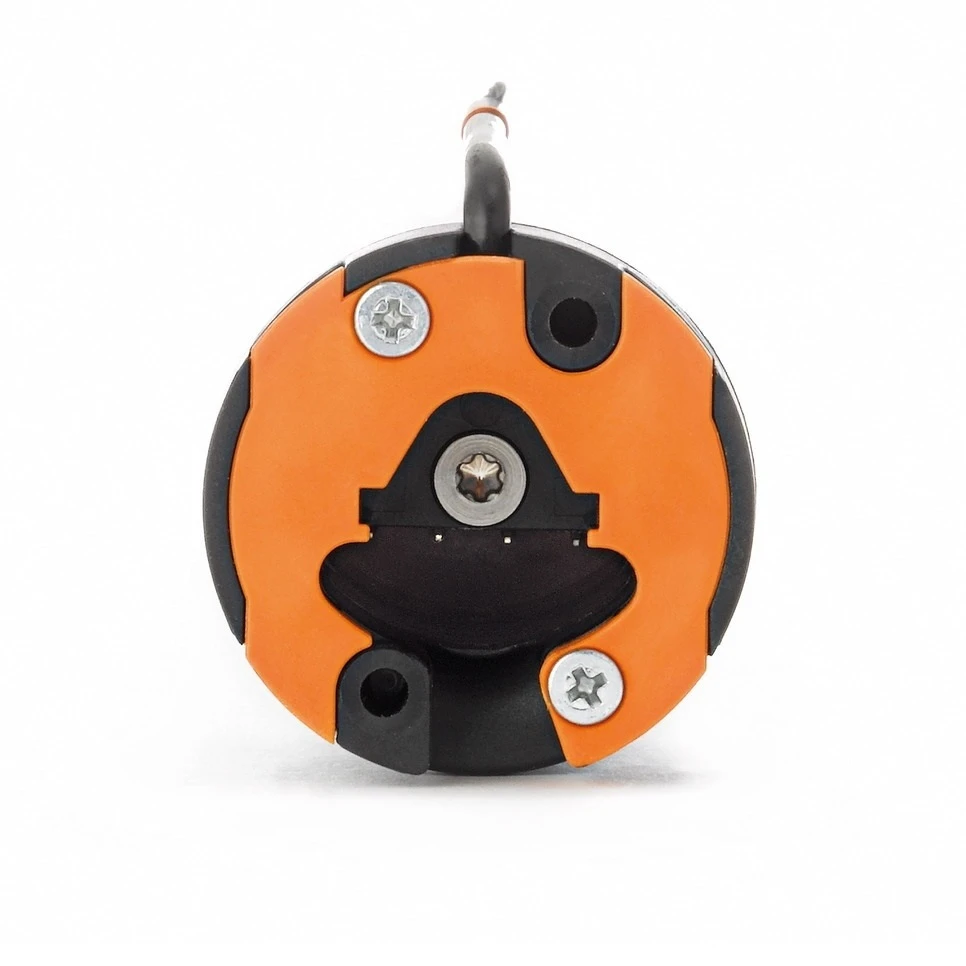

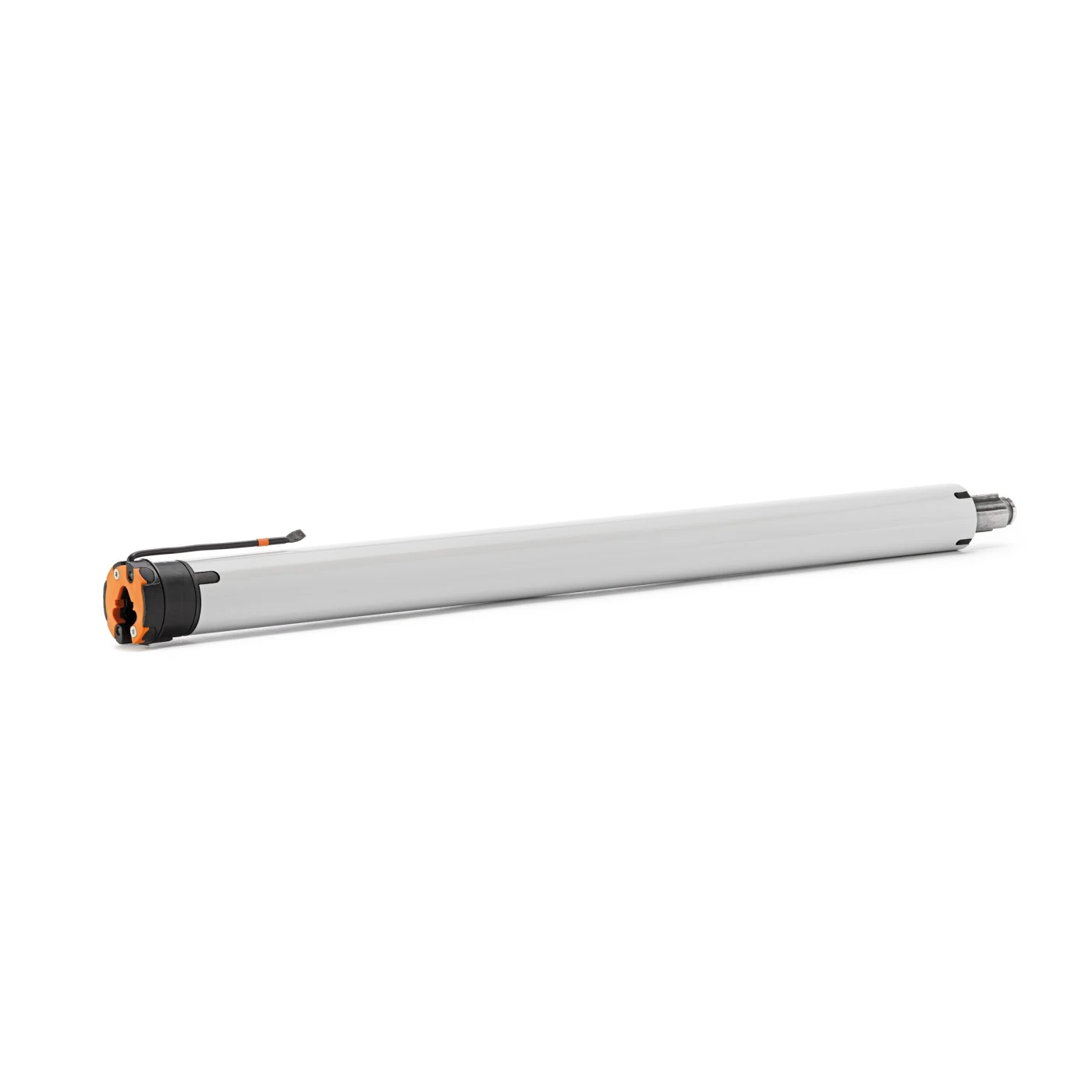

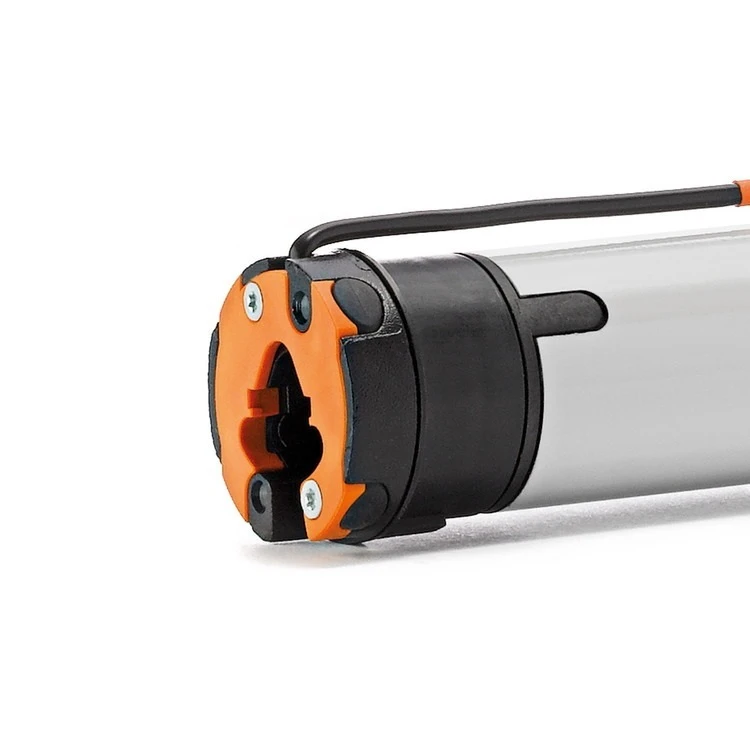

elero SunTop S7/30-868 FL Funk-Markisenmotor 7 Nm #307520006
elero SunTop S7/30-868 FL Funkmotor mit 7 Nm
Der elero SunTop S7/30-868 FL ist die leistungsstärkere Funk-Ausführung der kompakten SunTop-S-Baureihe. Er arbeitet mit 7 Nm und 30 U/min und ist für textile Sonnenschutzanlagen mit Wickelwellen ab 38 mm vorgesehen.
Der integrierte bidirektionale 868-MHz-Funkempfänger unterstützt elero ProLine 2. Das Modell 307520006 ist die bestätigte FL-Ausführung und besitzt keine Softbremse.
Funktionen
- Mechatronische Endlagenerkennung mit Softabschaltung
- Elektronisch einstellbare Endlagen
- Intelligente Kraftmessung
- Blockiererkennung
- Bidirektionaler 868-MHz-Funk mit Routing und Rückmeldung
- Endlageneinstellung über Montagekabel oder passenden Handsender
Vorteile
- 7 Nm Drehmoment bei kompaktem 35-mm-Motordurchmesser
- Schnellläufer mit 30 U/min
- Rückmeldung ausgeführter Funkbefehle
- Steckbarer Anschluss für unterschiedliche Leitungslängen
Einsatzbereiche
Der Funkmotor ist für textile Sonnenschutzanlagen wie Fenstermarkisen, Screens und Rollos bestimmt. Adapterset und Motorlager müssen zur verwendeten Wickelwelle und zur Anlagenkonstruktion passen.
Anschlussleitung, Adapterset und Motorlager
Die Grundausführung wird ohne Anschlussleitung, Adapterset und Motorlager angeboten. Die benötigten Komponenten können über die vorhandenen Produktoptionen ausgewählt werden.
Technische Daten
| Artikelnummer | 307520006 |
|---|---|
| Ausführung | SunTop S7/30-868 FL |
| Bemessungsdrehmoment | 7 Nm |
| Bemessungsdrehzahl | 30 U/min |
| Bemessungsspannung | 1~ 230 V |
| Bemessungsfrequenz | 50 Hz |
| Bemessungsstrom | 0,73 A |
| Bemessungsaufnahme | 168 W |
| Betriebsdauer | S2 4 Minuten |
| Funksystem | elero ProLine 2, bidirektional, 868 MHz |
| Softbremse | Nein |
| Schutzart | IP44 |
| Motordurchmesser | 35 mm |
| Wickelwelle | ab 38 mm |

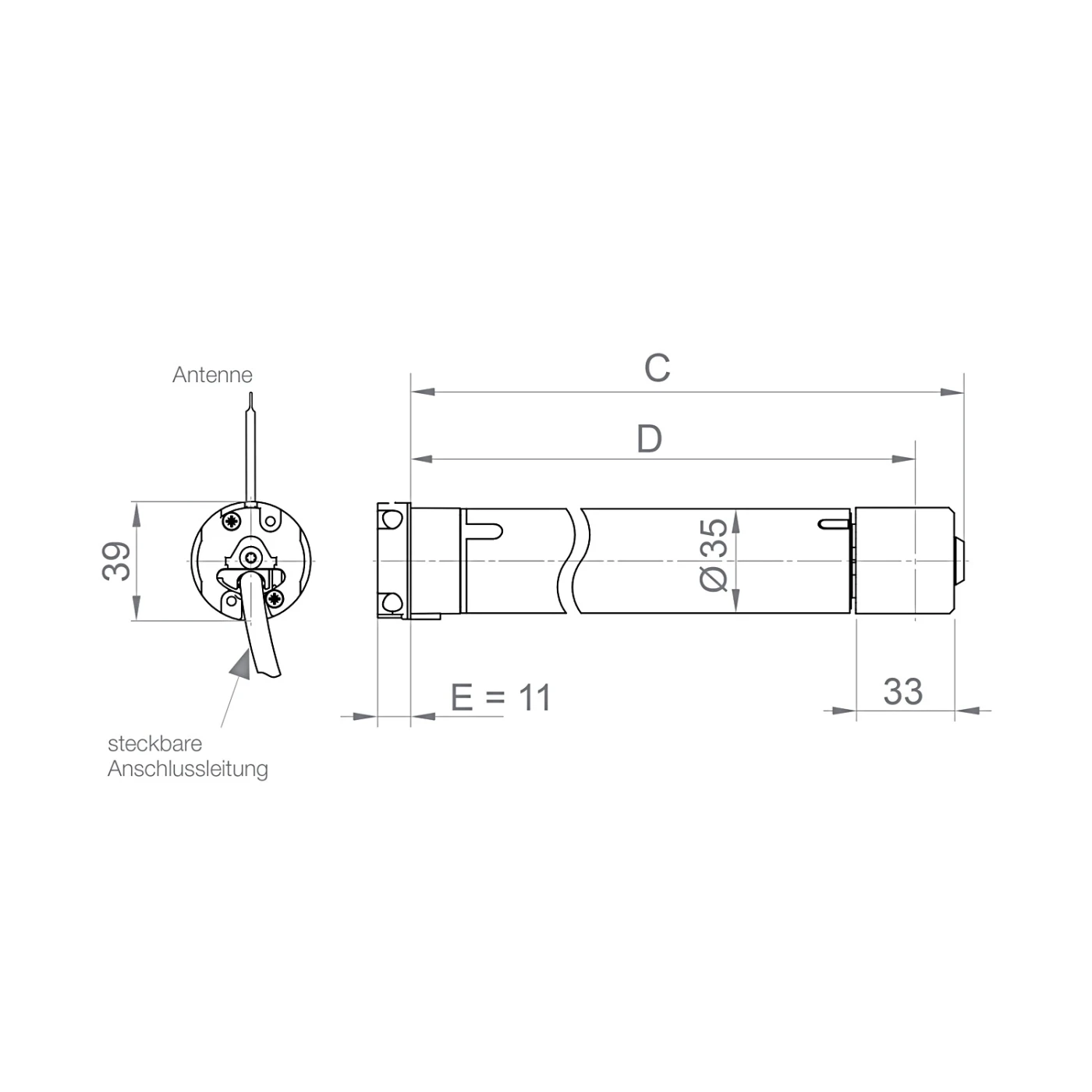

| Länge C | 534 mm |
| Länge D | 517,5 mm |
| Länge E | 11 mm |
| Gewicht | 1,4 kg |
| Betriebsumgebung | −20 bis +60 °C |
| Anschluss | Steckbare Anschlussleitung |
FAQ zum elero SunTop S7/30-868 FL
Welche Leistung besitzt der Antrieb?
Der SunTop S7/30-868 FL arbeitet mit 7 Nm und 30 U/min.
Besitzt die FL-Ausführung eine Softbremse?
Nein. Die 7-Nm-Ausführung besitzt laut elero keine geräuschlose Softbremse.
Wie werden die Endlagen eingestellt?
Die Endlagen können über ein elero Montagekabel oder einen passenden eingelernten Handsender eingestellt werden.
Welche Zusatzteile werden benötigt?
Abhängig von der Anlage werden eine Anschlussleitung, ein Adapterset und ein passendes Motorlager benötigt.
| Anwendung | Textiler Sonnenschutz wie Rollos und Markisen |
| Endabschaltung | mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | S (ab Ø = 38 mm) |
| Steuerung | Bidirektionaler Funk mit automatischer Routingfunktion |
| Funkfrequenz (MHz) | 868 MHz |
| Bemessungs-Drehmoment (Nm) | 7 |
| Bemessungs-Drehzahl (Upm) | 30 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Geräuschlose Softbremse | Ja |
| Schnellläufer | Ja |
| Bemessungs-Strom (A) | 0,73 |
| Bemessungs-Aufnahme (W) | 168,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 42,0 |
| Betriebsdauer (min S2) | 4,0 |
| Antriebslänge (mm) | 545,0 |
| Länge C (mm) | 534,0 |
| Länge D (mm) | 517,5 |
| Länge E (mm) | 11,0 |
| Gewicht (kg) | 1,3 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 2,0 m (steckbar) nicht im Lieferumfang enthalten |
| Motorkopf | Motorkopf schwarz |
| Konformität | CE, EMC, VDE |
- Motor mit Zubehör nach Wahl
