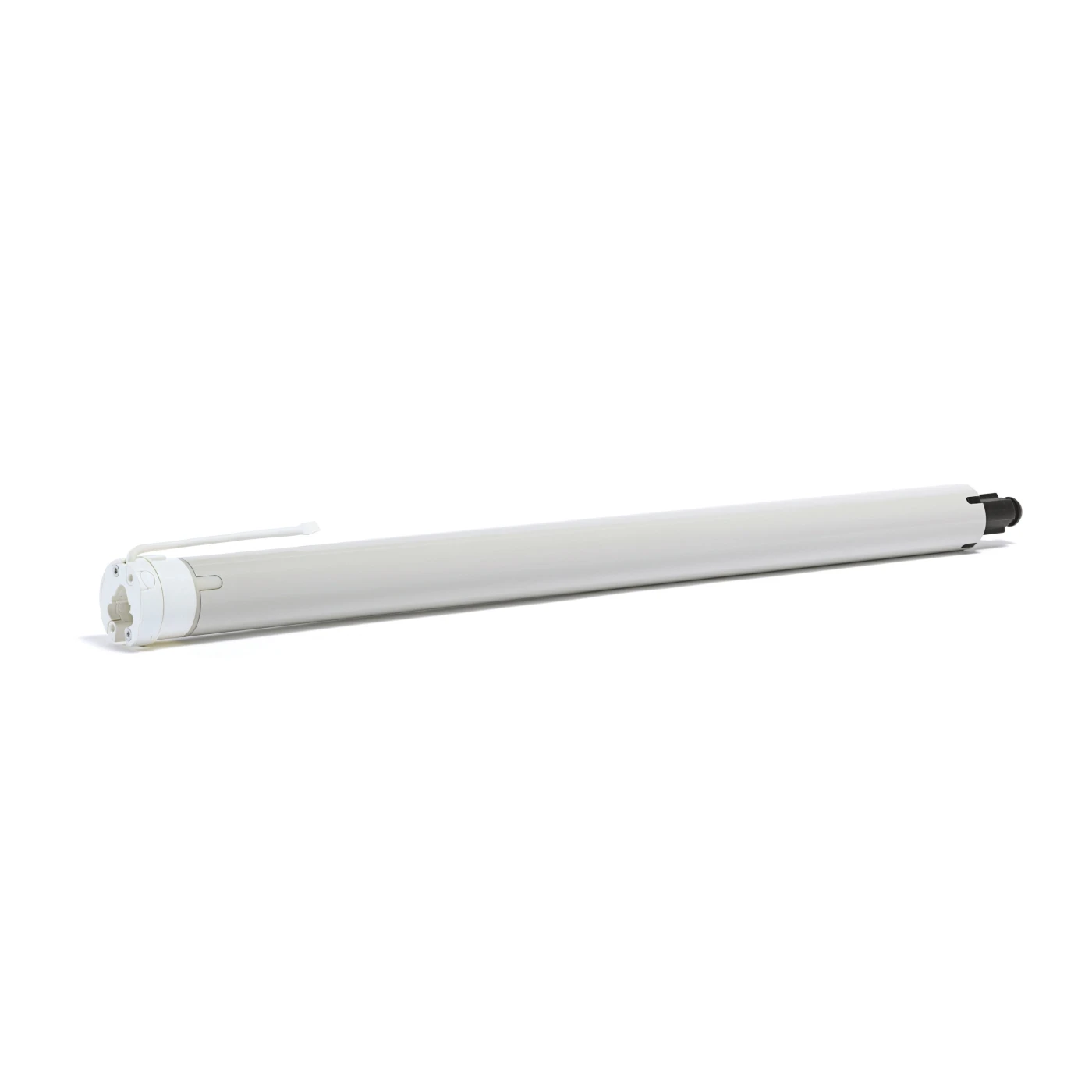

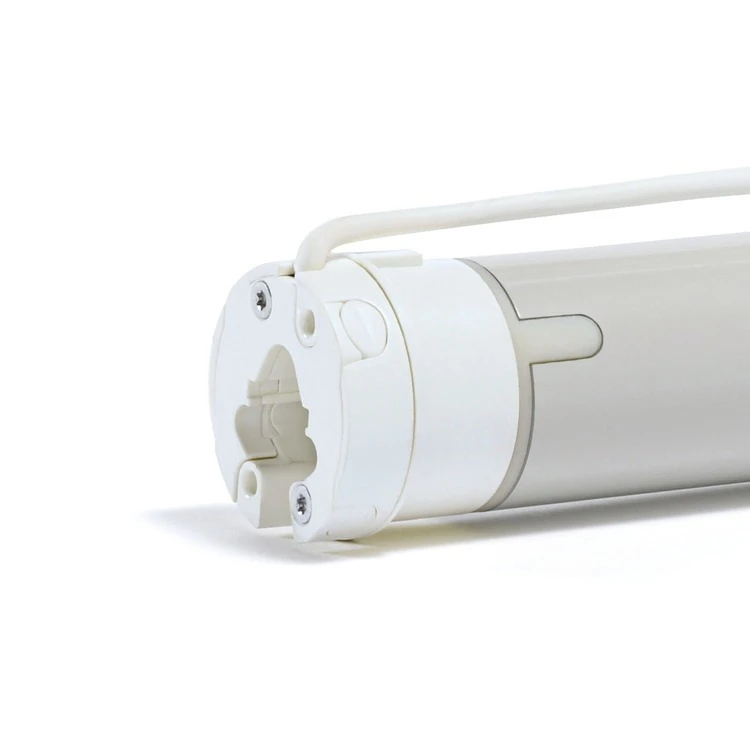

elero SunTop S5/30-868 Funk-Markisenmotor 5 Nm #307320006
elero SunTop S5/30-868 Funkmotor für textilen Sonnenschutz
Der elero SunTop S5/30-868 ist ein kompakter Funk-Rohrantrieb für kleine Markisen, Screens und Rollos. Der Antrieb arbeitet mit 5 Nm und 30 U/min und ist für Wickelwellen ab 38 mm vorgesehen.
Der integrierte bidirektionale 868-MHz-Funkempfänger unterstützt elero ProLine 2. Ausgeführte Funkbefehle können bestätigt und innerhalb des bidirektionalen Funknetzes weitergeleitet werden.
Funktionen
- Mechatronische Endlagenerkennung mit Softabschaltung
- Elektronisch einstellbare Endlagen
- Intelligente Kraftmessung
- Blockiererkennung
- Geräuschlose Softbremse
- Bidirektionaler 868-MHz-Funk mit Routing und Rückmeldung
- Endlageneinstellung über Montagekabel oder passenden Handsender
Vorteile
- Kompakter Motordurchmesser von 35 mm
- Schnellläufer mit 30 U/min
- Volles Drehmoment von 5 Nm
- Rückmeldung ausgeführter Funkbefehle

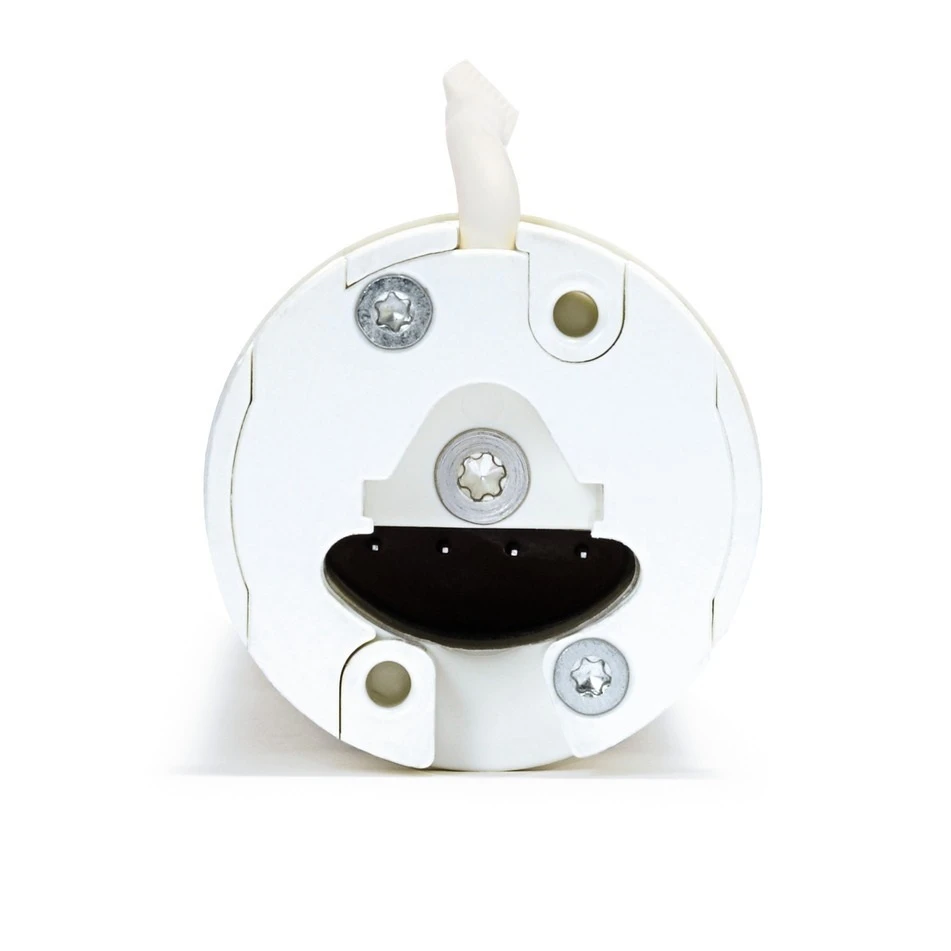

- Steckbarer Anschluss für unterschiedliche Leitungslängen
Einsatzbereiche
Der Funkantrieb ist für textile Sonnenschutzanlagen wie Fenstermarkisen, Screens und Rollos bestimmt. Das benötigte Adapterset richtet sich nach Profil und Innendurchmesser der verwendeten Wickelwelle.
Anschlussleitung, Adapterset und Motorlager
Die Grundausführung wird ohne Anschlussleitung, Adapterset und Motorlager angeboten. Die benötigten Komponenten können über die vorhandenen Produktoptionen passend zur Anlage ausgewählt werden.
Technische Daten
| Artikelnummer | 307320006 |
|---|---|
| Bemessungsdrehmoment | 5 Nm |
| Bemessungsdrehzahl | 30 U/min |
| Bemessungsspannung | 1~ 230 V |
| Bemessungsfrequenz | 50 Hz |
| Bemessungsstrom | 0,73 A |
| Bemessungsaufnahme | 168 W |
| Betriebsdauer | S2 4 Minuten |
| Funksystem | elero ProLine 2, bidirektional, 868 MHz |
| Bremse | Geräuschlose Softbremse |
| Schutzart | IP44 |
| Motordurchmesser | 35 mm |
| Wickelwelle | ab 38 mm |

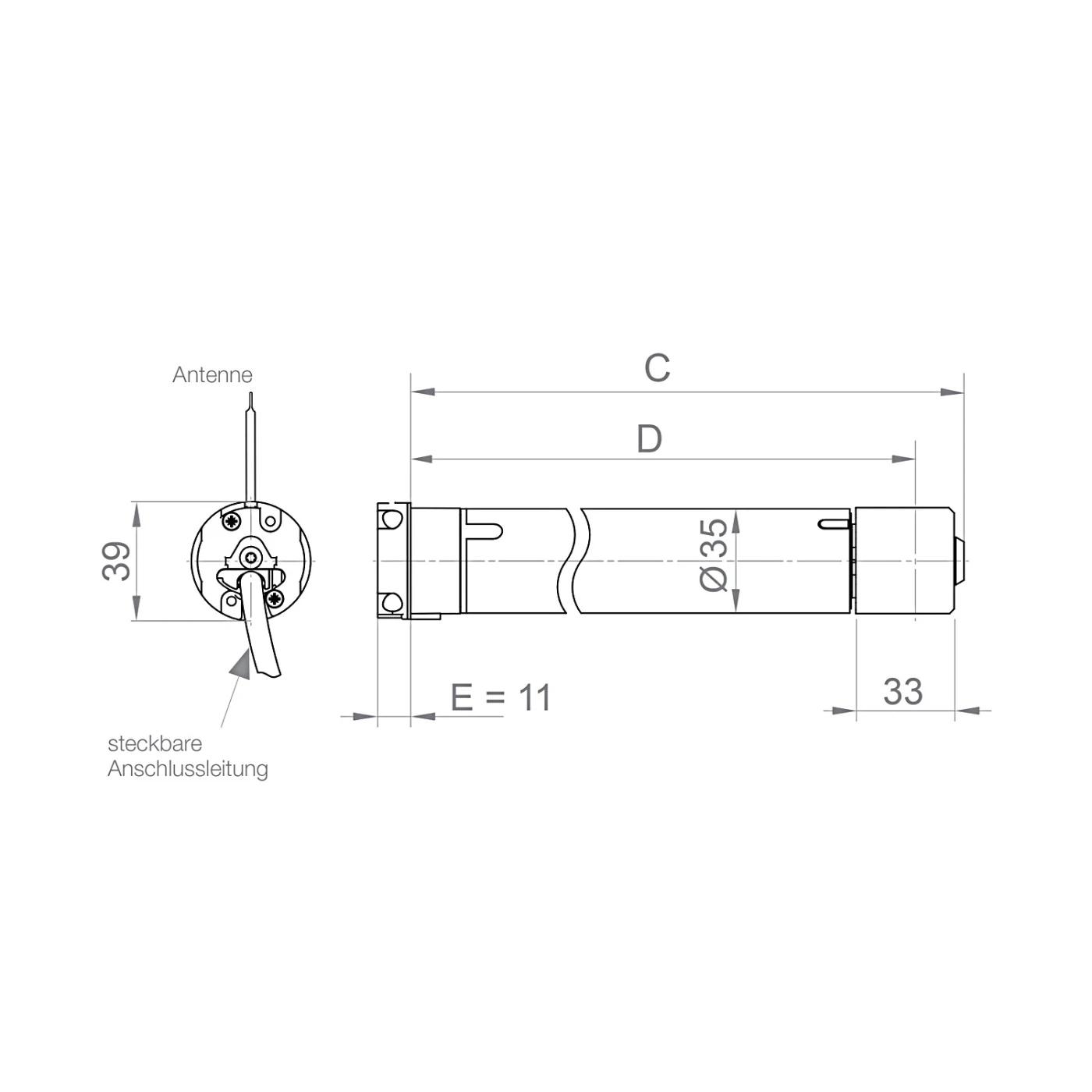

| Länge C | 534 mm |
| Länge D | 517,5 mm |
| Länge E | 11 mm |
| Gewicht | 1,3 kg |
| Betriebsumgebung | −20 bis +60 °C |
| Anschluss | Steckbare Anschlussleitung |
FAQ zum elero SunTop S5/30-868
Welche Leistung besitzt der Antrieb?
Der SunTop S5/30-868 arbeitet mit 5 Nm und 30 U/min.
Besitzt dieses Modell eine Softbremse?
Ja. Die 5-Nm-Ausführung besitzt eine geräuschlose Softbremse.
Wie werden die Endlagen eingestellt?
Die Endlagen können über ein elero Montagekabel oder einen passenden eingelernten Handsender eingestellt werden.
Welche Zusatzteile werden benötigt?
Abhängig von der Anlage werden eine Anschlussleitung, ein Adapterset für die Wickelwelle und ein passendes Motorlager benötigt.
| Anwendung | Textiler Sonnenschutz wie Rollos und Markisen |
| Endabschaltung | mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | S (ab Ø = 38 mm) |
| Steuerung | Bidirektionaler Funk mit automatischer Routingfunktion |
| Funkfrequenz (MHz) | 868 MHz |
| Bemessungs-Drehmoment (Nm) | 5 |
| Bemessungs-Drehzahl (Upm) | 30 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Geräuschlose Softbremse | Ja |
| Schnellläufer | Ja |
| Bemessungs-Strom (A) | 0,73 |
| Bemessungs-Aufnahme (W) | 168,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 42,0 |
| Betriebsdauer (min S2) | 4,0 |
| Antriebslänge (mm) | 545,0 |
| Länge C (mm) | 534,0 |
| Länge D (mm) | 517,5 |
| Länge E (mm) | 11,0 |
| Gewicht (kg) | 1,3 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 2,0 m (steckbar) nicht im Lieferumfang enthalten |
| Motorkopf | Motorkopf weiß |
| Konformität | CE, EMC, VDE |
