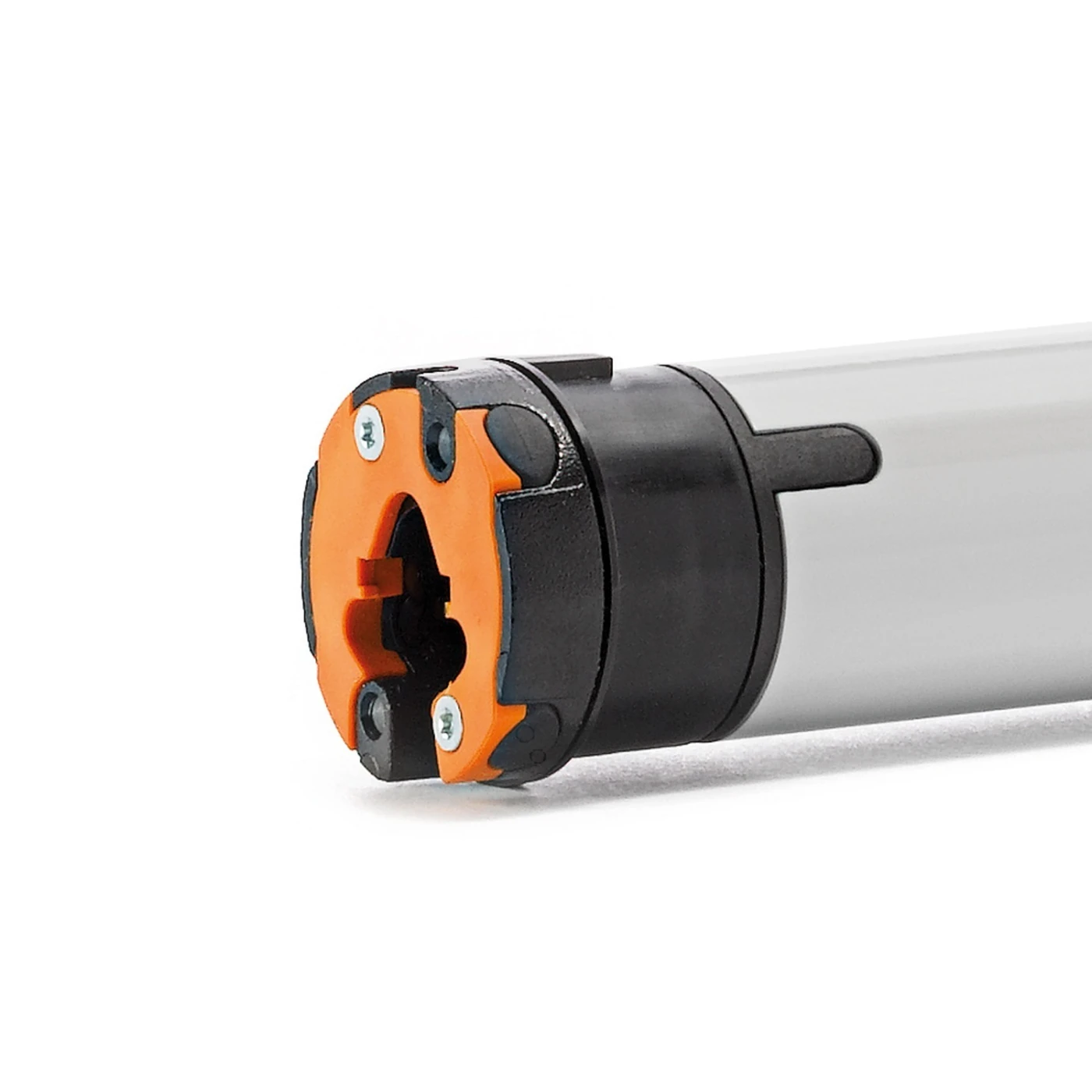

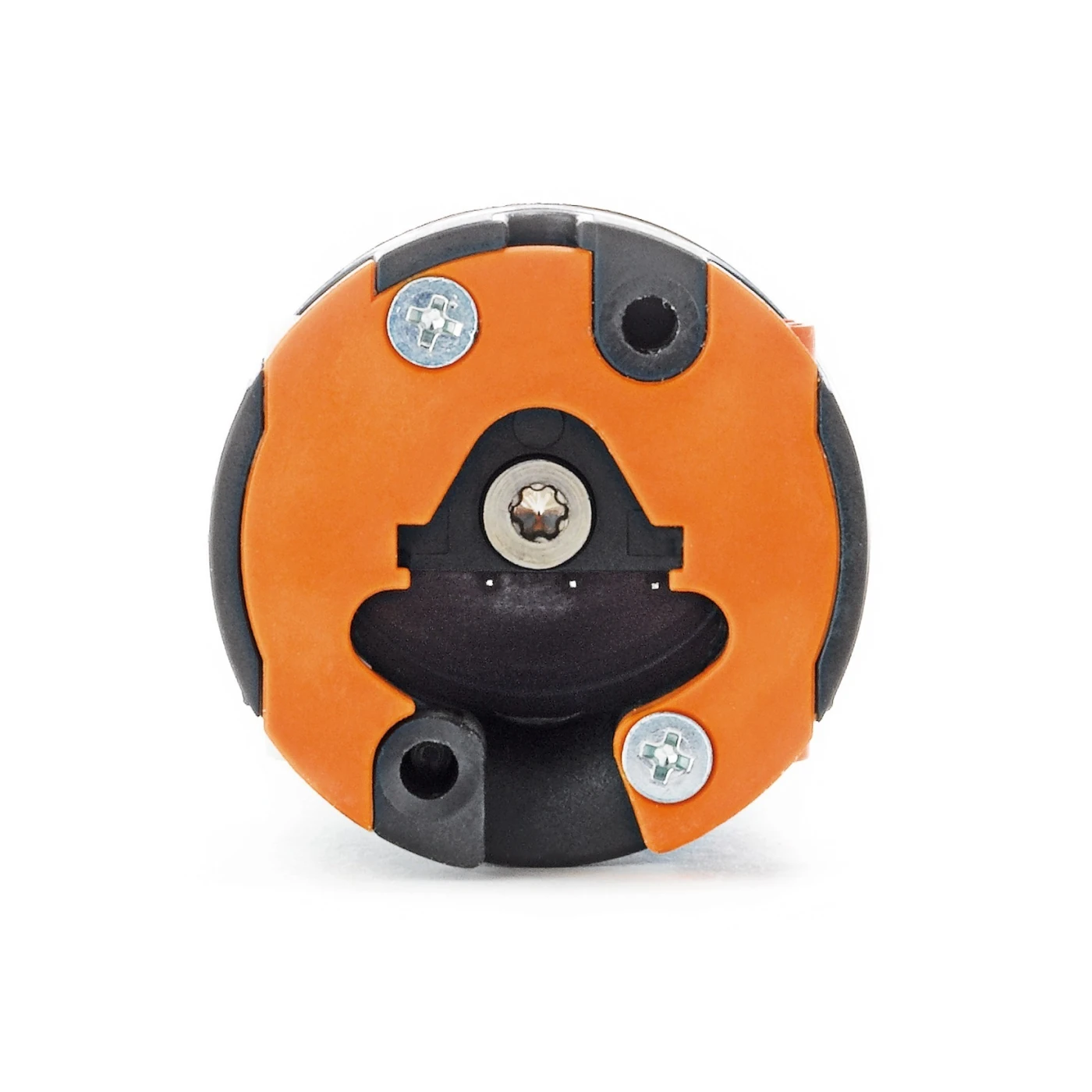

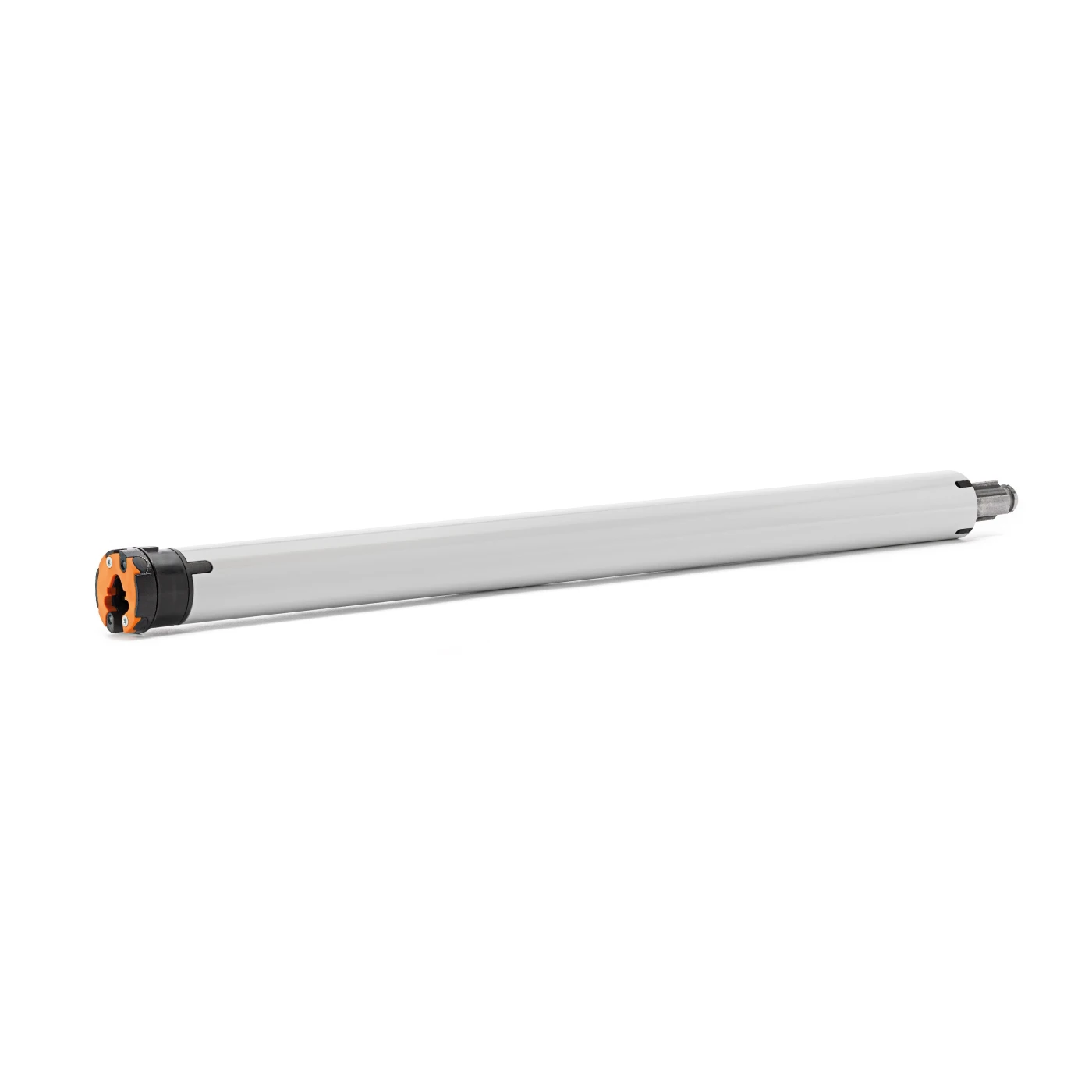

elero RolTop/D+ S12 Rollladenmotor mit Flachbremse #308170001

elero RolTop/D+ S12 Rollladenmotor #308170001

Der elero RolTop/D+ S12 ist ein verdrahteter Rollladenmotor für 230V-Steuerungen. Der Antrieb arbeitet mit 12 Nm und 17 U/min. Die mechatronische Endlagenerkennung, intelligente Kraftmessung und Softabschaltung unterstützen einen kontrollierten Rollladenlauf.

Die selbstlernenden Endlagen verfügen über eine Entlastungsfunktion. Der Behangschutz wirkt in Auf- und Ab-Richtung. Die Ausführung besitzt eine Flachbremse und ist ausschließlich zusammen mit starren Wellenverbindern zu verwenden.

Funktionen des RolTop/D+ S12

• 12 Nm Bemessungsdrehmoment
• 17 U/min Bemessungsdrehzahl
• Mechatronische Endlagenerkennung mit Softabschaltung
• Selbstlernende Endlagen mit Entlastungsfunktion
• Intelligente Kraftmessung
• Behangschutz in Auf- und Ab-Richtung
• Flachbremse
• Parallelschaltung mehrerer verdrahteter Antriebe möglich

Technische Kerndaten

• Bemessungsspannung: 1~230V
• Bemessungsfrequenz: 50Hz
• Bemessungsstrom: 0,73 A
• Bemessungsaufnahme: 168 W
• Betriebsdauer: 4 Minuten S2

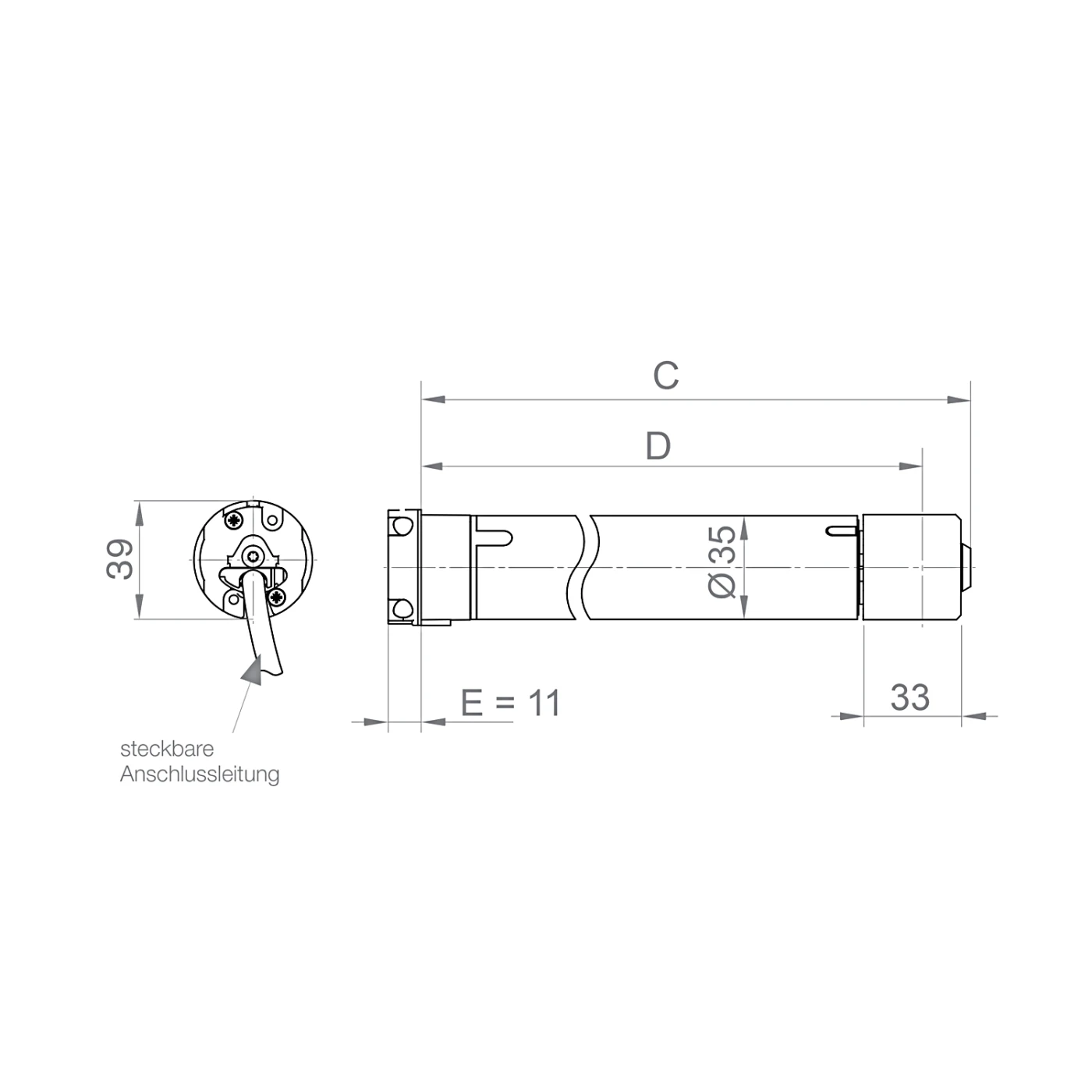

• Motordurchmesser: 35 mm
• Antriebslänge C: 534 mm
• Gewicht: 1,3 kg

Einsatzbereich und wichtige Hinweise

Der Rollladenantrieb ist für Rollläden mit passender Welle, geeignetem Adapterset und passendem Motorlager vorgesehen. Die Auswahl des Drehmoments muss anhand von Behanggewicht, Abmessungen, Reibung und Einbausituation erfolgen.

Wichtig: Der RolTop/D+ darf nur in Verbindung mit starren Wellenverbindern eingesetzt werden. Anschlussleitung, Adapterset, Motorlager und Steuerung sind entsprechend der Einbausituation auszuwählen.

Häufige Fragen

Erkennt der Motor die Endlagen selbst?
Ja. Die Endlagen werden selbstlernend angefahren. Zusätzlich besitzt der Antrieb eine Entlastungsfunktion.

Besitzt der Antrieb einen Behangschutz?
Ja. Die intelligente Kraftmessung unterstützt den Behangschutz in Auf- und Ab-Richtung.

Kann der Antrieb parallel geschaltet werden?
Ja. Bei der verdrahteten Ausführung ist eine Parallelschaltung möglich.
