elero RolTop D Plus M mit NHK

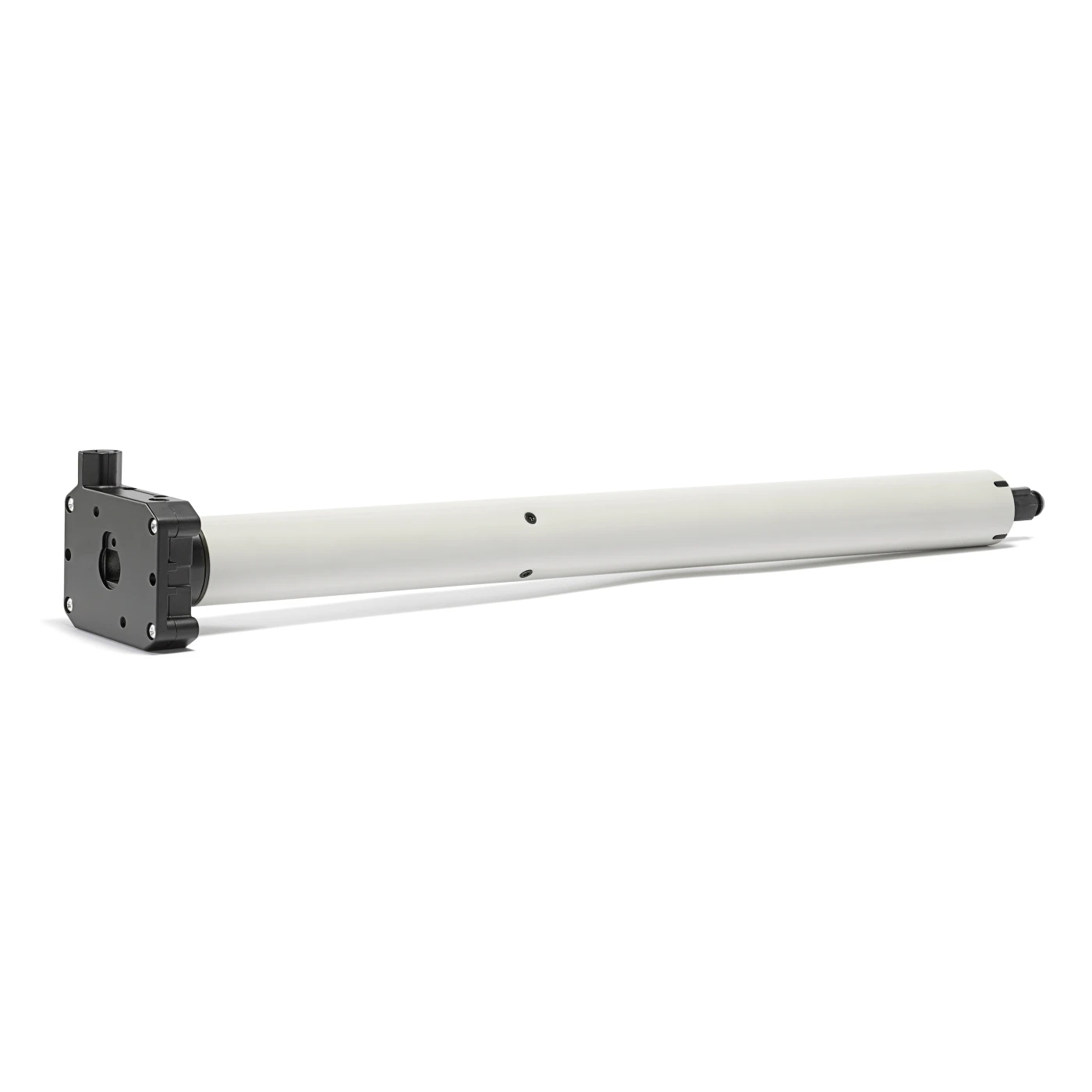

elero RolTop/D+ M NHK Rollladenmotoren mit Nothandkurbel
Die elero RolTop/D+ NHK Rohrmotoren verbinden moderne Rollladenautomation mit einer zusätzlichen manuellen Sicherheitsfunktion. Die integrierte Nothandkurbel ermöglicht das Öffnen und Schließen des Rollladens auch bei Stromausfall. Besonders an Terrassentüren, Balkontüren oder schwer zugänglichen Rollläden entsteht dadurch ein deutlicher Sicherheits- und Komfortgewinn. Die kabelgebundenen Antriebe der RevoLine-M-Serie arbeiten mit selbstlernender Endlagenerkennung und unterstützen eine automatische Anpassung der Endlagen nach manueller Kurbelbetätigung.
Innerhalb der Serie stehen Varianten von 6 Nm bis 30 Nm zur Verfügung. Die Modelle M6, M10 und M20 verfügen über eine geräuschlose Softbremse für einen besonders ruhigen Lauf. Der M30-Antrieb arbeitet mit Flachbremse und ist für größere Rollladenbehänge ausgelegt. Alle Ausführungen sind für Rollladenwellen ab 50 mm geeignet und ausschließlich in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar. Die integrierte Kraftmessung mit Drehmomentabschaltung unterstützt den Behangschutz und sorgt für einen gleichmäßigen Lauf im täglichen Betrieb.
Technische Eigenschaften der RolTop/D+ NHK Serie
Die RolTop/D+ M NHK Rohrmotoren arbeiten mit mechatronischer Endlagenerkennung inklusive Softabschaltung. Durch die lernende Kraftmessung erkennt der Motor Veränderungen im Laufverhalten und passt die Endlagen automatisch an. Nach einer manuellen Bedienung über die Nothandkurbel ist keine vollständige Neueinstellung erforderlich. Die NHK-Bedienung erfolgt über eine 7-mm-Sechskantaufnahme beziehungsweise 6-mm-Vierkantaufnahme mit Übersetzung.
Das steckbare Anschlusskabel erleichtert die Montage und vereinfacht den Austausch vorhandener Antriebe. Die Antriebe eignen sich für klassische Rollladenanlagen im Wohnbereich ebenso wie für modernisierte Bestandsanlagen mit erhöhtem Sicherheitsanspruch. Typische Einsatzbereiche sind Terrassenausgänge, Fenster mit erschwertem Zugang oder Rollladenanlagen mit Anforderungen an eine zusätzliche manuelle Notbedienung.
1 bis 4 (von insgesamt 4)
elero RolTop/D+ NHK Rohrmotoren für Rollläden mit manueller Notbedienung
Die kabelgebundenen elero RolTop/D+ NHK Rollladenmotoren wurden für Rollladenanlagen entwickelt, bei denen neben automatisiertem Betrieb zusätzlich eine mechanische Bedienmöglichkeit gefordert wird. Durch die integrierte Nothandkurbel bleibt der Rollladen auch bei Stromausfall funktionsfähig. Gerade bei Terrassen- und Balkontüren oder in Bereichen mit Fluchtwegfunktion spielt diese Eigenschaft eine wichtige Rolle.
Die NHK-Ausführungen basieren auf der RevoLine-Motorplattform von elero und kombinieren automatische Endlagenerkennung mit lernender Kraftmessung. Dadurch entsteht ein ruhiger und kontrollierter Lauf des Rollladens. Gleichzeitig reduziert sich der Aufwand bei Wartung und Neueinstellung deutlich, weil die Motoren Endlagen nach manueller Kurbelbedienung selbstständig erkennen können.
Unterschiede zwischen Softbremse und Flachbremse
Innerhalb der Serie existieren technische Unterschiede zwischen den einzelnen Drehmomentbereichen. Die Varianten mit 6 Nm, 10 Nm und 20 Nm verfügen über eine geräuschlose Softbremse. Diese reduziert Laufgeräusche und sorgt für ein besonders weiches Bremsverhalten beim Erreichen der Endlagen.
Die 30-Nm-Ausführung arbeitet mit Flachbremse und ist für größere beziehungsweise schwerere Rollladenbehänge ausgelegt. Dadurch bleibt die Anlage auch bei höherem Behanggewicht stabil und kontrolliert.
Passende Drehmomentbereiche auswählen
Die Wahl des richtigen Rohrmotors richtet sich nach Gewicht, Größe und Material des Rollladenbehangs. Kleinere Kunststoffbehänge können häufig mit 6 Nm oder 10 Nm betrieben werden. Aluminium-Rollläden oder größere Anlagen benötigen dagegen meist 20 Nm oder 30 Nm.
Alle Motoren der M-Baureihe sind für Wellen ab 50 mm Durchmesser ausgelegt. Vor dem Austausch eines vorhandenen Motors sollten daher Wellengröße, Lagerseite und Adaptersystem geprüft werden. Bei bestehenden Rollladenanlagen ist zusätzlich relevant, ob bereits starre Wellenverbinder oder Hochschiebesicherungen verbaut wurden.
Selbstlernende Endabschaltung und Behangschutz
Die mechatronische Endlagenerkennung der RolTop/D+ NHK Motoren unterstützt eine automatische Anpassung der Endlagen. Ergänzt wird dies durch eine lernende Kraftmessung mit Drehmomentabschaltung. Dadurch reagiert der Motor sensibel auf Veränderungen im Laufverhalten des Rollladens.
Zusätzlich unterstützt der integrierte Langsamlauf in den Endbereichen einen materialschonenden Betrieb. Besonders bei hochwertigen Aluminiumbehängen reduziert dies mechanische Belastungen auf Welle, Aufhängung und Endleisten.
Einsatzbereiche der elero NHK Rollladenmotoren
Die RolTop/D+ NHK Serie eignet sich für private Wohngebäude, modernisierte Altbauten und Objektbereiche mit Anforderungen an zusätzliche Bedienmöglichkeiten bei Stromausfall. Häufig werden diese Motoren an Terrassentüren, bodentiefen Fenstern oder schwer erreichbaren Rollläden eingesetzt.
Durch die Plug-&-Play-Struktur mit steckbarem Anschlusskabel lassen sich bestehende Antriebe vergleichsweise einfach austauschen. Gleichzeitig bleibt die bekannte RevoLine-Systemlogik von elero erhalten.
FAQ zu elero RolTop/D+ NHK
Was bedeutet NHK bei elero Rohrmotoren?
NHK bezeichnet eine integrierte Nothandkurbel zur manuellen Bedienung des Rollladens bei Stromausfall.
Welche Wellengröße wird benötigt?
Die RolTop/D+ M NHK Serie ist für Rollladenwellen ab 50 mm Durchmesser ausgelegt.
Welche Drehmomente stehen zur Verfügung?
Verfügbar sind Varianten mit 6 Nm, 10 Nm, 20 Nm und 30 Nm.
Ist eine automatische Endlagenerkennung vorhanden?
Ja. Die Motoren verfügen über eine mechatronische Endlagenerkennung mit lernender Kraftmessung.
Wann wird eine Softbremse eingesetzt?
Die Modelle bis 20 Nm arbeiten mit geräuschloser Softbremse. Die 30-Nm-Ausführung nutzt eine Flachbremse.
