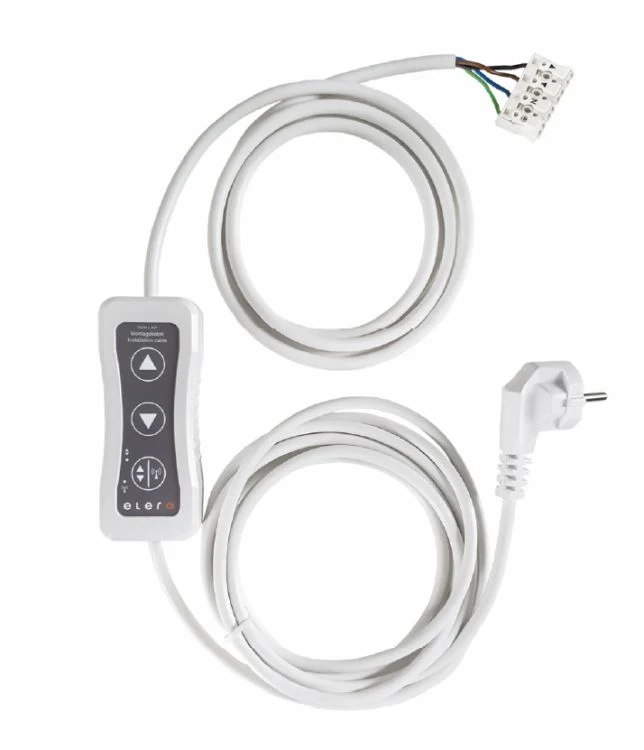

elero Montagekabel für RevoLine und Typ 15 #233958502
elero Montagekabel für RevoLine und Typ 15
Das elero Montagekabel 233958502 dient zur Inbetriebnahme, Funktionsprüfung und Einstellung kompatibler elero 230V-AC-Antriebe. RevoLine-Antriebe der Baureihen S, M und L sowie Typ-15-Antriebe werden über die 4-polige Klemme angeschlossen.
Für elero JA- und JA-Comfort-Jalousieantriebe wird zusätzlich der Kabeladapter 232851201 mit 4-adrigem Anschluss und STAK3 benötigt. Der Adapter kann in diesem Artikel als Option ausgewählt werden und ist außerdem separat im Shop erhältlich.
Rücknahmehinweis: Die Rücknahme von Montage- und Einstellkabeln ist ausgeschlossen.
Funktionen
- Einstellung der Endlagen kompatibler elero Antriebe
- Direkter Anschluss über 4-polige Klemme
- Allpolige Trennung
- Geeignet für RevoLine S, M und L sowie Typ 15
- JA- und JA-Comfort-Antriebe mit optionalem Adapter 232851201
Nachfolger bisheriger Montagekabel
Artikel 233958502 ersetzt die früheren elero Montagekabel mit den Artikelnummern 233958501, 233957701, 232460001 und 232430002.
Technische Zuordnung
| Antriebsgruppe | Anschluss |
|---|---|
| RevoLine S, M und L | Direkt über 4-polige Klemme |
| Typ 15 | Direkt über 4-polige Klemme |
| JA / JA Comfort | Mit Kabeladapter 232851201 |
Vorteile
- Ein Montagekabel für mehrere elero Baureihen
- Klare Motoranbindung über die 4-polige Klemme
- Erweiterbar für Jalousieantriebe
- Originales elero Montagezubehör
Einsatzbereiche
Das Montagekabel wird bei Montage, Inbetriebnahme, Funktionsprüfung und Endlageneinstellung kompatibler elero Rohr- und Jalousieantriebe verwendet. Maßgeblich ist stets die Bedienungsanleitung des angeschlossenen Antriebs.
Häufig gestellte Fragen
Ist der Kabeladapter 232851201 immer erforderlich?
Nein. Für RevoLine S, M und L sowie Typ 15 erfolgt der Anschluss direkt über die 4-polige Klemme. Der Adapter wird für JA- und JA-Comfort-Antriebe benötigt.
Ist der Adapter im Grundpreis enthalten?
Nein. Der Kabeladapter ist eine auswählbare Zusatzoption und zusätzlich als separater Artikel erhältlich.
Welche Schutzart besitzt das Montagekabel?
Das Montagekabel besitzt die Schutzart IP20 und ist für den trockenen Innenbereich vorgesehen.
Darf ein Endkunde den Netzanschluss vornehmen?
Arbeiten am 230V-Netz dürfen ausschließlich durch eine autorisierte Elektrofachkraft vorgenommen werden.
Weitere Informationen
| Hersteller | elero |
| Hersteller-Artikelnummer | 233958502 |
| Produkttyp | Montage- und Einstellkabel |
| Spannungsversorgung | 230V/50Hz |
| Anschluss | 4-polige Klemme |
| Trennung | Allpolig |
| Schutzart | IP20 |
| Direkte Zuordnung | RevoLine S, M und L; Typ 15 |
| Mit Adapter 232851201 | JA und JA Comfort |
| Ersetzt | 233958501, 233957701, 232460001, 232430002 |
| TARIC/Zolltarifnummer | 8544429090 |
1x elero Montagekabel 233958502 in der ausgewählten Ausführung.
Der Kabeladapter 232851201 ist nur enthalten, wenn die entsprechende Option ausgewählt wurde. Antrieb und weiteres Zubehör sind nicht enthalten.
Die genaue Vorgehensweise zur Einstellung ist der Bedienungsanleitung des jeweiligen Antriebs zu entnehmen. Montage, Anschluss und Demontage dürfen nur im spannungslosen Zustand erfolgen. Arbeiten am 230V-Netz sind ausschließlich durch eine autorisierte Elektrofachkraft auszuführen.
