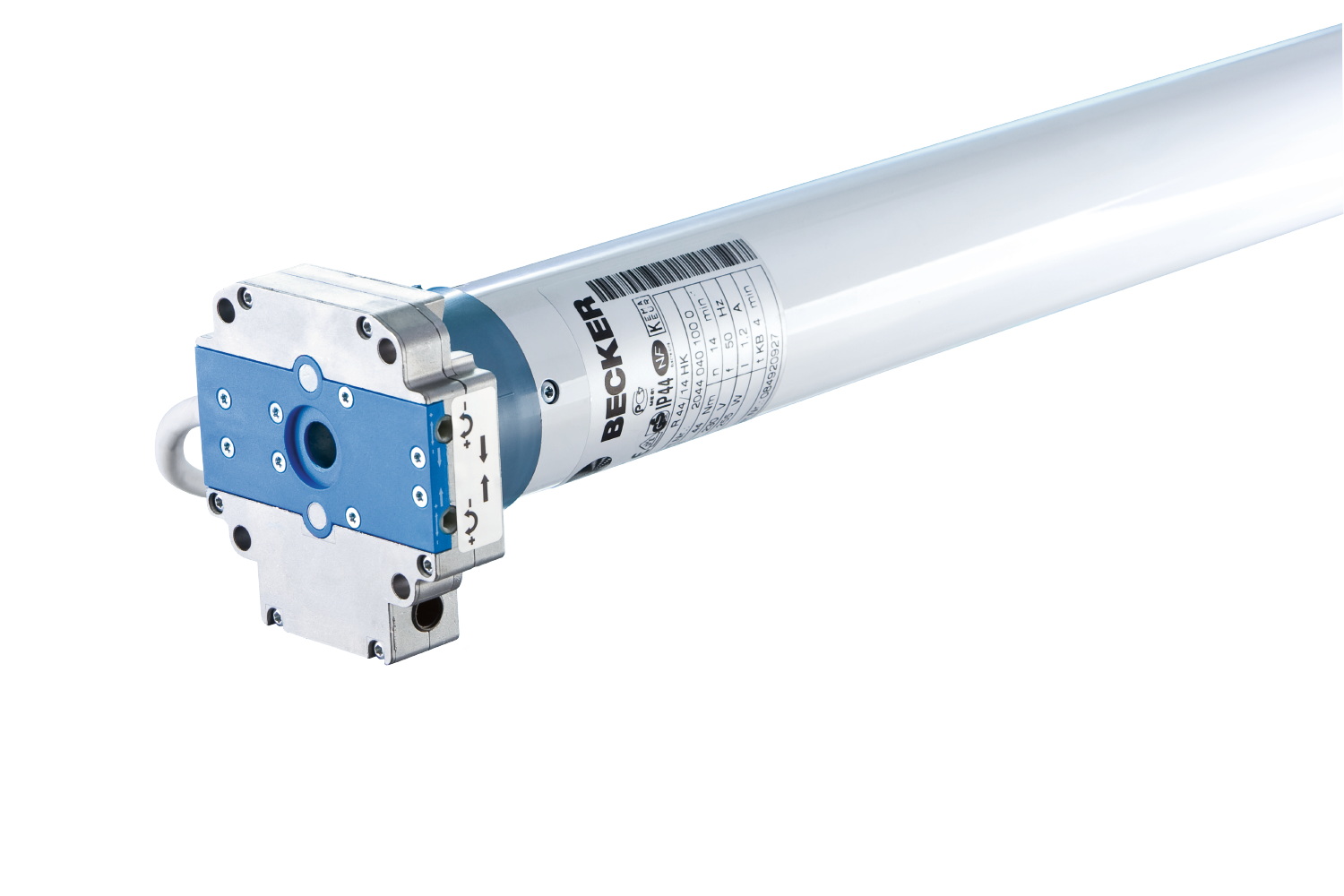

Becker Antriebe mit Handkurbel-Anschluss
Becker Antriebe mit Handkurbel-Anschluss für NHK-Anwendungen
Becker NHK-Antriebe verbinden einen elektrischen Rohrmotor mit einer mechanischen Handkurbelaufnahme. Dadurch lassen sich Rollläden, Rolltore und bestimmte Sonnenschutzanlagen auch dann bewegen, wenn die elektrische Bedienung ausfällt oder für Wartung und Service eine manuelle Notbedienung gefordert ist.
Der Schwerpunkt liegt auf Becker R-M05, L-M05 und L-M07 Motoren mit Handkurbel-Anschluss. Die R-Baureihe ist für Wickelwellen ab Ø 50 mm ausgelegt, die L-Baureihe für Wickelwellen ab Ø 63 mm. Innerhalb der Auswahl stehen Universalmotoren und Gleichstromantriebe, jeweils mit mechanischer Endlageneinstellung und separater NHK-Funktion.
R-M05 und L-M05 als universelle NHK-Rohrmotoren
Becker R-M05 deckt typische Rollladen-, Rolltor- und Markisenanwendungen im Ø-45-mm-Motorsegment ab. Becker L-M05 ist die größere Plattform für stärkere Anlagen, größere Wickelwellen und höhere Lasten im Rollladen- und Sonnenschutzbereich. Entscheidend sind Drehmoment, Wellenmaß, Einbauraum und die Lage des Kurbelabgangs.
L-M07 Gleichstromantriebe mit Handkurbel
Die Becker L-M07 Ausführungen arbeiten als 24-V-Gleichstromantriebe mit Handkurbel-Anschluss. Sie werden für Rollladenanwendungen eingesetzt und sind bei 60 Nm oder 120 Nm verfügbar. Die niedrige Drehzahl und die Schutzkleinspannung machen diese Motorgruppe besonders für Anlagen interessant, bei denen DC-Technik gefordert ist.
Auswahl nach Anlage, Last und Notbedienung
Bei einem Becker Handkurbel Motor reicht die Nennkraft allein nicht aus. Geprüft werden müssen Wickelwelle, Behanggewicht, Anlagenbreite, Lagerseite, Befestigung und Kurbelweg. Zubehör wie Gelenklager, Ösen, Anschlussstücke oder Adapter gehört nur dann zur Planung, wenn es zur Motorserie und zur Einbausituation passt.
1 bis 3 (von insgesamt 3)
Kaufberatung für Becker Rohrmotoren mit Nothandkurbel
Ein Becker Rohrmotor NHK wird gewählt, wenn eine Anlage elektrisch laufen soll, aber zusätzlich eine mechanische Bedienmöglichkeit benötigt. Das betrifft vor allem größere Rollläden, Rolltore, Markisenanlagen und technische Sonderlösungen. Die Handkurbel ersetzt dabei keine fachgerechte Motor- und Lastauslegung, sondern ergänzt den Antrieb um eine unabhängige Bedienebene.
Für die technische Auswahl ist zuerst die Motorbaureihe zu prüfen. R-M05 steht für das kompaktere Rohrmotorformat mit Wickelwellen ab Ø 50 mm. L-M05 und L-M07 gehören zur größeren L-Plattform für Wickelwellen ab Ø 63 mm. Diese Unterscheidung ist wichtig, weil Adapter, Lager, Wellenanbindung und Einbaulänge nicht frei austauschbar sind.
Mechanische Endlagen und elektrische Ausführung
R-M05 und L-M05 sind Universalmotoren mit mechanischer Endlageneinstellung. Die Endpunkte werden am Motor eingestellt und bleiben unabhängig von einer Funkzentrale oder Smart-Home-Komponente erhalten. L-M07 ist dagegen als Gleichstromantrieb ausgeführt und arbeitet mit 24 V DC. Diese Ausführung ist für Anlagen vorgesehen, bei denen Gleichstromversorgung, Schutzkleinspannung oder eine besondere Steuerungsumgebung gefordert ist.
Die Produktwahl sollte immer über die technischen Grenzwerte erfolgen: Drehmoment, Drehzahl, Rohrdurchmesser, Einbaulänge, Nennspannung, Anschlussart und Schutzart müssen zur Anlage passen. Ein zu schwacher Motor kann überlastet werden, ein unnötig starker Motor kann mechanische Bauteile stärker beanspruchen. Bei Altanlagen ist zusätzlich zu prüfen, ob vorhandene Lager, Wellenadapter und Kurbelkomponenten weiterverwendet werden dürfen.
Austausch und Nachrüstung
Beim Austausch eines vorhandenen NHK-Antriebs ist die alte Typbezeichnung der wichtigste Bezugspunkt. Artikelnummer, Drehmoment, Rohrserie und Abmessungen sollten mit dem Ersatzmotor abgeglichen werden. Besonders bei Handkurbel-Anschlüssen ist die Position des Abgangs entscheidend, weil Wanddurchführung, Gelenklager, Öse oder Kurbelstange sonst nicht sauber fluchten.
Eine Nachrüstung von Standardmotor auf NHK-Antrieb ist nur sinnvoll, wenn der Kasten, die Lagerung und der Bedienweg die zusätzliche Mechanik aufnehmen können. Der Motor selbst benötigt eine passende Wellenaufnahme und eine stabile Lagerseite. Zubehör für Handkurbel und Montage darf nicht pauschal übernommen werden, sondern muss zur gewählten Becker Serie passen.
Abgrenzung zu Funk- und Standardmotoren
NHK-Motoren sind keine Funkmotoren nur wegen der vorhandenen Handkurbel. Die elektrische Steuerung hängt von der jeweiligen Motorausführung und der vorhandenen Anlage ab. Funkhandsender, Sensorik, Zentralen oder Smart-Home-Funktionen gehören nur dann dazu, wenn sie über separate Steuergeräte realisiert werden. Der eigentliche Mehrwert dieser Motorgruppe ist die mechanische Notbedienung.
Standard-Rohrmotoren ohne Handkurbel-Anschluss sind konstruktiv einfacher und benötigen weniger mechanisches Zubehör. Sie sind passend, wenn keine manuelle Notbedienung gefordert ist. Sobald eine Anlage auch ohne Strom bewegt werden muss, führt der Weg technisch zu einem NHK-Antrieb mit korrekter Kurbelanbindung.
FAQ
Was bedeutet NHK bei Becker?
NHK bezeichnet die Nothandkurbel-Funktion beziehungsweise den Handkurbel-Anschluss am Rohrmotor.
Welche Serie passt für Wickelwellen ab Ø 50 mm?
Für dieses Maß ist die Becker R-M05 Baureihe relevant, sofern Drehmoment und Einbausituation zur Anlage passen.
Wann wird die L-Baureihe verwendet?
L-M05 und L-M07 werden bei größeren Wickelwellen ab Ø 63 mm und entsprechend ausgelegten Anlagen verwendet.
Ist L-M07 ein normaler 230-V-Motor?
Nein. L-M07 ist ein Gleichstromantrieb mit 24 V DC und Handkurbel-Anschluss.
Kann vorhandenes Zubehör weitergenutzt werden?
Nur nach technischer Prüfung von Serie, Lagerung, Wellenanbindung und Kurbelabgang.
