Becker Mehrfachsteuerrelais für zwei Antriebe #49060001110

Becker Mehrfachsteuerrelais #49060001110

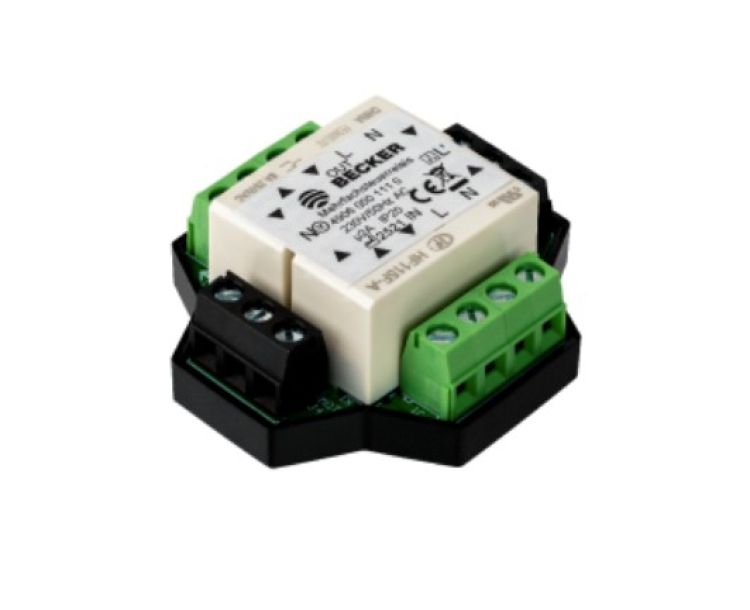

Das Becker Mehrfachsteuerrelais mit der Artikelnummer 49060001110 ist eine kompakte bedrahtete Steuerung zum gemeinsamen Ansteuern mehrerer Rollladen- und Sonnenschutzantriebe. Es ermöglicht das Parallelschalten von maximal zwei Antrieben mit mechanischer Endabschaltung und kann darüber hinaus zur Ansteuerung mehrerer Antriebe mit elektronischer Endabschaltung eingesetzt werden.

Das Relais eignet sich außerdem zum Aufbau von Gruppen- und Zentralsteuerungen. Zeitschaltuhren und Sonnenschutzsteuerungen können vorgeschaltet werden, sodass sich bestehende Anlagen um zeit- oder sensorabhängige Steuerungsfunktionen erweitern lassen. Durch die kompakte Bauform mit nur 22 mm Tiefe ist die Montage in einer Unterputz-Gerätedose Ø 58 mm nach DIN EN 49073 / DIN EN 60670 oder in einer tiefen Unterputz-Schalterdose hinter dem Bedienelement möglich.

Funktionen

• Parallelschalten von maximal zwei Antrieben mit mechanischer Endabschaltung
• Ansteuerung mehrerer Antriebe mit elektronischer Endabschaltung möglich
• Aufbau von Gruppen- und Zentralsteuerungen
• Zeitschaltuhren vorschaltbar
• Sonnenschutzsteuerungen vorschaltbar
• Einbau in Unterputz-Gerätedosen Ø 58 mm
• Einbau in tiefe Unterputz-Schalterdosen hinter dem Bedienelement

Einsatzbereich

Das Mehrfachsteuerrelais wird in bedrahteten Rollladen-, Markisen- und Sonnenschutzsteuerungen eingesetzt, wenn mehrere Antriebe über ein gemeinsames Bedienelement oder eine übergeordnete Steuerung angesteuert werden sollen.

Typische Anwendungen sind Doppelanlagen mit zwei Rohrmotoren, Gruppensteuerungen mehrerer Rollläden oder Sonnenschutzanlagen sowie Zentralsteuerungen mit vorgeschalteter Zeitschaltuhr oder Sonnenschutzautomatik. Durch die Unterputzmontage kann das Relais platzsparend direkt hinter einem geeigneten Bedienelement oder in einer separaten Gerätedose installiert werden.

Vorteile

• Zwei mechanische Antriebe gemeinsam ansteuerbar
• Gruppen- und Zentralsteuerungen realisierbar
• Zeitschaltuhren und Sonnenschutzsteuerungen vorschaltbar

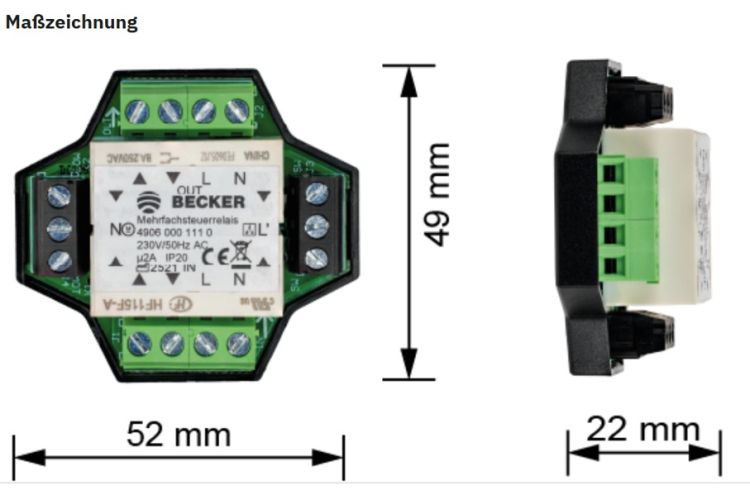

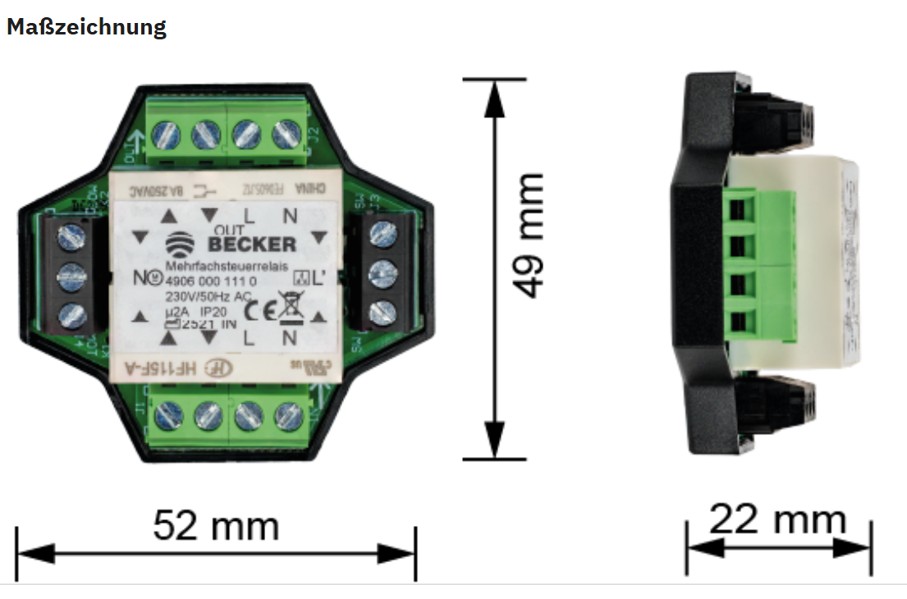

• Kompakte Abmessungen von 52 × 49 × 22 mm
• Unterputzmontage in standardisierten Gerätedosen
• Nur 22 mm Einbautiefe
• Original Becker Steuerungszubehör

FAQ

Wofür wird das Becker Mehrfachsteuerrelais verwendet?

Das Relais dient zum gemeinsamen Ansteuern von maximal zwei Antrieben mit mechanischer Endabschaltung. Bei Antrieben mit elektronischer Endabschaltung können laut Becker auch mehrere Antriebe angesteuert werden.

Können zwei Rohrmotoren mit mechanischer Endabschaltung parallel angeschlossen werden?

Ja. Genau hierfür ist das Mehrfachsteuerrelais ausgelegt. Es ermöglicht das gemeinsame Ansteuern von maximal zwei Antrieben mit mechanischer Endabschaltung.

Können Zeitschaltuhren vorgeschaltet werden?

Ja. Zeitschaltuhren können dem Mehrfachsteuerrelais vorgeschaltet werden und ermöglichen dadurch eine zeitabhängige Steuerung der angeschlossenen Antriebe.

Können Sonnenschutzsteuerungen vorgeschaltet werden?

Ja. Auch Sonnenschutzsteuerungen können vorgeschaltet werden. Dadurch lassen sich beispielsweise automatisierte Steuerbefehle einer übergeordneten Sonnenschutzsteuerung an die angeschlossenen Antriebe weitergeben.

Kann das Relais für Gruppensteuerungen verwendet werden?

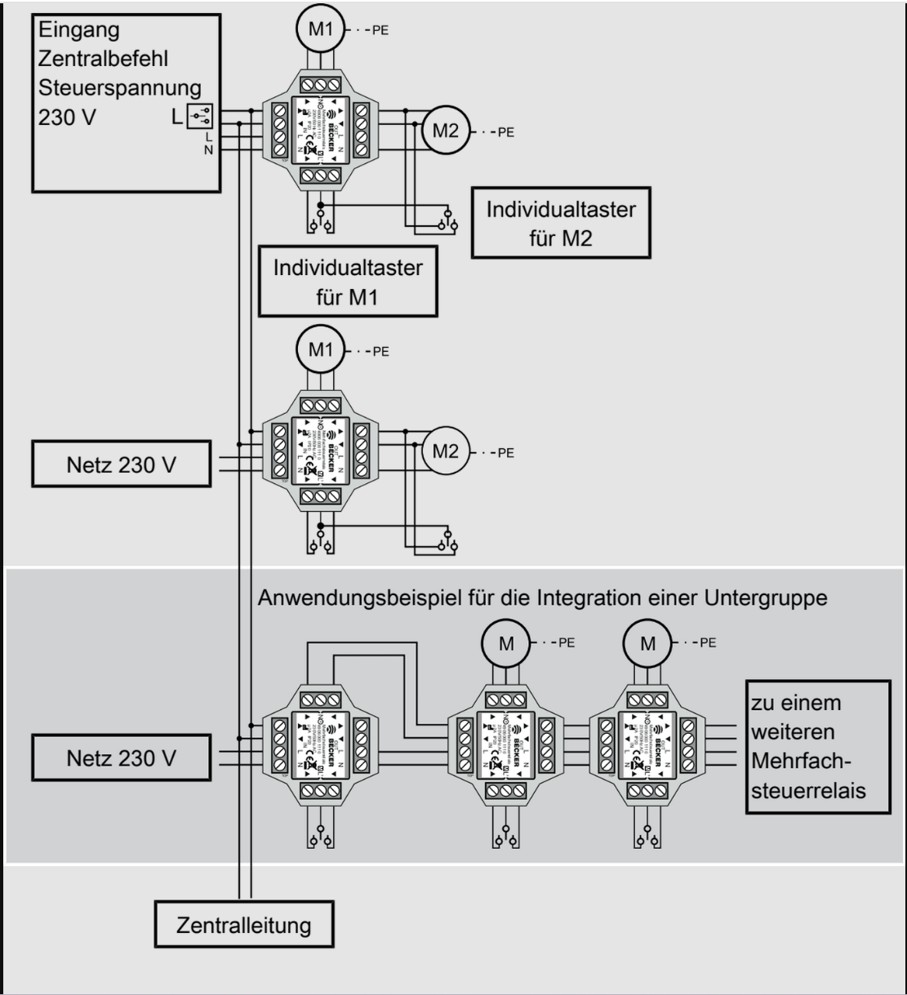

Ja. Das Mehrfachsteuerrelais kann zum Aufbau von Gruppen- und Zentralsteuerungen eingesetzt werden. Für weitere Untergruppen können zusätzliche Mehrfachsteuerrelais verwendet werden.

Passt das Relais in eine normale Unterputzdose?

Ja. Der Einbau ist in Unterputz-Gerätedosen Ø 58 mm nach DIN EN 49073 / DIN EN 60670 möglich. Aufgrund der geringen Tiefe von 22 mm kann das Relais außerdem in einer tiefen Unterputz-Schalterdose hinter dem Bedienelement installiert werden.
