WAREMA MSE Inside 6 AP/REG #1002086 #1002756

Art.Nr.:: 1002086, 1002756
Lieferzeit:
Lagerbestand:: 999 Stück

Montageart:

Staffelpreise

1-2 Stk.: je 262,10 EUR
3-4 Stk.: je 256,90 EUR
> 4 Stk.: je 254,20 EUR

UVP 478,80 EUR
Ihr Preis 262,10 EUR

inkl. 19% MwSt.

Anzahl

WAREMA MSE Inside 6 AP/REG

Motorsteuereinheit (MSE) zur Ansteuerung von bis zu sechs Sonnenschutz- oder Fensterantrieben (24 V-Antrieb). Es findet eine direkte Ansteuerung von bis zu sechs 24 V- Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort statt. Zudem kann man mehrere Motorsteuereinheiten zu einer Gruppe zusammenfassen und diese von einem Taster gemeinsam bedienen. Des Weiteren ist das Logikverhalten des Tasters zwischen Zeit- und Permanentlogik umschaltbar. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten), wobei eine Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen). Zudem ist das Programm „Auffächern“ integriert, was dazu dient, dass die Lamellen bei z.B. Jalousien nicht verdreht sind oder aneinander kleben bleiben. Hierbei sorgt ein kurzes Aufwenden in der unteren Endlage für eine einheitliche Lamellenstellung. Über einen Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z.B. ein Fenster geöffnet ist. Die örtliche Gruppenbildung erfolgt über DIP-Schalter.

► Hinweis: Es ist ein externes Netzteil für den 24 V-Motor erforderlich.

Funktionen

paarweise abgesicherte Motorausgänge
Zentraleingang
Eingänge für lokale Jalousietaster zur Einzel- oder Gruppenbedienung
Eingänge für externen Reedkontakt/Endschalter zur gegenseitigen Verriegelung
Gruppenbildung über Steuerleitung

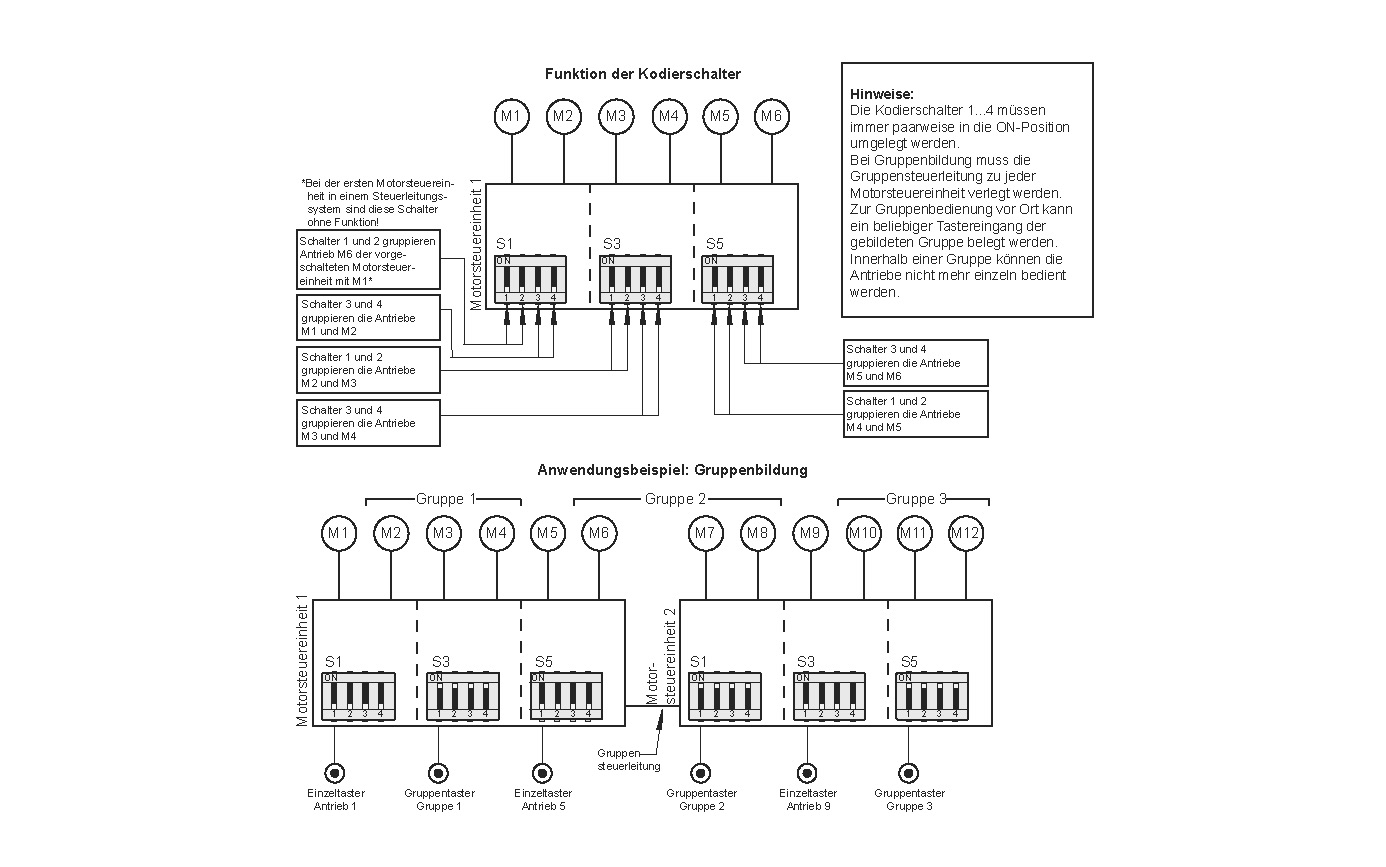

Gruppenbildung über DIP-Schalter (keine Verdrahtungsarbeiten)
Programmschalter zur Wahl zwischen Zeit- oder Permanentlogik und zur Aktivierung der Funktion „Auffächern“.

Artikelbezeichnung / Artikelnummer

MSE Inside 6 AP 1002756
MSE Inside 6 REG 1002086

Technische Daten

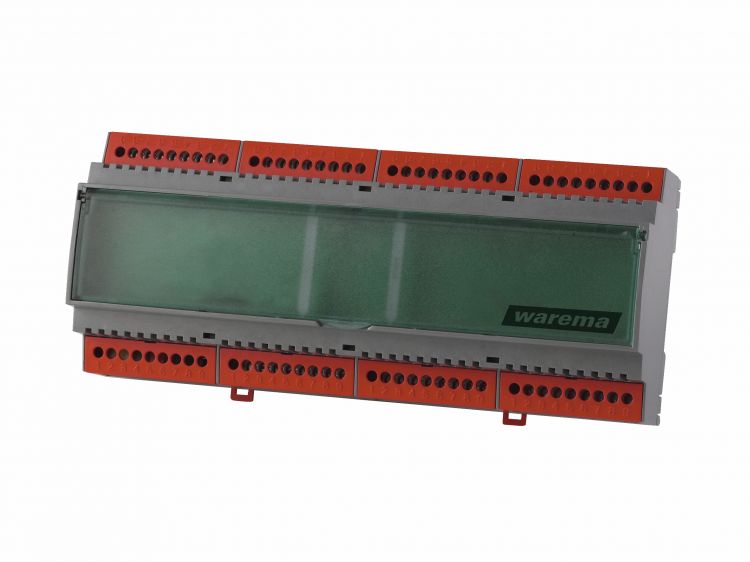

MSE Inside 6 REG

Betriebsspannung, Steuerspannung	24 V DC
Ausgang	6 x 24 V DC
Schaltleistung pro Ausgang	3 A bei 24 V DC
Logikverhalten	ZL, PL
Schutzart	IP 30
Schutzklasse	III
Montageart	Reiheneinbau (REG)
Baugruppenbreite	12 TE

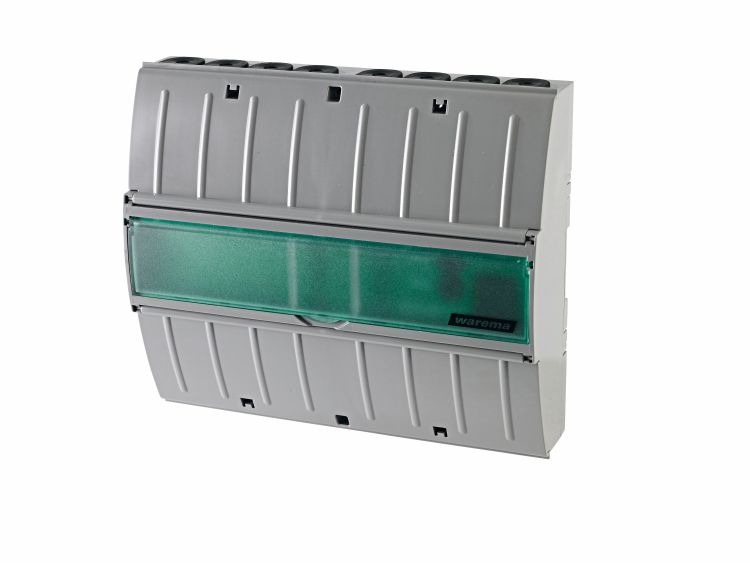

MSE Inside 6 AP

Betriebsspannung, Steuerspannung	24 V DC
Ausgang	6 x 24 V DC
Schaltleistung pro Ausgang	3 A bei 24 V DC
Logikverhalten	ZL, PL
Schutzart	IP 30
Schutzklasse	III
Montageart	Aufputz (AP)
Maße (BxHxT) in mm	210 x 180 x 60

Lieferumfang

1x MSE Inside 6 nach Wahl (REG oder AP)
Bedienungsanleitung
Zusatzzubehör nach Wahl

Bedienungsanleitung

	Technische Daten MSE Inside 6 REG
	Technische Daten MSE Inside 6 AP

Bedienungsanleitung MSE Inside

Technik Datenblatt

TECHNIK DATENBLATT 6 REG

TECHNIK DATENBLATT 6 AP

Zusatzausstattung

Zugentlastungsset für AP-Gehäuse - 1002236
Schaltnetzteil 24 V DC, 1,25 A UP - 2016370
Netzteil 24 V DC / 1,0 A AP - 629054
Schaltnetzteil 24 V DC / 2,5 A AP - 2024681
Schaltnetzteil 24 V DC / 2,5 A REG - 2024680
