WAREMA #1002754 #1002084 MSE Inside 2 AP/REG

WAREMA MSE Inside 2 AP/REG

Motorsteuereinheit (MSE) zur Ansteuerung von bis zu sechs Sonnenschutz- oder Fensterantrieben (24 V-Antrieb). Es findet eine direkte Ansteuerung von bis zu sechs 24 V- Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort statt. Zudem kann man mehrere Motorsteuereinheiten zu einer Gruppe zusammenfassen und diese von einem Taster gemeinsam bedienen. Des Weiteren ist das Logikverhalten des Tasters zwischen Zeit- und Permanentlogik umschaltbar. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten), wobei eine Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen). Zudem ist das Programm „Auffächern“ integriert, was dazu dient, dass die Lamellen bei z.B. Jalousien nicht verdreht sind oder aneinander kleben bleiben. Hierbei sorgt ein kurzes Aufwenden in der unteren Endlage für eine einheitliche Lamellenstellung. Über einen Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z.B. ein Fenster geöffnet ist. Die örtliche Gruppenbildung erfolgt über DIP-Schalter. Hinweis: Es ist ein externes Netzteil für den 24 V-Motor erforderlich.

Funktionen

• paarweise abgesicherte Motorausgänge
• Zentraleingang
• Eingänge für lokale Jalousietaster zur Einzel- oder Gruppenbedienung
• Eingänge für externen Reedkontakt/Endschalter zur gegenseitigen Verriegelung
• Gruppenbildung über Steuerleitung

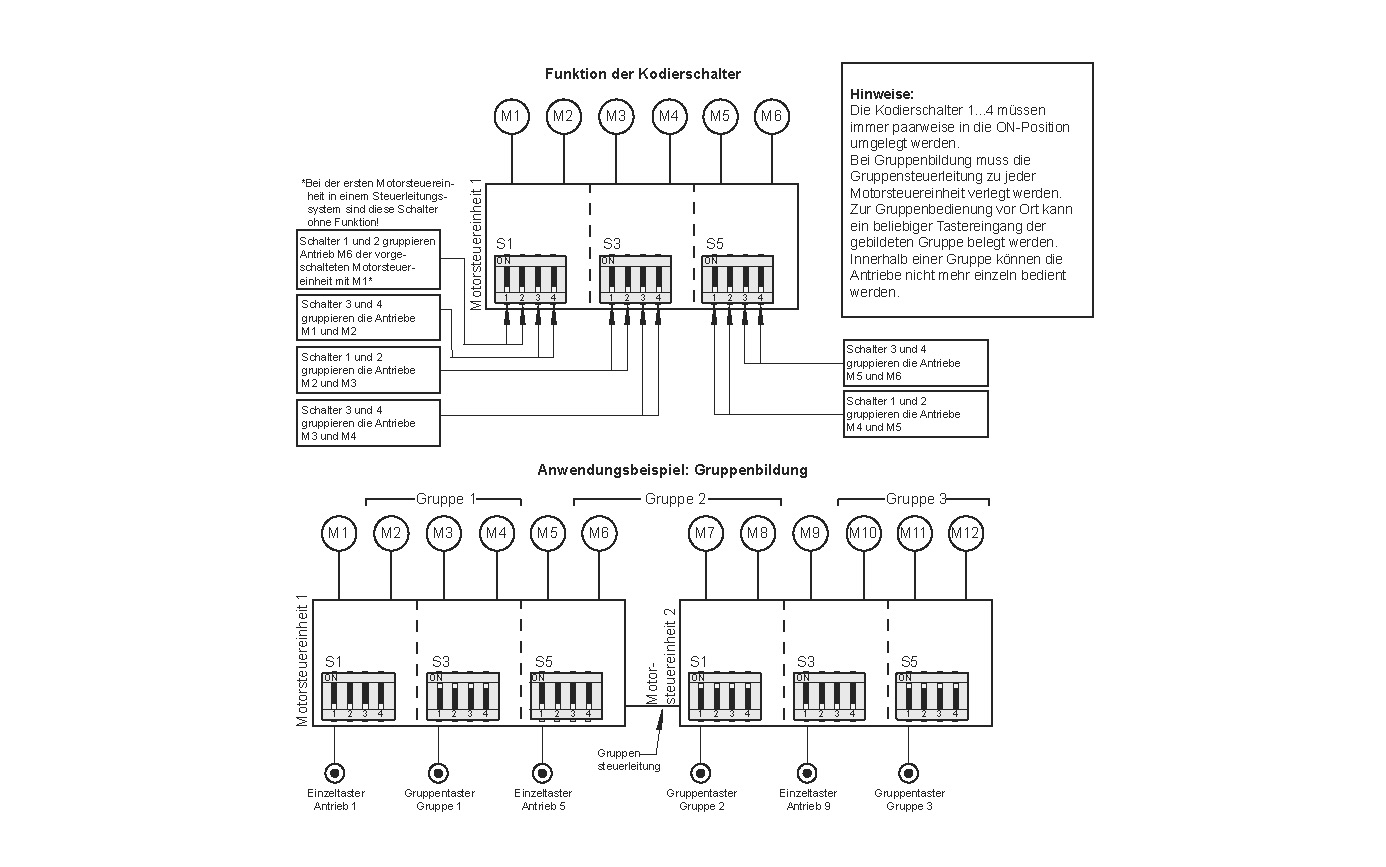

• Gruppenbildung über DIP-Schalter (keine Verdrahtungsarbeiten)
• Programmschalter zur Wahl zwischen Zeit- oder Permanentlogik und zur Aktivierung der Funktion „Auffächern“.

Technische Daten (produktbezogen)

• Betriebsspannung24 V DC
• Steuerspannung24 V DC
• Ausgang24 V DC
• LogikverhaltenZeitlogik / Permantentlogik

ArtikelbezeichnungArtikelnummer

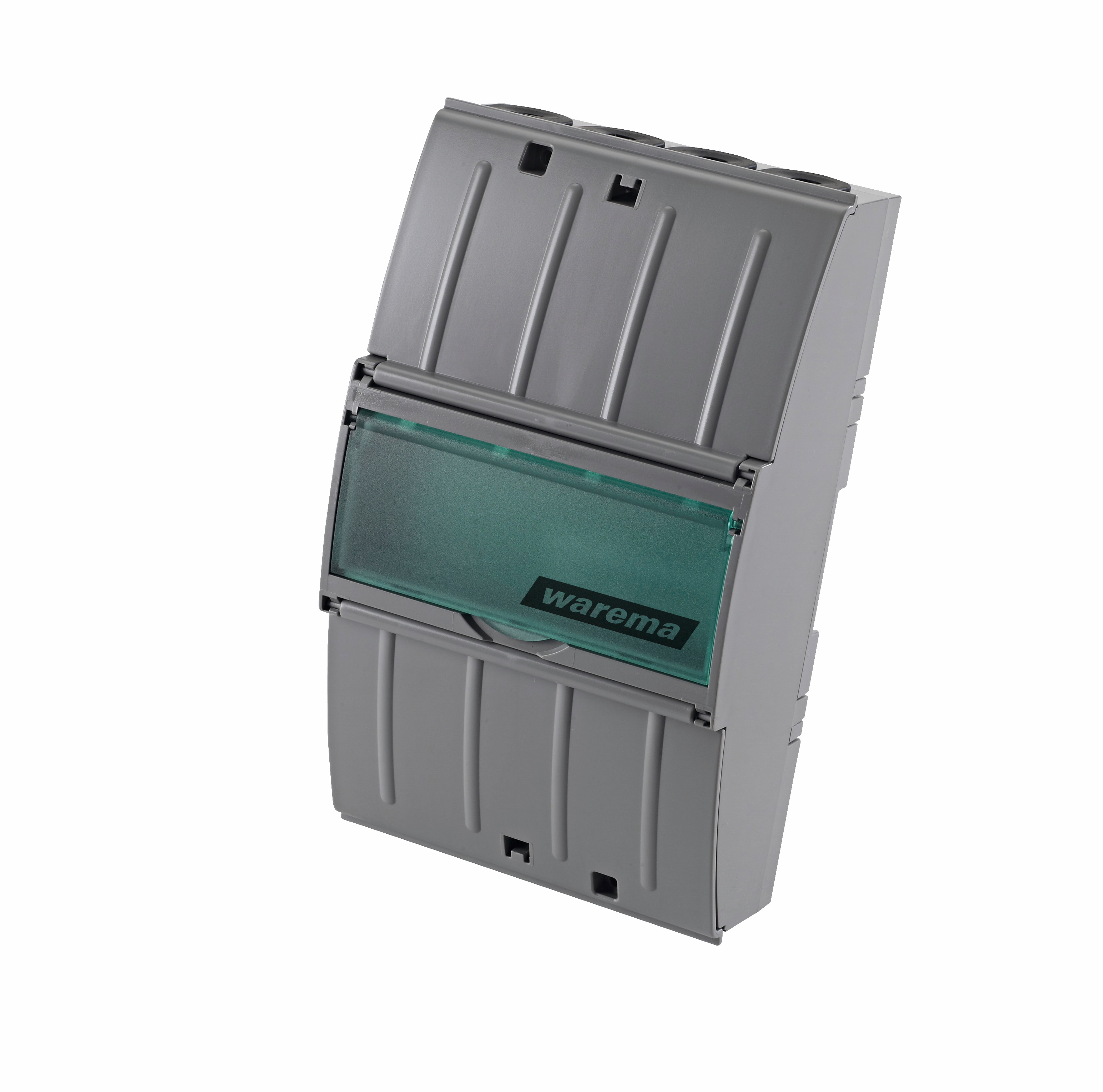

• MSE Inside 2 AP 1002 754

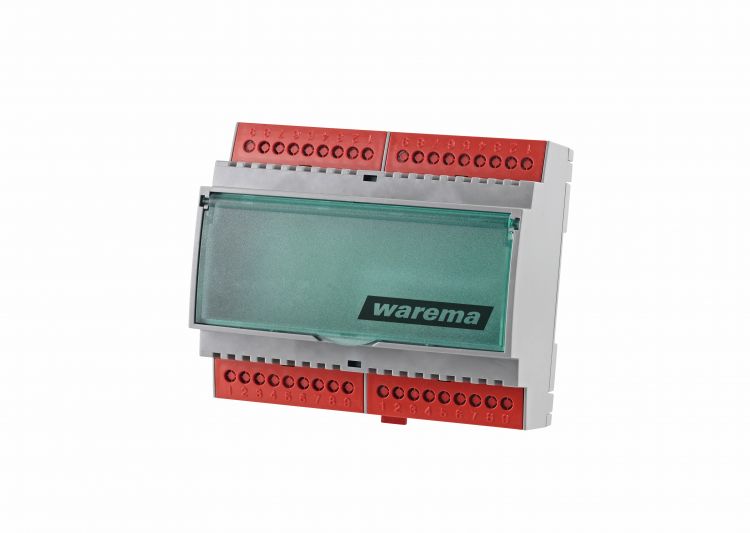

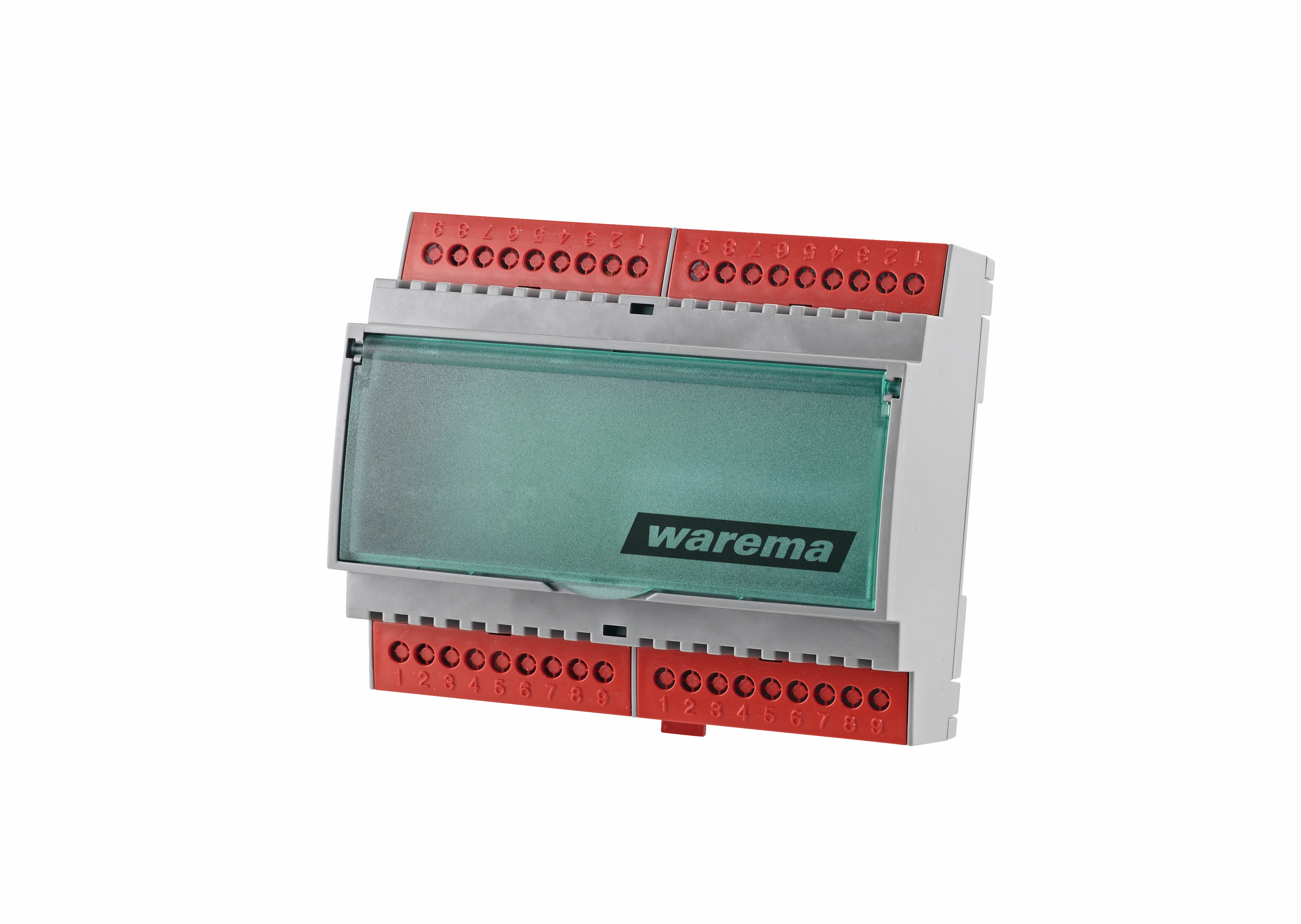

• MSE Inside 2 REG1002 084
