WAREMA MSE Inside 1 UP ZL/PL #1002670 #1002671

Art.Nr.:
1002670, 1002671
2-5 Werktage 2-5 Werktage (Ausland abweichend)
chevron-down
UVP 111,86 EUR
Ihr Preis 69,90 EUR

inkl. 19% MwSt.

Auf den Merkzettel
Woanders günstiger?
Frage zum Produkt
Beschreibung

WAREMA MSE Inside 1 UP ZL/PL

Die Motorsteuereinheit (MSE) Inside UP ist ein elektronisches Steuergerät zur Ansteuerung eines Sonnenschutzantriebes oder eines Fensterantriebes und ist in 2 Varianten lieferbar:

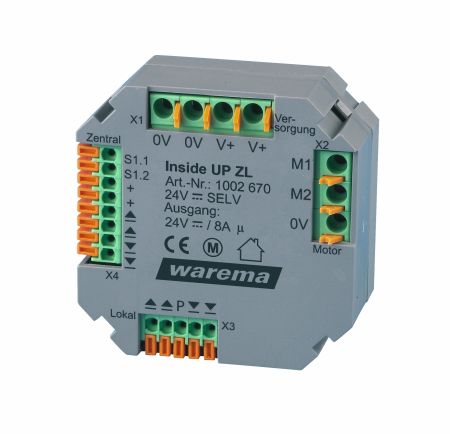

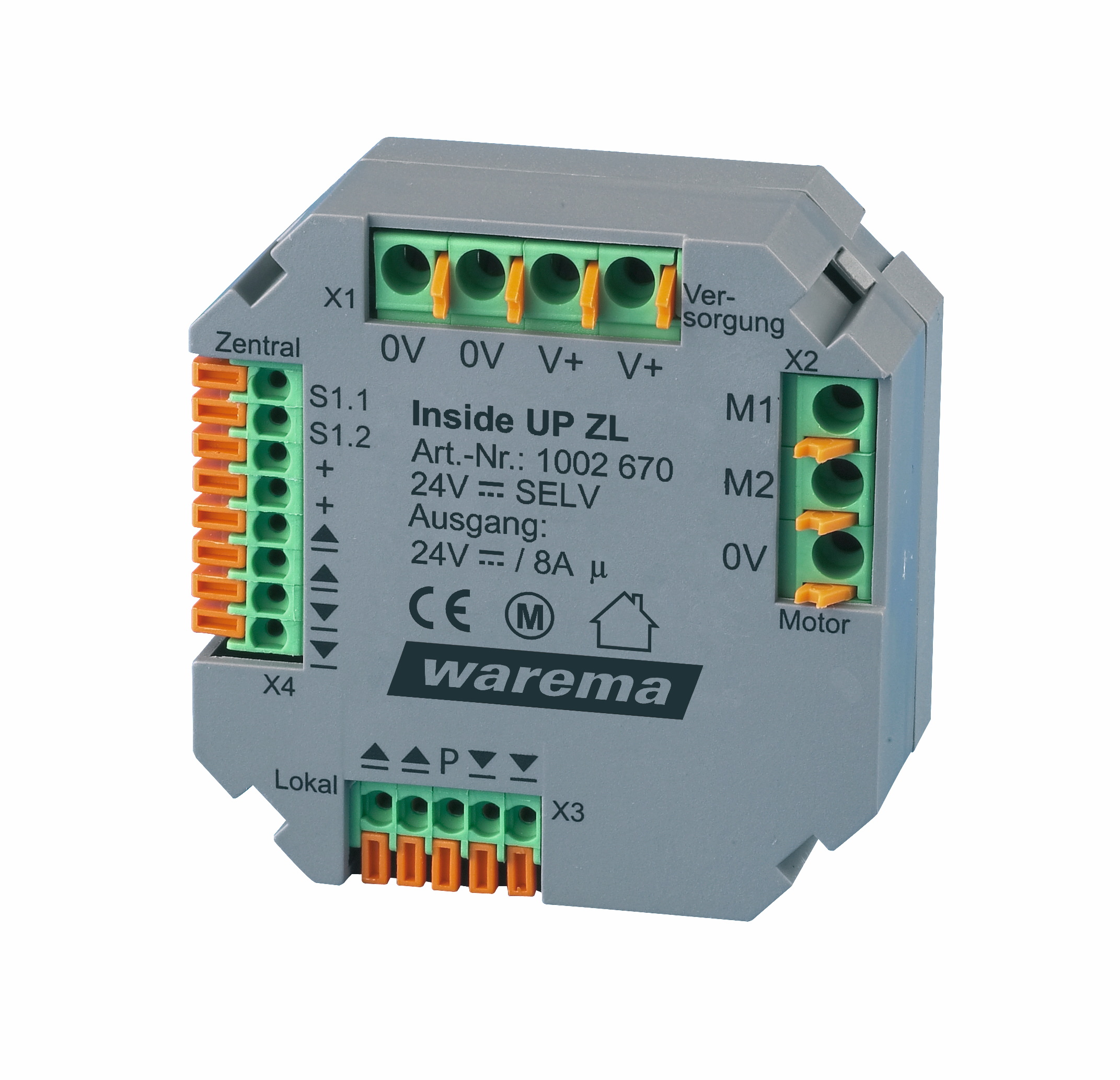

  • MSE Inside UP ZL (ZL=Zeitlogik) speziell für Lamellenprodukte wie z.B.: Jalousien / Lamellenprodukten
Motorsteuereinheit (MSE) zur direkten Ansteuerung eines Sonnenschutz- oder Fensterantriebes (24 V-Antrieb).Die Variante ZL dient zur direkten Ansteuerung von 24 V-Sonnenschutzantrieben (Lamellenprodukte) über Sonnenschutzzentrale oder einen Taster vor Ort, wobei die Variante PL zur direkten Ansteuerung von 24 V-Sonnenschutz- oder Fensterantrieben über Sonnenschutzzentrale oder einen Taster vor Ort dient. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten), wobei eine Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen). Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z.B. ein Fenster geöffnet ist. Die Versorgungsspannung für die MSE wird in einem externen Netzteil erzeugt. Hinweis: Es ist ein externes Netzteil für den 24 V-Motor erforderlich.

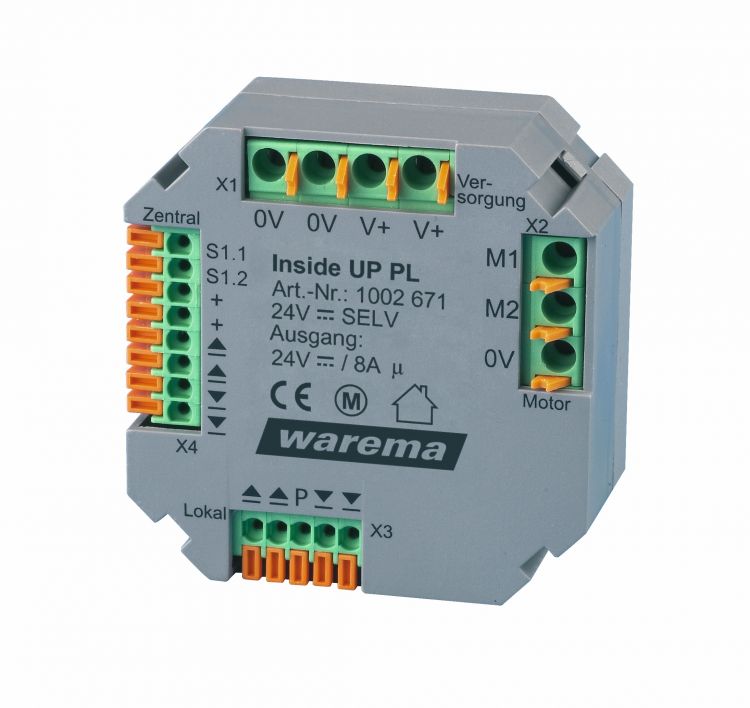

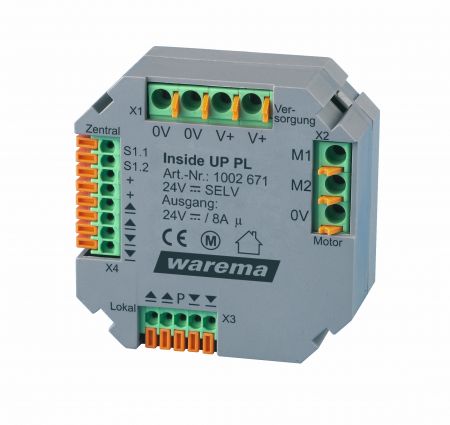

  • MSE Inside UP PL (PL=Permanentlogik) speziell für Stoffprodukte oder Fensterantriebe.
Die Versorgung der MSE und des Antriebes erfolgt mittels Sicherheitskleinspannung (SELV) von einem externen Netzteil. Der Antrieb kann über die MSE sowohl mittels Taster vor Ort als auch von einer übergeordneten Zentrale bedient werden. An die MSE kann außerdem ein externer potentialfreier Schalter angeschlossen werden z.B. zum Schutz Ihres innenliegenden Sonnenschutzbehangs bei geöffnetem Fenster. Mehrere MSE´s können, als Gruppe geschaltet, von einem Taster aus bedient werden.

Funktionen

  • Motorausgang
  • Zentraleingang
  • Eingang für lokalen Jalousietaster zur Einzel- oder Gruppenbedienung
  • Eingang für externen Reedkontakt/Endschalter zur gegenseitigen Verriegelung

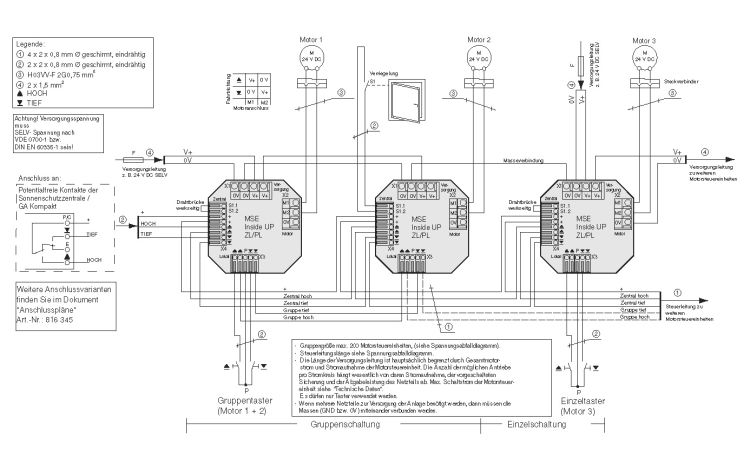

  • Gruppenbildung über Steuerleitung
Technische Daten
MSE Inside 1 ZL UP
Betriebsspannung, Steuerspannung, Ausgang24 V DC
Schaltleistung pro Ausgang8 A bei 24 V DC
LogikverhaltenZL
SchutzartIP 20
SchutzklasseIII
MontageartUnterputz
Maße (BxHxT) in mm48,5 x 48,5 x 20,4

MSE Inside 1 PL UP
Betriebsspannung, Steuerspannung, Ausgang24 V DC
Schaltleistung pro Ausgang8 A bei 24 V DC
LogikverhaltenPL
SchutzartIP 20
SchutzklasseIII
MontageartUnterputz
Maße (BxHxT) in mm48,5 x 48,5 x 20,4
Lieferumfang
  • MSE Inside 1 UP nach Wahl
  • Betriebsanleitung
  • Zusatzoptionen nach Wahl
Bedienungsanleitung
Bedingungsanleitung MSE Inside 1 ZL UP
Bedienungsanleitung MSE Inside 1 PL UP

Weitere Downloads unter auf der Hersteller-Website verfügbar.
Technik Datenblatt
 TECHNIK DATENBLATT 1 ZL UP
 TECHNIK DATENBLATT 1 PL UP
Zusatzausstattung
Schaltnetzteil 24 V DC, 1,25 A UP - 2016370
Netzteil 24 V DC / 1,0 A AP - 629054
Schaltnetzteil 24 V DC / 2,5 A AP - 2024681

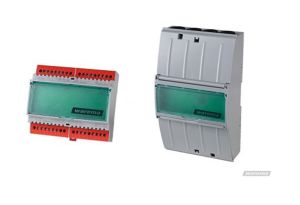

Schaltnetzteil 24 V DC / 2,5 A REG - 2024680
Herstellerangaben
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
97828 Marktheidenfeld
E-Mail: info@warema.de
Tel.: +49 9391 200
