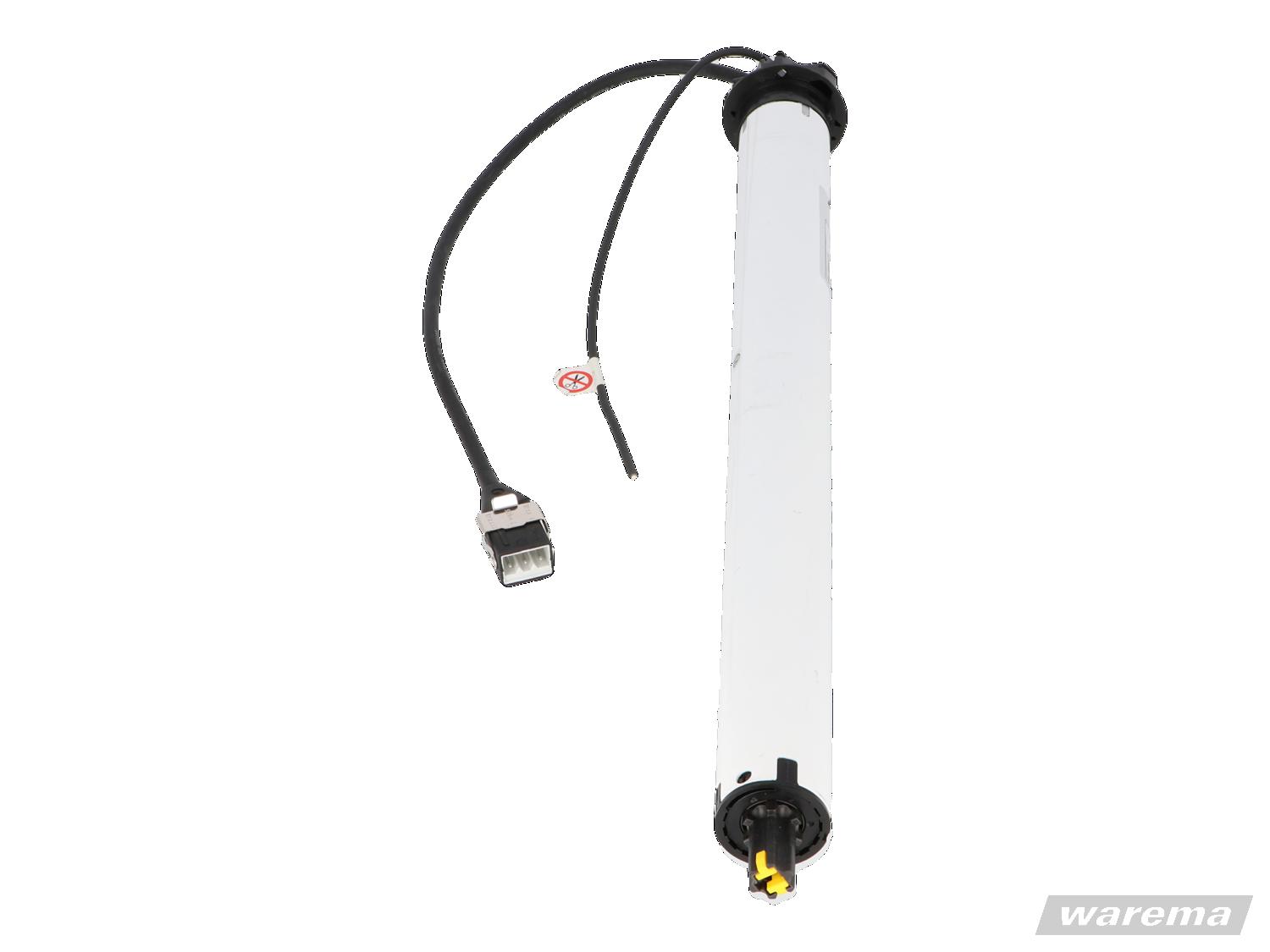

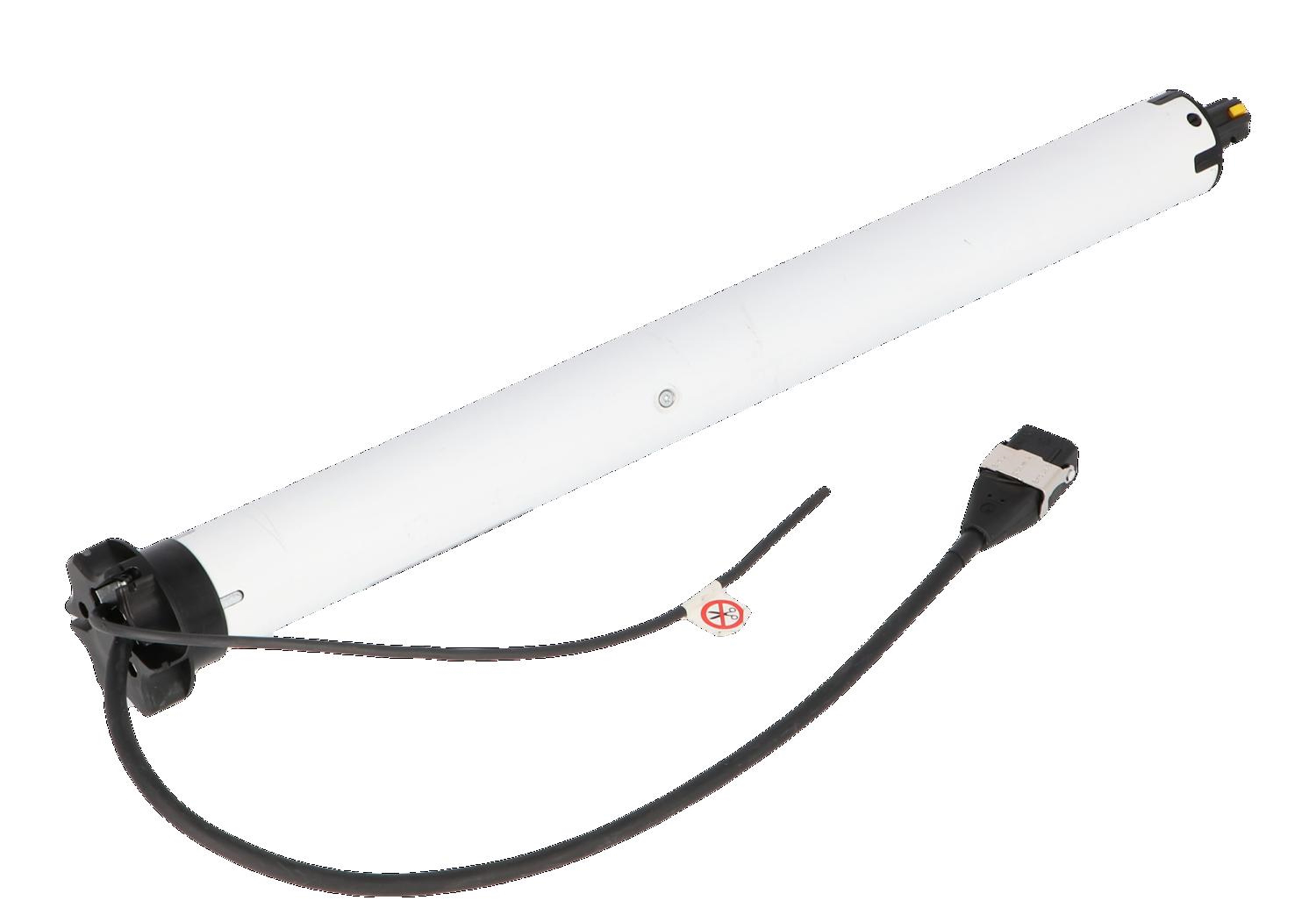

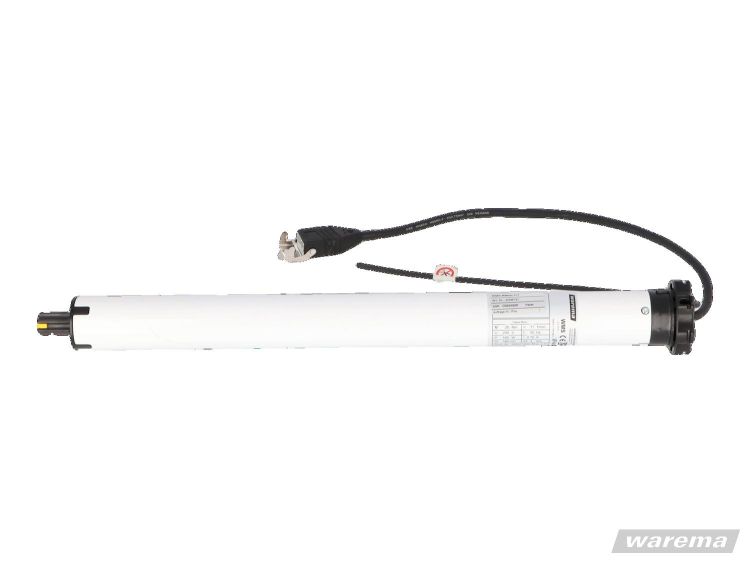

WAREMA WMS-MM 20/17 T Funk-Markisenmotor #2006731

Art.Nr.:: 2006731
Lieferzeit:: 2-4 Werktage außer Samstag (Ausland abweichend)
Lagerbestand:: Stück

Warema Motorkabel:

ab 402,90 EUR

inkl. 19% MwSt.

Anzahl

WAREMA WMS-Funkeinsteckmotor WMS-MM 20/17 T für den Einsatz von WAREMA Markisen

Der WAREMA WMS Funkmotor verfügt über einen Integrierten WMS-Funkempfänger und bietet einen optimalen Bedienungskomfort. Das verschlüsselte Funknetz verhindert unbefugten Zugriff durch Dritte. Die Motor-Endlagen können einfach und komfortabel durch einen WMS Handsender, die WMS Web Control oder über WMS studio pro vorgenommen werden. Bei diesem motor handelt es sich um einen Austauschmotor für folgende WAREMA Produkt-Modelle:

Im WMS-MM T motor ist eine automatische Tuchentlastung (T) integriert. Um die Tuchspannung zu verringerm und das Tuch zu schonen, fährt der motor in der oberen Endlage ein kurzes Stück in die Gegenrichtung.

Bei diesem Motor handelt es sich um einen Austauschmotor für folgende WAREMA Markisen:

Produktmerkmale

Abschaltung unten über Position
Abschaltung oben über Drehmoment
optimaler Blendenschluss
Blockiererkennung (Hochfahren)
Tuchlängenausgleich
Tuchentlastung
Komfortposition (Zwischenposition)
bidirektionale Funktechnologie
Positionsrückmeldung über WMS-Funk
positionsgenaues Anfahren über WMS-Funk
intelligente Routingfunktion
mit umfangreichen Steuerungskomponenten kombinier- und erweiterbar: WAREMA WMS

► HINWEIS: Die beiden Funksysteme EWFS und WMS sind NICHT miteinander kompatibel.

Technische Daten

Anwendung	Markisen
Endabschaltung	Elektronisch
Bedienart Motor:	Funk bidirektional
Sendefrequenz	2,4 GHz
Drehmoment (Nm)	20
Drehzahl (Upm)	17
Nennspannung (V)	230 V AC
Frequenz (Hz)	50
Nennstrom	0,75 A
Nennleistungsaufnahme	160 W
Schutzgrad (IP)	IP 44
Mindestlaufzeit bei 23°C	4 Min.
Motorleitung	0,5m steckbar
Überhitzungsschutz	Ja
Betriebstemperatur	-10 -40°C
Betriebstemperatur kurzzeitig	-20 -80°C
Motorleitung	H05RR-F 4 G 0,75mm², sw Typ WAREMA

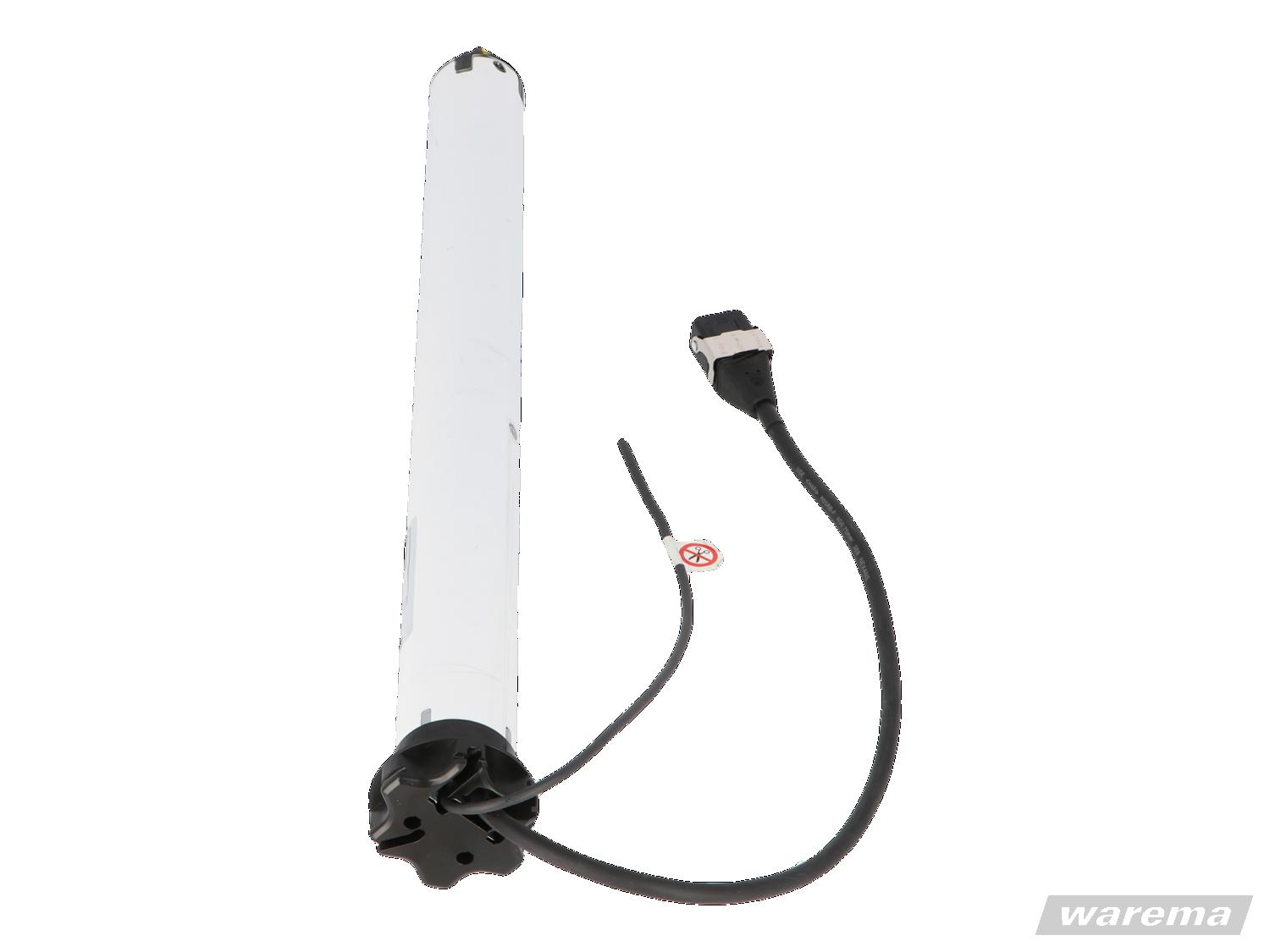

Motorkopf	Hipro-Kopf (Somfy)
