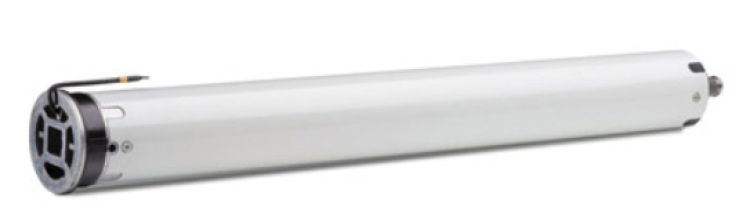

elero SunTop L-868 RH Funk-Markisenmotor

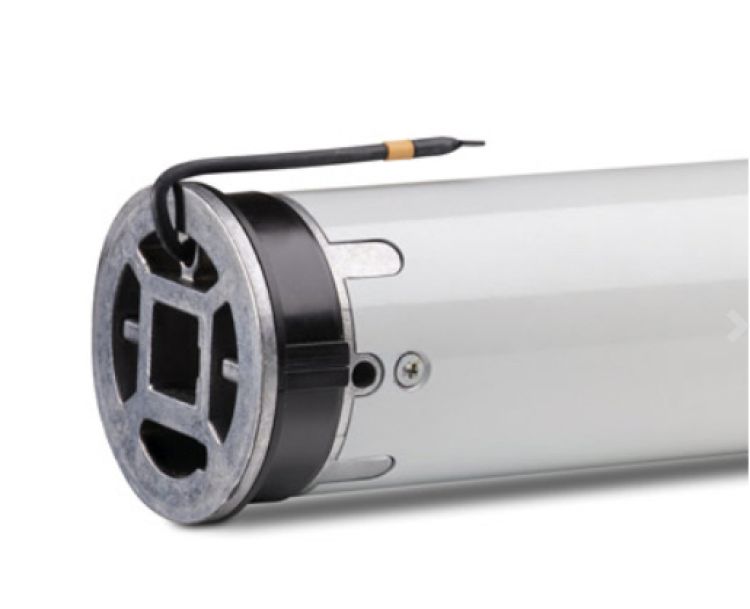

elero SunTop L-868 RH Funk-Markisenmotor für textilen Sonnenschutz mit Rund-Motorkopf
► Nachfolgemodell des elero SunTop L-868 und des elero Typ 11 CSM-868
► Bitte beachten Sie, dass der Antriebe ohne den Vierkantbolzen #233751501 oder den SH-Adapter #233750901 (bis 80Nm) nicht funktionsfähig ist!
Bei dem SunTop L-868 RH handelt es sich um einen Funkmotor für textilen Sonnenschutz wie Markisen. Der Markisenantrieb verfügt über eine mechatronische Endlagenerkennung mit Softabschaltung (sanfte Anschlagsfahrt) - durch die intelligente Kraftmessung wird der Antrieb geschont und die Lebensdauer der Behänge erhöht.
Die Markisenmotore SunTop L-868 RH mit integriertem Funkempfänger in der Baugröße L sind mit 40Nm #362240001, 60Nm #362340001, 80Nm #362440001, 100Nm #362540001 und 120Nm #362640001 verfügbar. Der runde Antriebskopf gewährleistet eine hohe Kraftübertragung. Zudem sind alle Antriebe sowohl für Links- als auch den Rechtseinbau geeignet.
► Information zur Lieferzeit
Da der Antrieb kundenspezifisch gefertig wird variiert die Lieferzeit. Sobald uns die Lieferzeit von elero genannt wird informieren wir Sie entsprechend!
Produktmerkmale
- Rund-Motorkopf überwickelbar
- für den textilen Sonnenschutz geeignet
- mechatronische Endlagenerkennung mit Softabschaltung
- intelligente Kraftmessung
- aktivierbare Entlastung an den Endlagen
- Blockiererkennung auf/ab
- Einsatz entweder mit 16mm Vierkantbolzen #233751501 oder SH-Adapter #233750901 (bis 80 Nm)
- Parallelschaltung möglich
- Anschlusskabel steckbar
- Endlagen über Montagekabel einstellbar
- Endlagenfahrt (obere / untere Endlage):
- auf Anschlag / frei einstellbar
- frei einstellbar / auf Anschlag
- auf Anschlag / auf Anschlag
- frei einstellbar / frei einstellbar
Markisenantrieb SunTop L-868 RH für Rohr-ø ab 63 mm Markisenwelle oder entsprechende Profilrohre
| Anwendung | Textiler Sonnenschutz |
| Bemessungs-Drehmoment (Nm) | 40 / 60 / 80 / 100 / 120 |
| Bemessungs-Drehzahl (Upm) | 14 / 14 / 14 / 11 / 11 |

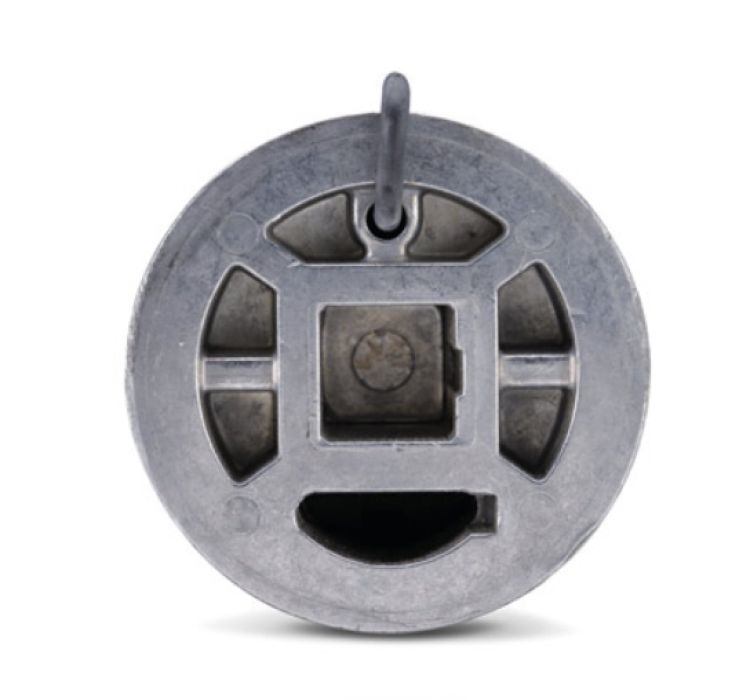

| Motorkopf | Rund-Motorkopf |
| Baugröße/Typ | SunTop L-868 RH |
| Endabschaltung | Mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | L (ab Ø = 63 mm) |
| Steuerung | Bidirektionaler Funk mit automatischer Routingfunktion |
| Funkfrequenz (MHz) | 868 MHz |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Bemessungs-Strom (A) | 1,45 / 1,55 / 1,8 / 1,7 / 2,0 |
| Bemessungs-Aufnahme (W) | 333 / 356 / 415 / 390 / 460 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 40,0 |
| Betriebsdauer (min S2) | 4,0 |

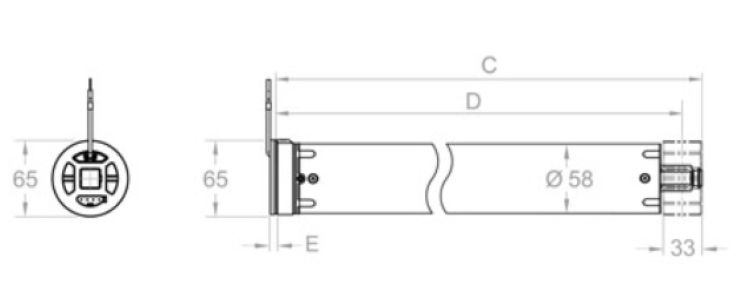

| Antriebslänge (mm) | 568,0 / 568,0 / 598,0 / 598,0 / 598,0 |
| Länge C (mm) | 563,0 / 563,0 / 593,0 / 593,0 / 593,0 |
| Länge D (mm) | 546,0 / 546,0 / 576,0 / 576,0 / 576,0 |
| Länge E (mm) | 5,0 |
| Gewicht (kg) | 4,8 / 4,8 / 4,8 / 4,8 / 4,8 |
| Betriebsumgebungstemperatur (°C) | -20 bis +60 |
| Konformität (VDE, EMC, CE) | CE |
- Motor in gewünschtem Drehmoment und gewähltem Zubehör
