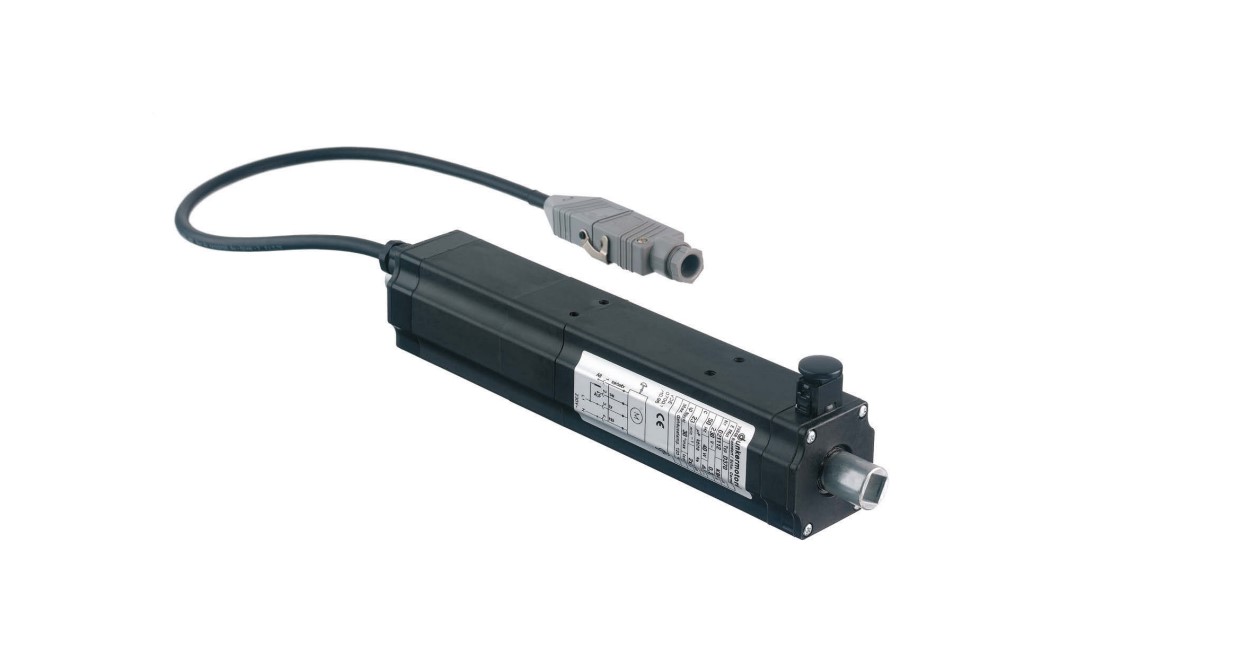

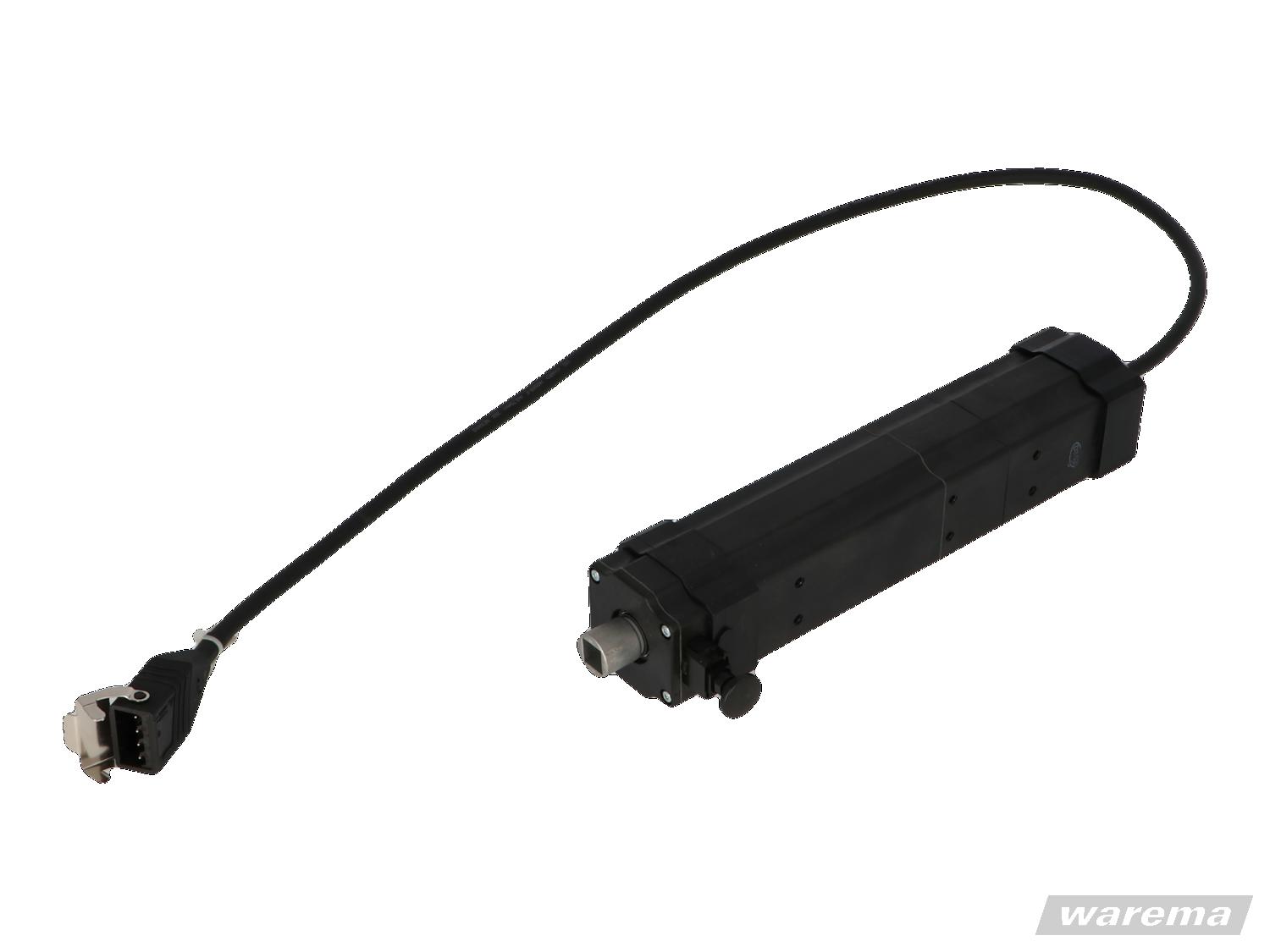

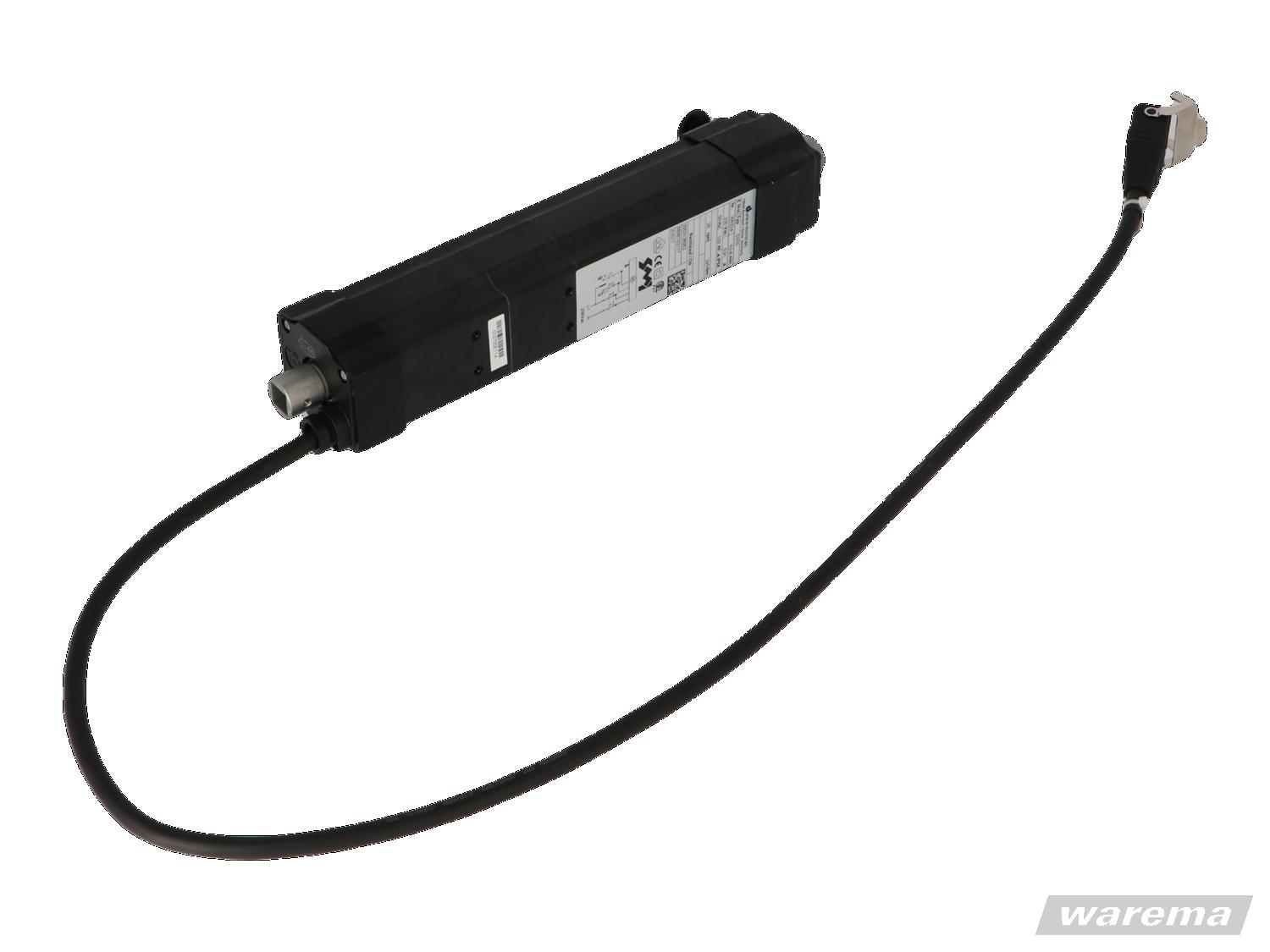

Dunker D370 SMI-Jalousieantrieb

Bei diesem Blockmotor handelt es sich um einen Austauschmotor für WAREMA Raffstoren/Jalousien. Der Jalousieantrieb Dunker D370 SMI (Standard Motor Interface) ist eine einheitliche Schnittstelle für elektronische Antriebe für Rollladen- und Sonnenschutzanlagen. Die Schnittstelle wurde für intelligente Antriebe mit integrierter, elektronischer Schaltung entwickelt. Diese ermöglicht Datentelegramme über die einheitliche Schnittstelle von der Steuerung zum Antrieb und zurück zu übermitteln. Der Vorteil dieser Schnittstelle ist, dass Produkte unterschiedlicher Hersteller miteinander kombiniert werden können.

Produktmerkmale

einstellbare Endlagen unten / oben
Antrieb mit integrierter Steuerelektronik
drehzahlgesteuerter Gleichlauf
prozentgenaues Positionieren
Positionsrückmeldung
langsame Wendung
Softstart / -stop
einheitliches Behanglaufbild - gerade bei großen Fassaden mit vielen Behängen - durch lastunabhängige Drehzahlregelung
Endlagen-Einstellung oben und unten über Steuerkabel (Motor muss nicht zugänglich sein)
Sicherheitsabschaltung (Schaltfühler oben)
Parallelschaltung mehrerer Motoren über einen Taster
Einsatz einfachster Steuerungsgeräte möglich, da Intergration vieler Funktionen im Antrieb enthalten ist

► Einbau immer mittig! Bei gekuppelten Anlange immer nahe der Gesamtanlangenmitte!

Technische Daten

Anwendung	Raffstore / Jalousien
Motor Bauart:	Blockmotor
Endabschaltung	Elektronisch
Bedienart Motor:	drahtgebunden
Abschaltfunktion oben:	Position
Abschaltfunktion unten:	Position
Drehmoment (Nm)	5
Drehzahl (Upm)	26
Nennspannung (V)	230 V AC
Nennstrom (A)	0,91
Nennleistungsaufnahme (W)	103
Leerlaufversluste bei Standby	Ja
Schutzgrad (IP)	IP 54
Mindestlaufzeit bei 23°C	6 Min.
Motorleitung	0,5m mit STAS4
Überhitzungsschutz	Ja
Betriebstemperatur	-10 -60°C
Betriebstemperatur kurzzeitig	-20 -80°C
Motorleitung:	H05RR-F 5 G 0,75mm² sw Typ WAREMA
