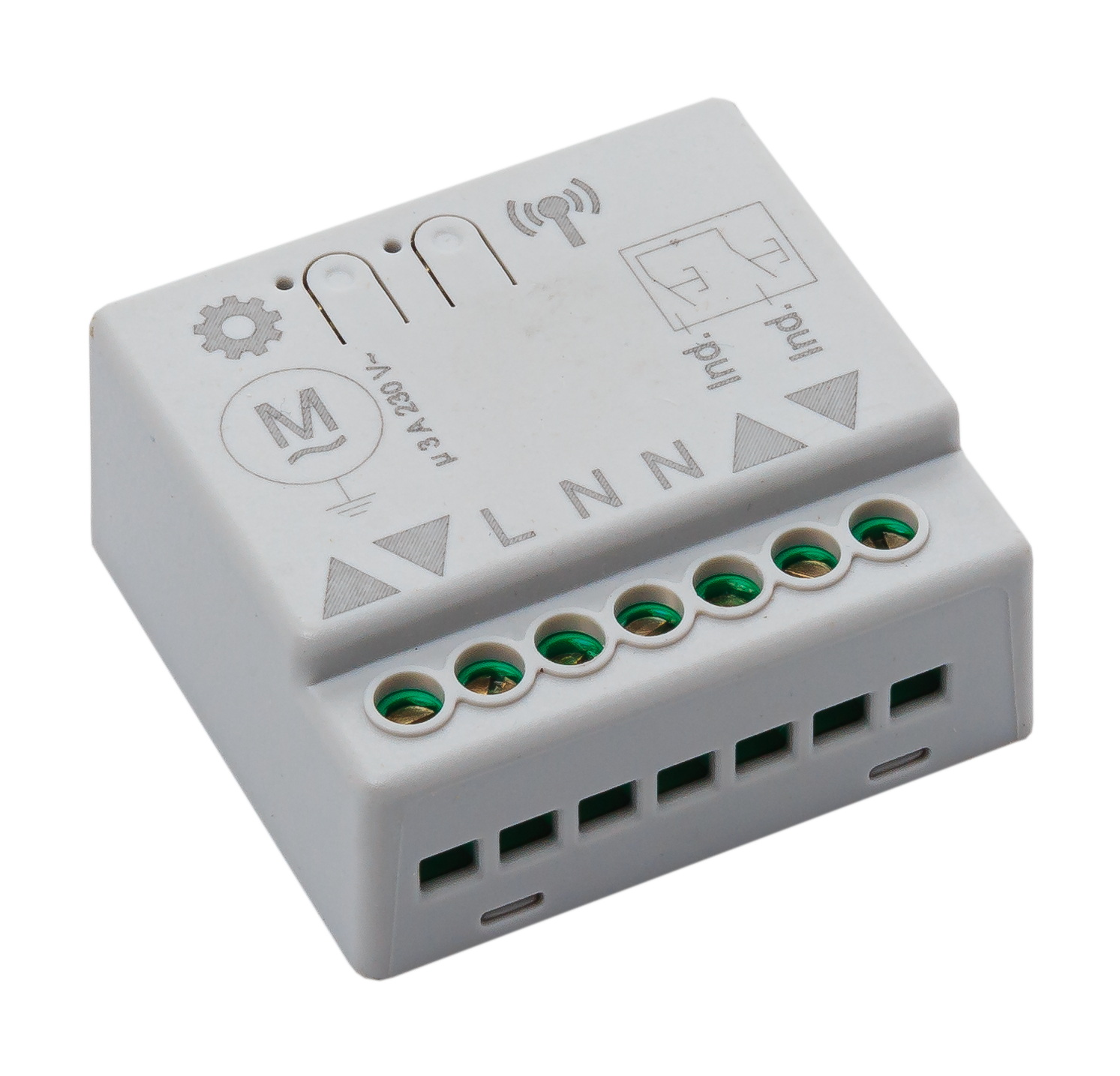

Becker Centronic VarioControl VC420 PLUS #40360000080

• Breite 40 mm
• Länge 42.5 mm
• Schaltstrom max. µ 3A / 110-240V / AC cos Φ = 1
• Spannungsversorgung (AC/DC) Wechselstrom
• Schutzart IP 20
• Abmessung B x H x T: 40 x 42 x 20 mm
• Zwischenpositionen 2
• Integrierbar in Schalterrahmen nein
• Höhe/Tiefe 19.5 mm
• Gewicht 0.09 kg
• Montageart Gerätedose nach DIN EN 49073 / DIN EN 60670
• Anzahl Kanäle 1
• Farbe grau
• Externer Schalter/Taster anschließbar
• Netzfrequenz 50 Hz
• Nennspannung 110 - 240 V

DOWNLOAD BEDIENUNGSANLEITUNG



• 1 x Becker Funkempfänger VC420 PLUS
• 1 x Bedienungsanleitung

Problem:
Rohrantrieb / Empfänger reagiert nicht.

Abhilfe:
Neue Batterie(n) im Handsender einlegen.
Batterie(n) im Handsender richtig einlegen.
Entfernung zum Empfänger verringern.
Sender einlernen.
Empfänger überprüfen.


Problem:
Der LED Ring des Handsenders leuchtet rot bei Auswahl des Empfängers für den Einstellmodus.

Abhilfe:
Entfernung zum Empfänger verringern.
Elektr. Anschluss vom Empfänger überprüfen.
Bringen Sie den Empfänger in Lernbereitschaft.
Sender der Installation hinzufügen.


Problem:
Rohrantrieb fährt in die falsche Richtung.

Abhilfe:
Drähte AUF und ZU und am Funkempfänger tauschen.
Drehrichtungsänderung über den Sender durchführen.
Problem:
Zwischenposition I / II haben sich verschoben.

Abhilfe:
Verfahrweg erneut einstellen und die Zwischenposition I / II neu programmieren.
Problem:
Rohrantrieb fährt nicht zu der eingestellten Schaltzeit.

Abhilfe:
Umschalten von Manuell auf Automatik.
Steht der Schiebeschalter bei einem Centronic Sender schon auf AUTO , so muss auf HAND und wieder zurück auf AUTO gestellt werden.

Problem:
Eingestellte Schaltzeiten ändern sich.

Abhilfe:
Häufige 230 V AC-Netzunterbrechungen. Schwankungen in der 50 Hz-Netzfrequenz. Verwenden Sie einen Sender vom Typ „TimeControl“ und stellen dort die gewünschte Schaltzeit ein.
Problem:
Die gewünschte Einstellung lässt sich nicht ändern.

Abhilfe:
Stellen Sie sicher, dass ggfs. der CentronicPlus Sender sich im Einstellmodus befindet.
Problem:
Gewünschter Rohrantrieb / Empfänger reagiert nicht.

Abhilfe:
Sender einlernen.
Richtigen Kanal am Sender anwählen.
Anschluss prüfen.
Anschluss vom externen Taster prüfen.


Problem:
Gewünschter Rohrantrieb / Empfänger reagiert nicht.

Abhilfe:
Sender einlernen.
Richtigen Kanal am Sender anwählen.
Anschluss prüfen.
Anschluss vom externen Taster prüfen.
