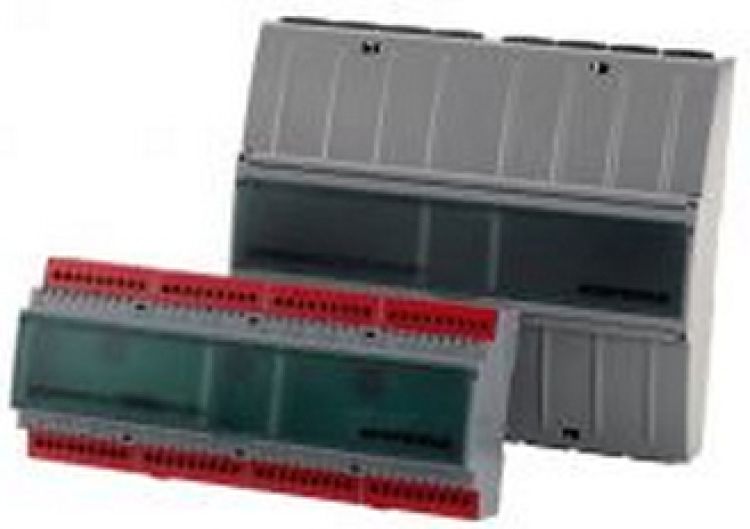

WAREMA LONSE III (Sensoreinheit) AP/REG #1002795 #1002796

WAREMA LONSE III AP/REG

Bitte beachten Sie, dass WAREMA die Produktion der LON-Serie bis zum Jahresende 2025 komplett einstellt. Verfügbar unter Vorbehalt!

Die Sensoreinheit LONSE III wird in ein LonWorks®-Netzwerk eingebunden und stellt die Messwerte der angeschlossenen Sensoren in Form von Netzwerkvariablen auf dem Netz zur Verfügung. Die Sensoreinheit berechnet den Sonnenstand (Elevations-und Azimutwinkel) in Abhängigkeit von Tageszeit und Datum sowie geogra¬phischer Position der Sonnenschutzanlage. Zusätzlich beinhaltet das Gerät eine Echtzeituhr, die einen vom DCF77-Signal unabhängigen Betrieb gestattet.
An das Gerät kön¬nen folgende meteorologische Sensoren angeschlossen werden:

• 4 Messwertgeber Photo (Spannungsschnittstellen / Stromschnittstellen Wind / Photo / Funkuhr umschaltbar)
• 4 Messwertgeber Photo (Spannungsschnittstelle / 0 - 20mA umschaltbar)
• 1 Messwertgeber Globalstrahlung
• 3 Messwertgeber Windgeschwindigkeit
• 1 Messwertgeber Windrichtung
• 1 Messwertgeber Temperatur
• 1 Messwertgeber Niederschlag
• 1 Messwertgeber Relative Luftfeuchtigkeit
• 1 Schalter
• 1 DCF77-Funkuhrmodul

Funktionen

• Erfassung meteorologischer Messgräßen für den Gebäudeautomatisierung
• Bereitstellung von meteorologischen Messgrößen für den Sonnenschutz der angeschlossenen Sensoren
• Sonnenstandsberechnung (Elevations- und Azimutwinkel)

Einsatzgebiete

Erfassung meteorologischer Messdate

Technische Daten (produktbezogen) Typ. Wert

• Betriebsspannung 24 V DC
• Abmessungen REG 9 TE (IP30)
• Abmessungen AP 158 x 180 x 60 mm (IP40)
• Leistungsaufnahme (ohne Sensoren) 0,86 W
• Transceiver FTT-10 A
• Eingänge analog 0-10 V / Wi/Pho/Fu 4
• Eingänge analog 0-10 V / 0-20 mA 4
• Eingänge analog 0-10 V 4
• Eingänge digital 7

Artikelbezeichnung Artikelnummer

• LONSE III REG 1002 795
• LONSE III AP 1002 796
