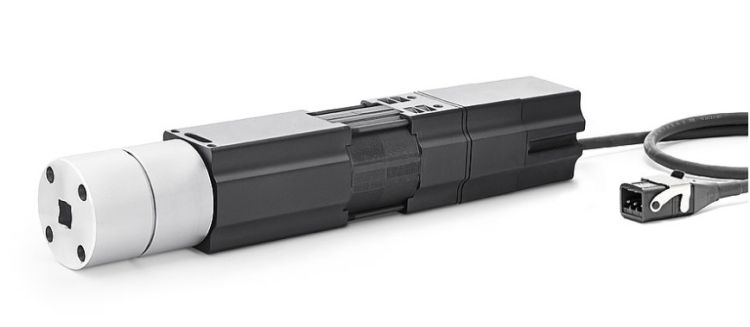

elero JA 10 NHK Jalousieantrieb mit Anschluss für zusätzliche Kurbelbedienung - im Licht
► Der Antrieb wird nicht mehr hergestellt!
► Nachfolger ist der JA 09 Soft NHK. Dieser ist derzeit noch nicht von elero freigegeben. Eine Lieferzeit ist nicht bekannt!

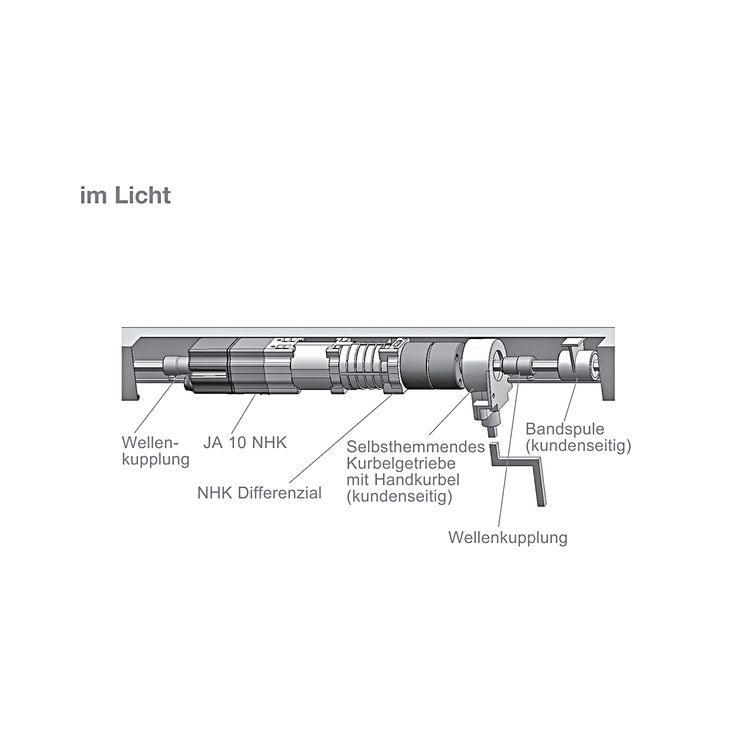

Der elero JA 10 NHK ist ein Jalousie-Antrieb mit Anschluss für eine zusätzliche Kurbelbedienung (2. Rettungsweg).
Bitte beachten Sie die Ausführung "im Licht" und "aus dem Licht".
Kurzbeschreibung:
- Doppelseitiger Antrieb
- Positionsabschaltung oben
- Positionsabschaltung unten
- elektromagnetische Bremse
- passend für Kopfleiste ab 51 x 57 mm (H x B)
Technische Daten
| Anwendung | Raffstoren / Jalousien |
| Motor Bauart: | Blockmotor |
| Endabschaltung | Mechanisch |
| Steuerung | Kabelgebunden |
| Ausführung | im Licht |
| Bemessungs-Drehmoment (Nm) | 10 |
| Bemessungs-Drehzahl (Upm) | 26 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Bremse | elektromagnetisch |
| Bemessungs-Strom (A) | 0,55 |
| Bemessungs-Aufnahme (W) | 125 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 85,0 |
| Betriebsdauer (min S2) | 5,0 |

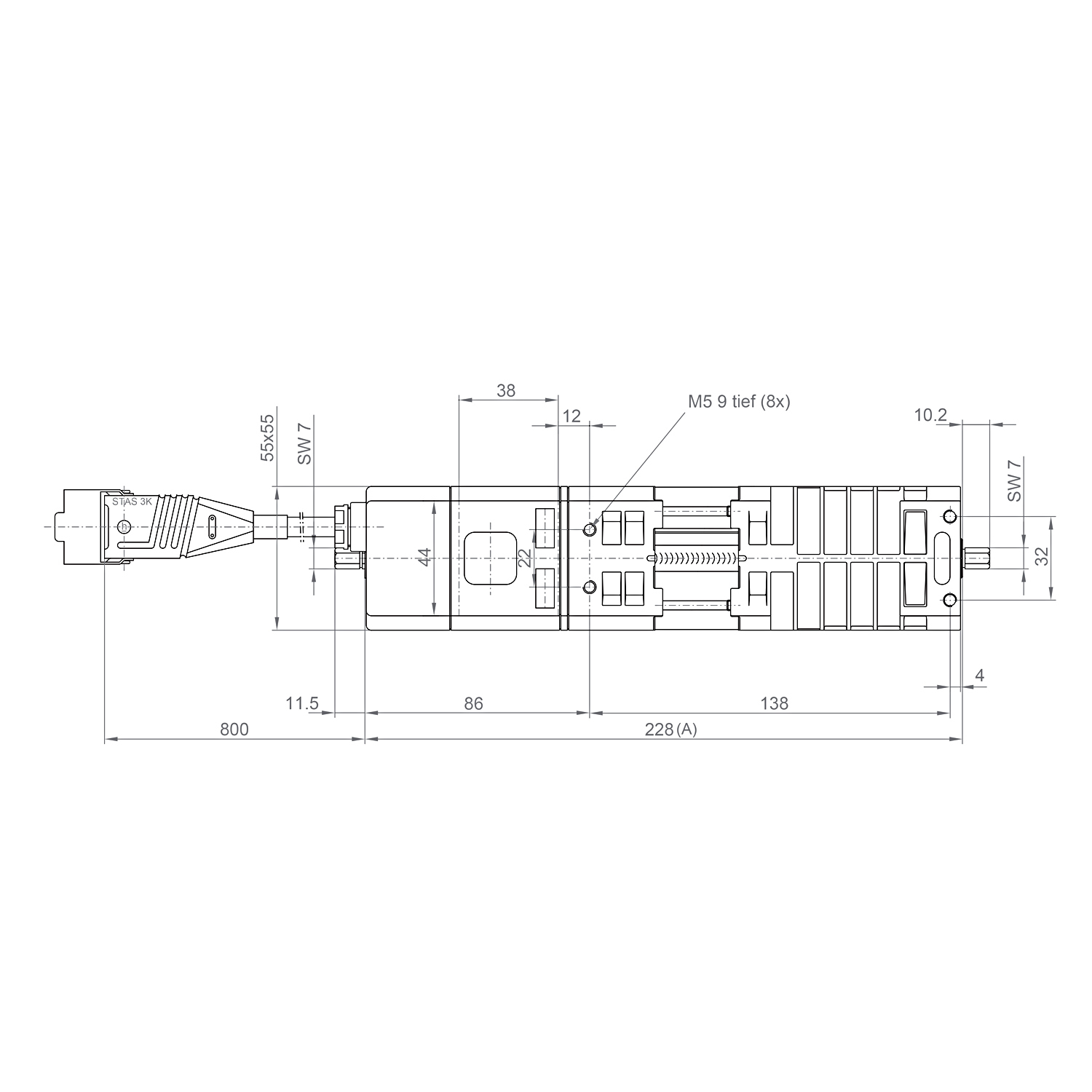

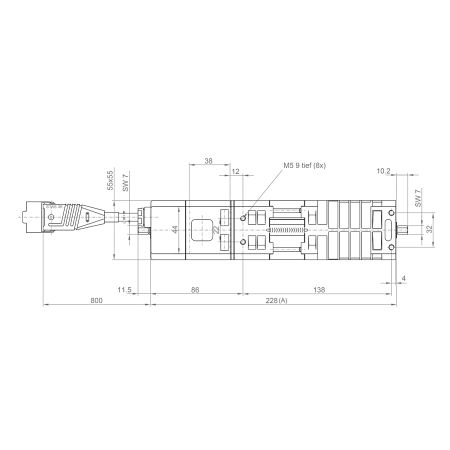

| Länge A (mm) | 328,0 |
| Gewicht (kg) | 2,1 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 0,5 m (mit Hirschmannstecker Stas 3, mit Bügel) |
| Konformität | CE, EMC, VDE |
Lieferumfang:
- Jalousienantrieb JA 10 NHK
- Adapter für Welle 12mm / 4kant
- Kabel 0,5 m mit STAS 3
- Montagebeutel (2 Dämpfer, 4 Schrauben, Auflaufpilz Rechts)
- Bedienungsanleitung
