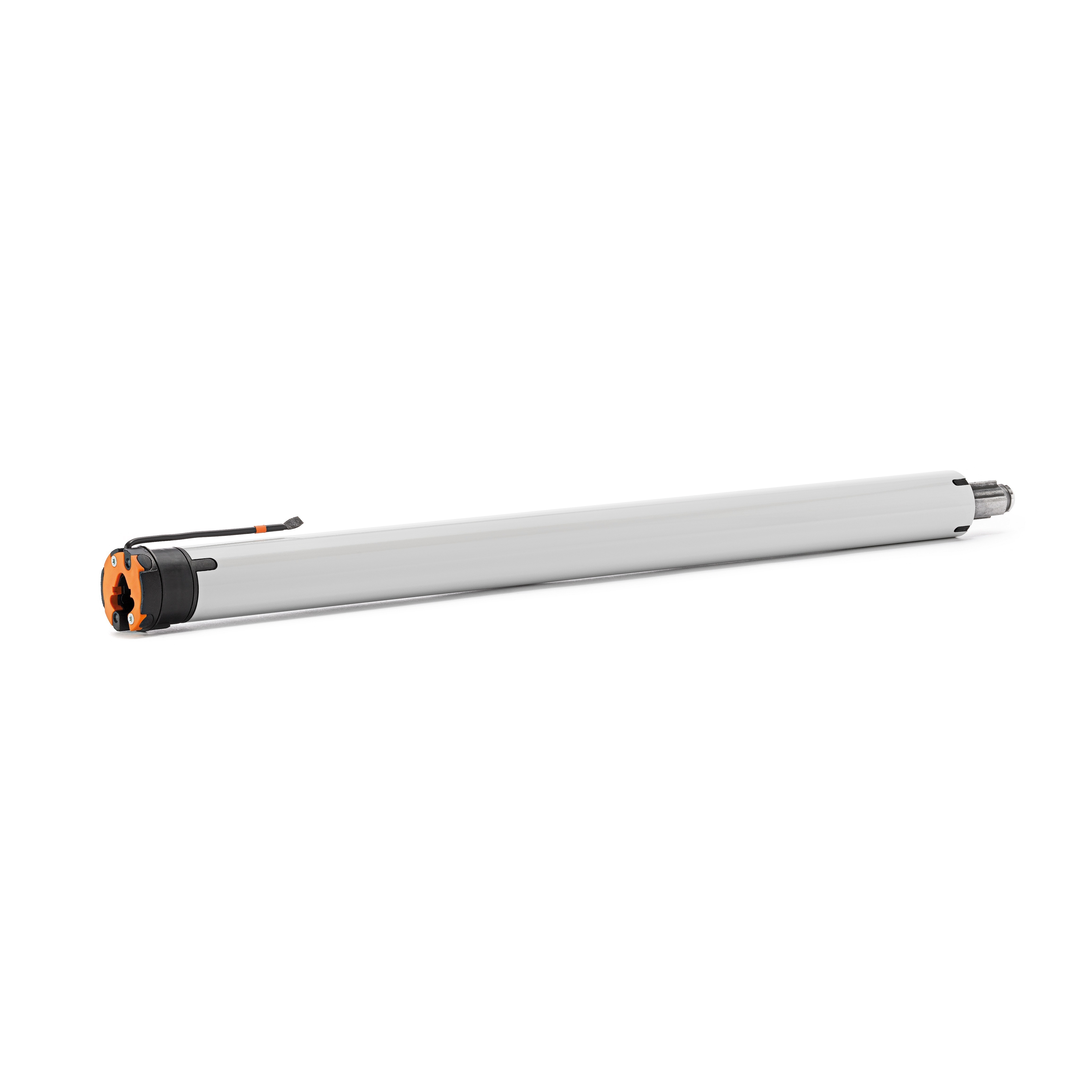

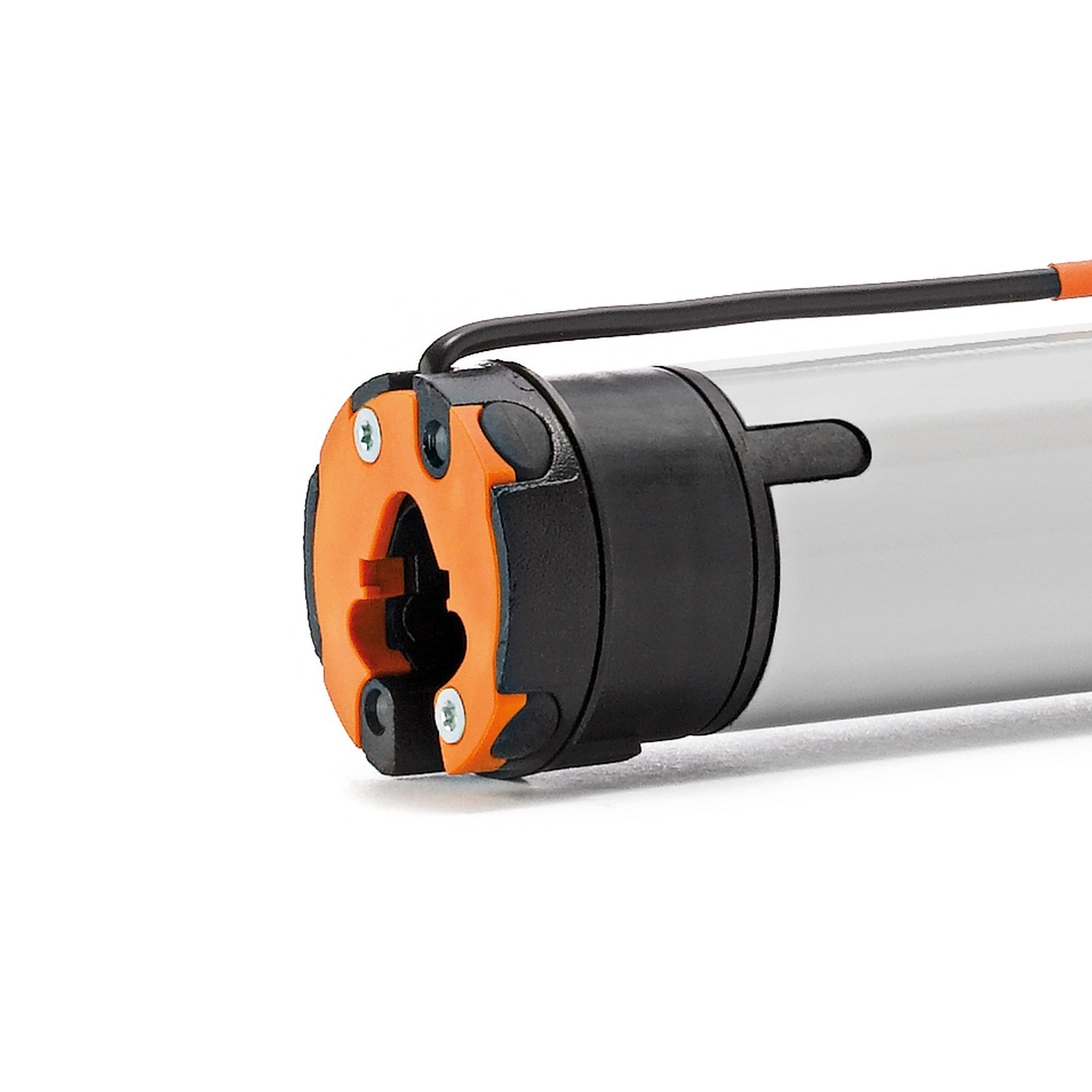

elero RolTop/D+ S12-868 Funk-Rollladenantrieb (mit geräuschloser Softbremse)
Der Funk-Rollladenantrieb RolTop arbeitet wartungsfrei und zuverlässig.
Die Rollladenantriebe bewegen die Behänge sanft und mit hoher Präzision. Der integrierte Langsamlauf gewährleistet einen sanften Anschlag.
RevoLine - einfach clever motorisieren
- mit integriertem Funkempfänger 868 MHz bidirektional
- Behangschutz (integrierter Langsamlauf + sanfte Anschlagsfahrt)
- dauernde, lernende Kraftmessung mit Drehmomentabschaltung
- Parallelschaltung möglich
- Anschlusskabel steckbar
- Endlagenfahrt selbstlernend:
- auf Anschlag / auf Anschlag
- 230 V / 50 Hz, 168 W
- 17 Upm / 12 Nm
- NUR IN VERBINDUNG MIT STARREN WELLENVERBINDERN EINSETZBAR!
-
Funk-Rollladenantrieb RolTop S12 für Rohr-ø ab 38 mm Rollladenwelle oder entsprechende ProfilrohreTECHNISCHE DATEN
| Anwendung | Rollladen |
| Endabschaltung | Mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | S (ab Ø = 38 mm) |
| Steuerung | Bidirektionaler Funk mit automatischer Routingfunktion |
| Funkfrequenz (MHz) | 868 MHz |
| Bemessungs-Drehmoment (Nm) | 12 |
| Bemessungs-Drehzahl (Upm) | 17 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Geräuschlose Softbremse | Nein |
| Schnellläufer | Nein |
| Bemessungs-Strom (A) | 0,73 |
| Bemessungs-Aufnahme (W) | 168,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 40,0 |
| Betriebsdauer (min S2) | 4,0 |

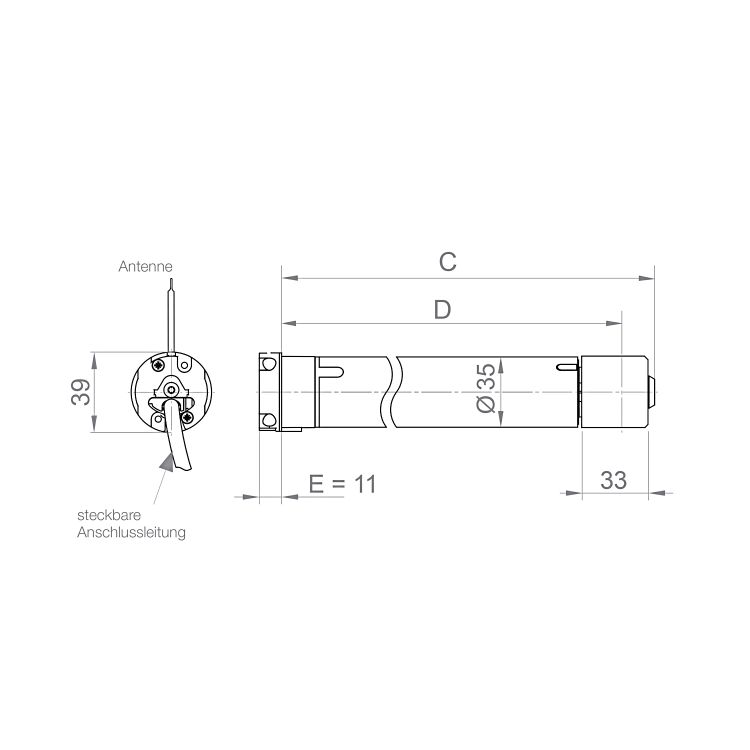

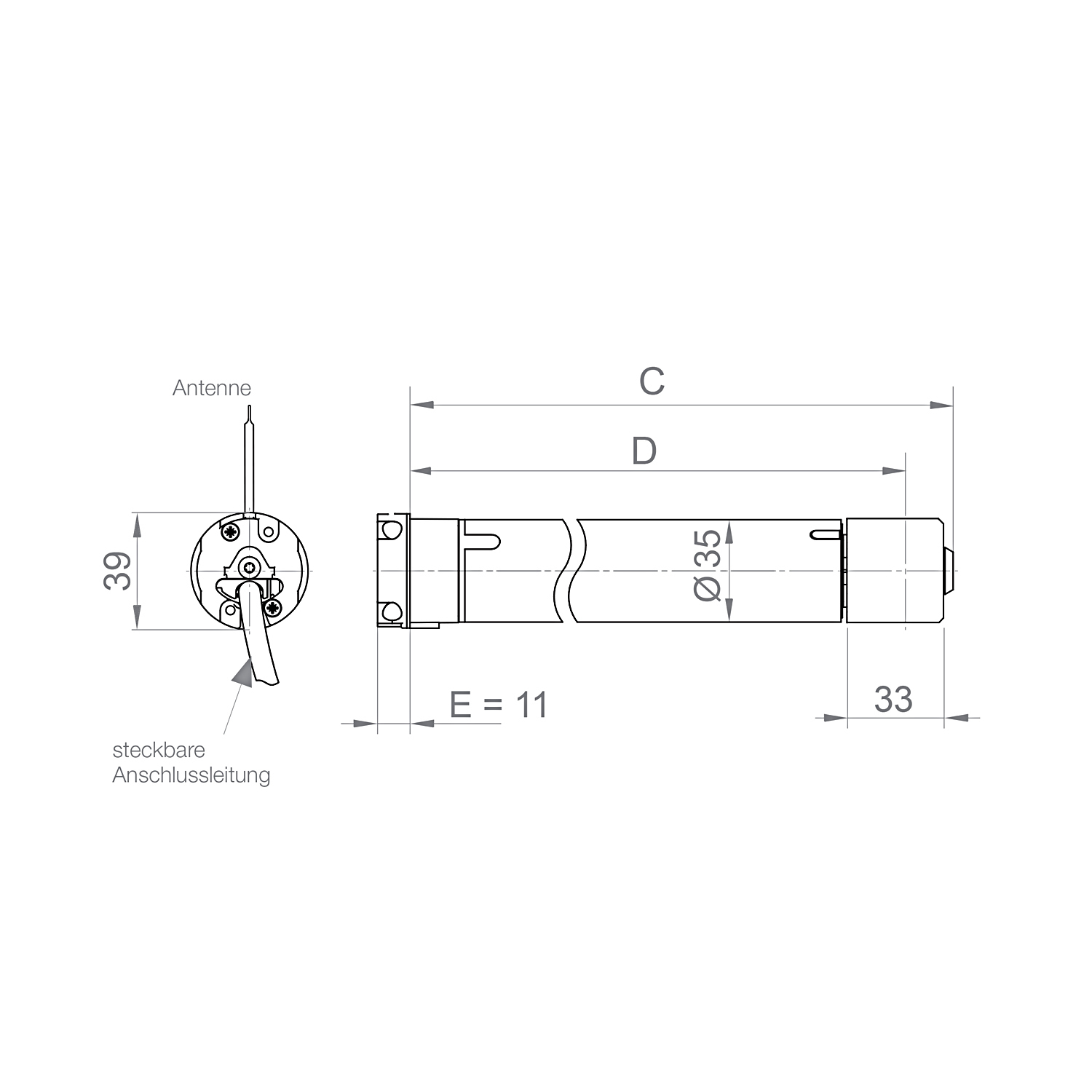

| Antriebslänge (mm) | 545,0 |
| Länge C (mm) | 534,0 |
| Länge D (mm) | 517,5 |
| Länge E (mm) | 11,0 |
| Gewicht (kg) | 1,3 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 2,0 m (steckbar) |

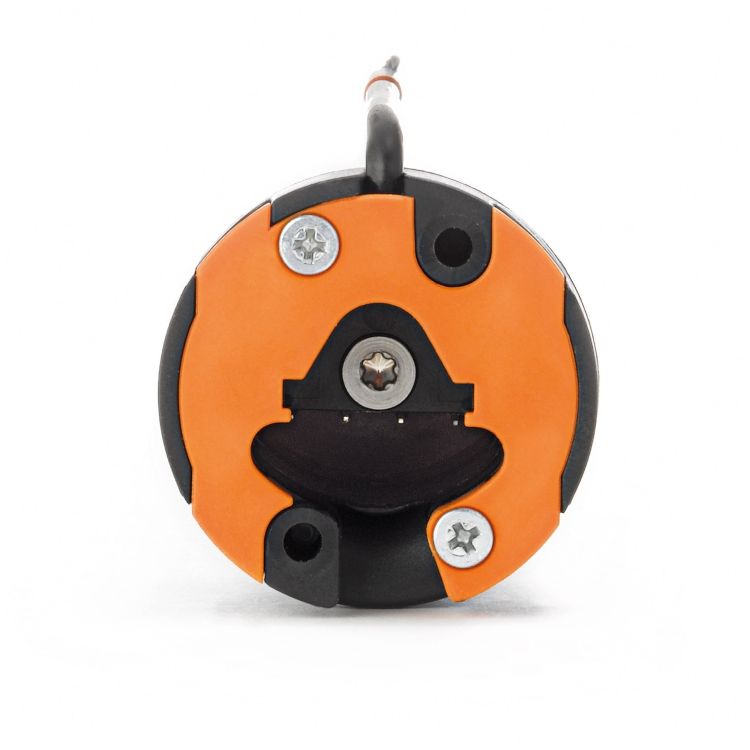

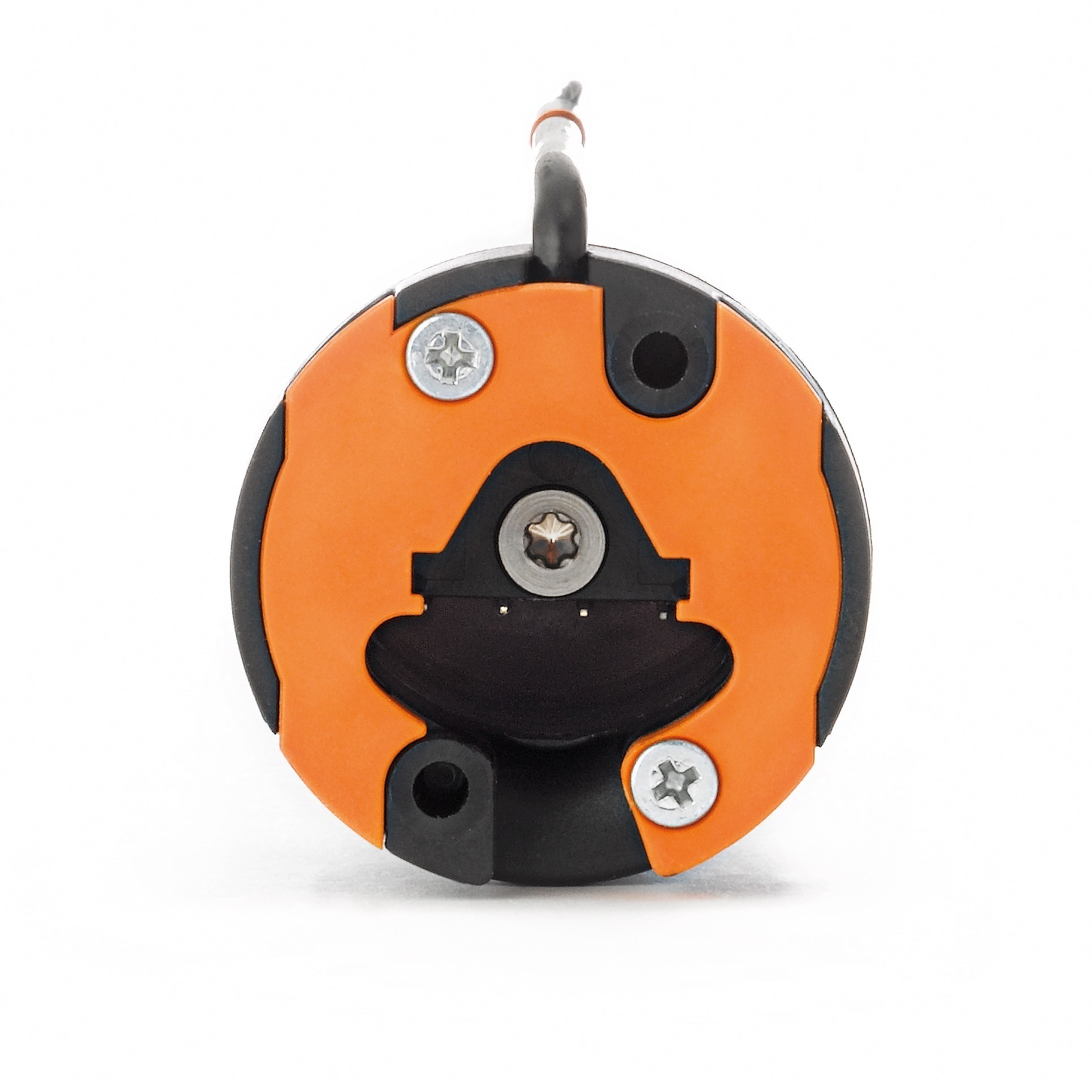

| Motorkopf | Motorkopf schwarz |
| Konformität | CE, EMC, VDE |
Zubehör Motorlager + Adapter: elero Motorzubehör
Bitte geben Sie bei Ihrer Bestellung Form und Größe der Welle an.
Hier geht es zum Inbetriebnahme- und Funktionsvideo: Endlageneinstellung RolTop
