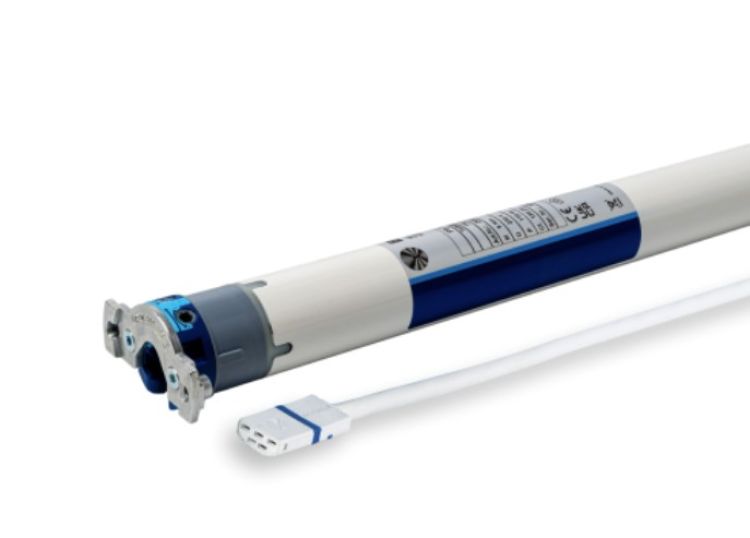

Rollladen- und Sonnenschutzantriebe mit mechanischer Endabschaltung für Wickelwellen ab Ø 38 mm

Der Klassiker unter den Rohrantrieben - universell einsetzbar für Rollladen und Sonnenschutz. Mit klassischer Endlageneinstellung am Motorkopf über Einstellhilfen.

► geeignet für Screen / Rollo, Rollladen, Insektenschutz, Rolltor, Markisolette / Fenstermarkise, Gelenkarmmarkise offen / halboffen, Fallarmmarkise

Produktmerkmale

Made in Germany - für höchste Zuverlässigkeit und Langlebigkeit

Installation und Planung

Steckbare Anschlussleitung, in verschiedenen Längen verfügbar
Mechanische Endabschaltung: Endlageneinstellung am Motorkopf
Endlageneinstellung: Fixe Punkt-Endlagenprogrammierung oben und unten

Technische Daten

Motor	Art. Nr.:	Dreh- moment	Strom- aufnahme	Geschwindigkeit	Leistungs- aufnahme	Abmessung
P5-20-M04	2009 110 100 0	5 Nm	0,45 A	20 U/min	115 Watt	l1 = 538 mm l2 = 555 mm l3 = 568 mm
P5-30-M04	2009 110 102 0	5 Nm	0,45 A	30 U/min	115 Watt	l1 = 538 mm l2 = 555 mm l3 = 568 mm
P9-16-M04	2009 110 104 0	9 Nm	0,45 A	16 U/min	110 Watt	l1 = 538 mm l2 = 555 mm l3 = 568 mm
P13-9-M04	2009 110 106 0	13 Nm	0,45 A	9 U/m	115 Watt	l1 = 538 mm l2 = 555 mm l3 = 568 mm

Rohrdurchmesser:		C = 35 mm
Stromversorgung:		230 V / 50 Hz
Schutzart:		IP 44
Anschlussleitung:		0,5 m (steckbar)
Endschalterbereich:		38 U
Abmessungen:		l4 = 13 mm / l5 = 17 mm

► Dargestellte Mitnehmerbreite von S40 (4930 300 083 0), bei der Wahl eines anderen Mitnehmers ändern sich die Maße L2, L3 und L5

Motorlager


Typ 1 / Wandlager -P/R mit Raste für Mini-Lasche		Typ 2 / Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K
Art. Nr.: 49303003820 / 49302002320		Art. Nr.: 49303000530 / 49302001400
