elero 353250001 JA 04/50 Comfort SMI Jalousieantrieb
elero JA 04/50 Comfort SMI Jalousieantrieb - Schnellläufer 50U/Min
Der elero JA Comfort SMI Jalousie- bzw. Raffstore-Antrieb mit SMI-Schnittstelle (Standard Motor Interface). Durch die integrierte Schnitttstelle kann der Antrieb mit Steuerungen oder entsprechende Aktoren mit einem BUS-Sytem (z.B. LON, KNX) kommunizieren.
Vorteile der elektronischen SMI-Antriebe:
- Bandlängenausgleich
- Stillstandserkennung
- Langsamfahrt während der Lamellenwendung und vor den Endlagen
- Überwachter Pilz-Auflaufschalter
- Geräuschlose Softbremse
- integrierte SMI-Schnittstelle
- Betrieb, Parametrierung, Diagnose und Update über SMI-Schnittstelle
- Identifikation des Motors durch ID-Aufkleber mit SMI Key-ID-Nummer
- Stand-by Leistung <0,3W
Ein weiterer Vorteil ist die leise Endlagenfahrt ohne Klackgeräusche!
Alle elero Raffstore-Antriebe verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen.
Technische Daten
| Anwendung | Raffstoren / Jalousien |
| Endabschaltung | Elektroisch |
| Steuerung | Kabelgebunden |
| Bemessungs-Drehmoment (Nm) | 4 |
| Bemessungs-Drehzahl (Upm) | 50 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Bremse | Softbremse |
| Bemessungs-Strom (A) | 0,68 |
| Bemessungs-Aufnahme (W) | 156,0 |
| Schutzgrad (IP) | IP 54 |
| Endschalterbereich (Umdreh.) | 100 |
| Betriebsdauer (min S2) | 5,0 |

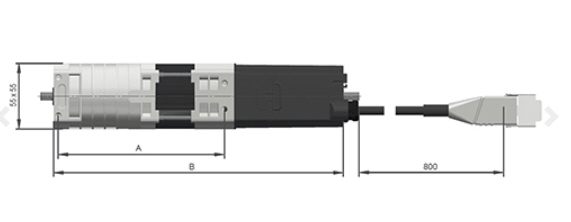

| Länge A (mm) | 139,0 |
| Länge B (mm) | 258 |
| Gewicht (kg) | 1,6 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 0,8 m (mit Hirschmannstecker Stas 3, mit Bügel) |
| Konformität | CE |
Lieferumfang:
- Jalousienantrieb JA 04/50 Comfort SMI
- Kabel 0,8m mit STAS 3
- Montagebeutel (2 Dämpfer, 4 Schrauben, Auflaufpilz)
- Bedienungsanleitung
Bitte geben Sie bei Ihrer Bestellung Form und Größe der Welle an (z.B. 12 mm Vierkant).
Wichtiger Hinweise zur Montage
Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.
Wichtiger Hinweis zur Endlageneinstellung
Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges drücken der AUF und AB Taste auf dem Montagekabel möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.
